AD5626
量产5 V、12位nanoDAC®、串行接口，采用MSOP和LFCSP两种封装
- 产品模型
- 2
产品详情

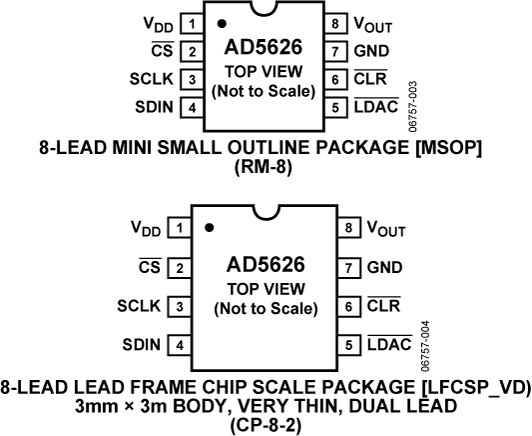

- 8引脚MSOP和8引脚LFCSP封装
- 集成内部基准电压源、完整的电压输出
- 每位1 mV，满量程：4.095 V
- 5 V单电源供电
- 无需外部元件
- 三线式串行接口，20 MHz数据加载速率
- 低功耗：2.5 mW

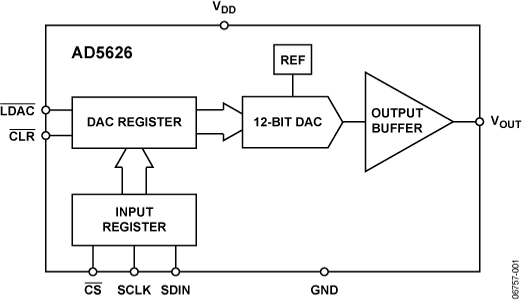

AD5626属于nanoDAC®系列，是一款完整的串行输入、12位电压输出数模转换器(DAC)，采用5 V单电源供电。它集成了DAC、输入移位寄存器和锁存、基准电压源和一个轨到轨输出放大器。AD5626单芯片DAC适合仅有5 V电源的系统应用，具有成本低、易于使用的特点。
AD5626可采用自然二进制以MSB优先加载方式编程。输出运算放大器摆幅可达到任一供电轨，且设置范围为0 V至4.095 V，分辨率为每位1 mV。它能提供5 mA的吸电流和源电流。片内集成经激光调整后的基准电压源，提供精确的4.095 V满量程输出电压。
该器件采用高速、三线式、兼容数据输入(SDIN)的DSP、时钟(SCLK)和负载选通(LDAC)的串线接口。它还有芯片选择引脚，可连接多个DAC。
上电时或用户要求时，CLR输入可将输出设置为零电平。
AD5626的额定温度范围为-40℃至+85℃扩展工业温度范围。AD5626提供MSOP和LFCSP表面贴装两种封装。
应用
- 便携式仪器仪表
- 数字控制校准
- 伺服控制器
- 过程控制设备
- PC外设
参考资料
数据手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD5626BRMZ | 8-Lead MSOP | ||
| AD5626BRMZ-REEL7 | 8-Lead MSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
1月 5, 2015 - 14_0246 Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices |
||
| AD5626BRMZ | 量产 | |
| AD5626BRMZ-REEL7 | 量产 | |
|
5月 15, 2012 - 10_0006 Halogen Free Material Change for mini SOIC Products |
||
| AD5626BRMZ | 量产 | |
| AD5626BRMZ-REEL7 | 量产 | |
这是最新版本的数据手册
