AD5600

量产

高温、16 位、非缓冲式电压输出 DAC、SPI 接口

数据手册 (Rev. A)
产品模型
1
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 高温运行：−55°C 至 +175°C
  • 16 位分辨率
  • 完全单调
  • 3 线 SPI
  • 上电复位功能
  • 硬件 LDAC 功能
  • 2.7 V 至 5.5 V 单电源供电
  • 小尺寸
    • 10 引脚、3 mm × 3 mm、单金属线焊 MSOP
  • 1.8 V 逻辑兼容
AD5600
高温、16 位、非缓冲式电压输出 DAC、SPI 接口

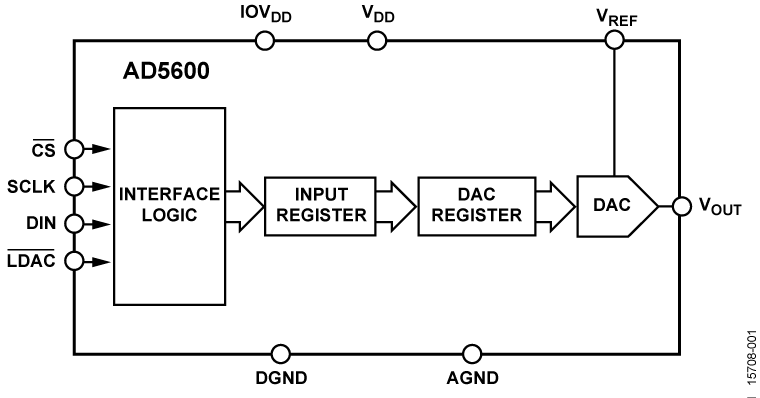

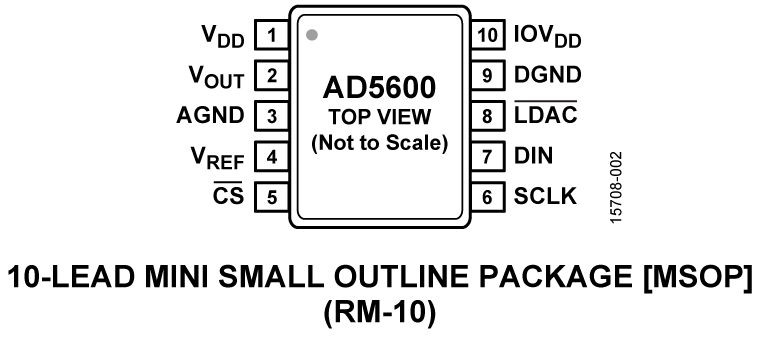

AD5600 Functional Block Diagram AD5600 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 1

工具及仿真模型

精密DAC误差预算工具

精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

打开工具

IBIS 模型 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
EVAL-AD5600PMDZ

AD5600 评估板

立即购买 更多内容

特性和优点

  • 适用于 AD5600 的功能完备的评估板
  • 板载基准电压源
  • 多种连接选项
  • PC 控制配合 ADI 公司的 SDP 一起使用

产品详情

该用户指南详细介绍了用于 AD5600 电压输出数模转换器 (DAC) 的 EVAL-AD5600PMDZ 的工作原理。

EVAL-AD5600PMDZ 旨在帮助用户对 AD5600 电路进行快速原型设计并缩短设计时间。AD5600 由 2.7 V 至 5.5 V 单电源供电。EVALAD5600PMDZ 还包含高温 ADR225 基准电压源和 AD8634 缓冲器。

EVAL-AD5600PMDZ 通过系统演示平台 (SDP) 板和 SDP-PMDIB1Z 板连接到 PC 的 USB 端口。可以通过 EVAL-AD5600PMDZ 产品页下载 ACE 软件，与评估板结合使用，使用户能够对 AD5600 进行编程。在没有 SDP 板的情况下，还可以使用外设模块 (PMOD) 连接方式将微控制器连接到评估板。请注意，通过 PMOD 连接方法使用微控制器时，必须断开 SDP 板，且用户无法操作 ACE 软件。

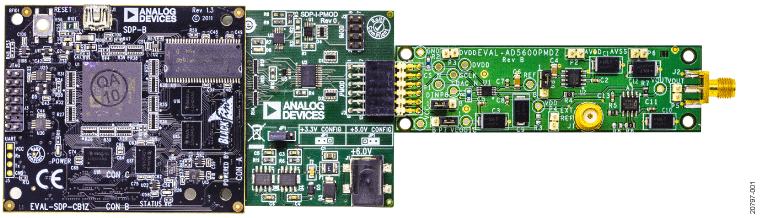

EVAL-AD5600PMDZ 兼容 ADI 公司的任何 SDP 板（可单独购买）。图 1 显示了 EVAL-AD5600PMDZ、EVAL-SDP-CB1Z 板（SDP-B 控制器板）和 SDP-PMD-IB1Z。

有关完整的详细信息，请参阅 AD5600 数据手册，在使用 EVALAD5600PMDZ 时，必须同时参阅该数据手册和本用户指南。
EVAL-AD5600PMDZ
AD5600 评估板
EVAL-AD5600PMDZ Image
