AD5433

量产

高带宽、10位、并行接口乘法DAC

数据手册 (Rev. E)

产品模型: 4

Viewing:

产品详情

2.5 V至5.5 V电源供电
快速并行接口写入周期：17 ns
更新速率：20.4 MSPS
INL：±1 LSB（12位DAC）

乘法带宽：10 MHz
±10 V基准电压输入
扩展温度范围：–40°C至+125°C
欲了解更多特性，请参考数据手册

参考资料

数据手册 1

AD5424/AD5433/AD5445: 8-/10-/12-Bit, High Bandwidth Multiplying DACs with Parallel Interface Data Sheet (Rev.E) 12/12/2002

应用笔记 3

AN-912: Driving a Center-Tapped Transformer with a Balanced Current-Output DAC 08/07/2023

AN-320A: CMOS Multiplying DACs and Op Amps Combine to Build Programmable Gain Amplifier, Part 1 10/15/2004

AN-137: A Digitally Programmable Gain and Attenuation Amplifier Design 09/26/2002

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

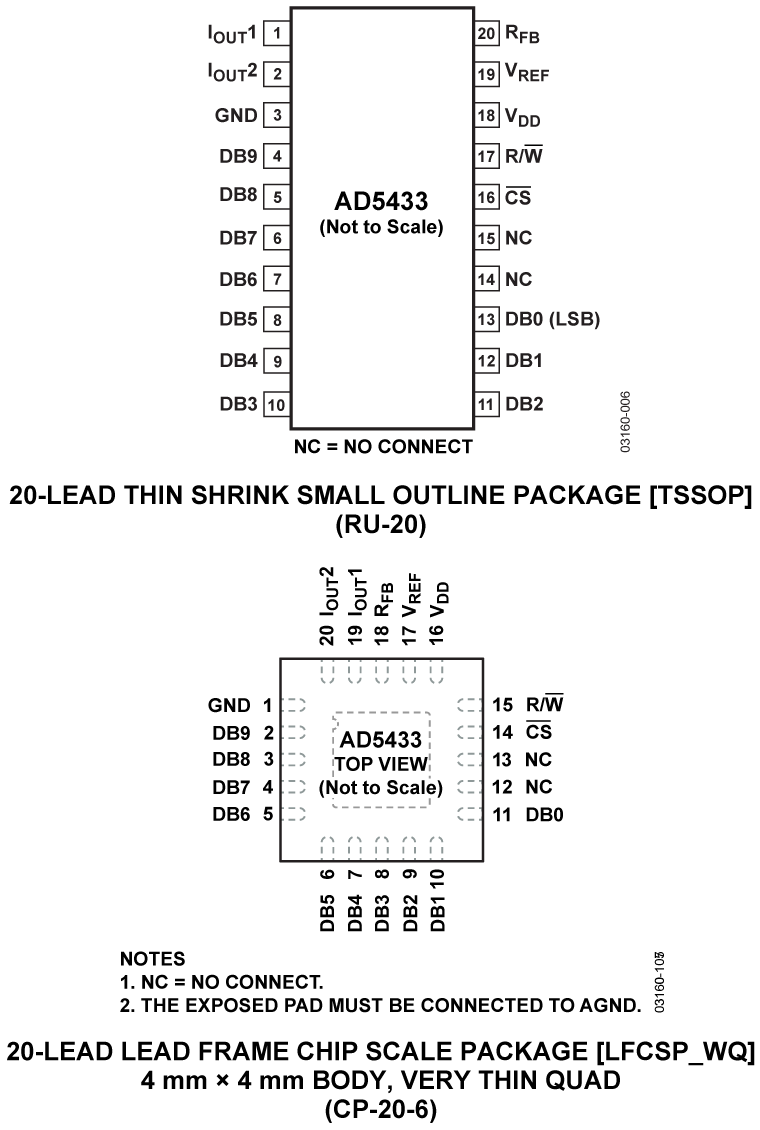

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD5433YCPZ	20-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5433YRUZ	20-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5433YRUZ-REEL	20-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5433YRUZ-REEL7	20-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

5月 5, 2014 - 14_0020 Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
		PCN14_0020_Form Material_Report Detailed Change Description Package Outline Drawing Qualification Report Summary
AD5433YCPZ	量产
4月 2, 2013 - 12_0063 Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.
		PCN12_0063_Form Material_Report Detailed Change Description Detailed Parts List Package Outline Drawing Qualification Report Summary
AD5433YCPZ	量产
2月 8, 2010 - 04_0080 Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
		PCN04_0080_Form Material_Report Reliability Report Reliability Report
AD5433YCPZ	量产
AD5433YRUZ	量产
AD5433YRUZ-REEL7	量产
7月 23, 2014 - 13_0241 Qualification of ASE Chungli as an Alternate Assembly Site for Select 16L, 20L and 24L TSSOP Packages
		PCN13_0241_Form Material_Report Detailed Change Description Qualification Results Summary Qualification Results Summary
AD5433YRUZ	量产
AD5433YRUZ-REEL	量产
AD5433YRUZ-REEL7	量产
1月 20, 2012 - 11_0218 Halogen Free Material Change for Certain TSSOP Products at Carsem
		PCN11_0218_Form Material_Report Qualification Report Summary
AD5433YRUZ	量产
AD5433YRUZ-REEL	量产
AD5433YRUZ-REEL7	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

精密DAC误差预算工具

精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

打开工具

评估套件

AD5445 评估板

立即购买更多内容

产品详情

AD5445评估板利用打印机端口与PC相连，并通过软件来控制器件。

该评估套件还可通用于AD5424和AD5433。

SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CB1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。
