AD5415

量产

双通道、12位、高带宽、乘法DAC，内置四象限电阻和串行接口

数据手册 (Rev. F)
产品模型
3
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 乘法带宽：10 MHz
  • 片内四象限电阻提供灵活的输出范围
  • 积分非线性(INL)：±1LSB
  • 24引脚TSSOP封装
  • 2.5 V至5.5 V电源供电
  • ±10 V基准电压输入
  • 50 MHz串行接口
  • 更新速率：2.47 MSPS
  • 扩展温度范围： -40℃至125℃
  • 四象限乘法
  • 上电复位
  • 功耗：0.5 µA（典型值）
  • 保证单调性
  • 菊花链模式
  • 回读功能
AD5415
双通道、12位、高带宽、乘法DAC，内置四象限电阻和串行接口

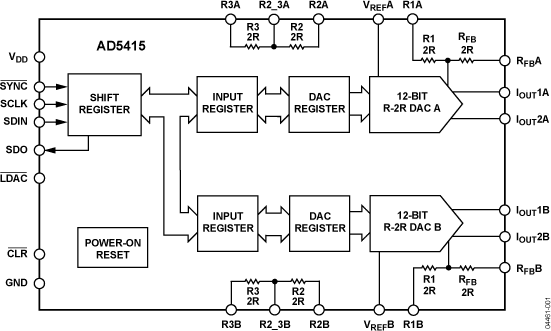

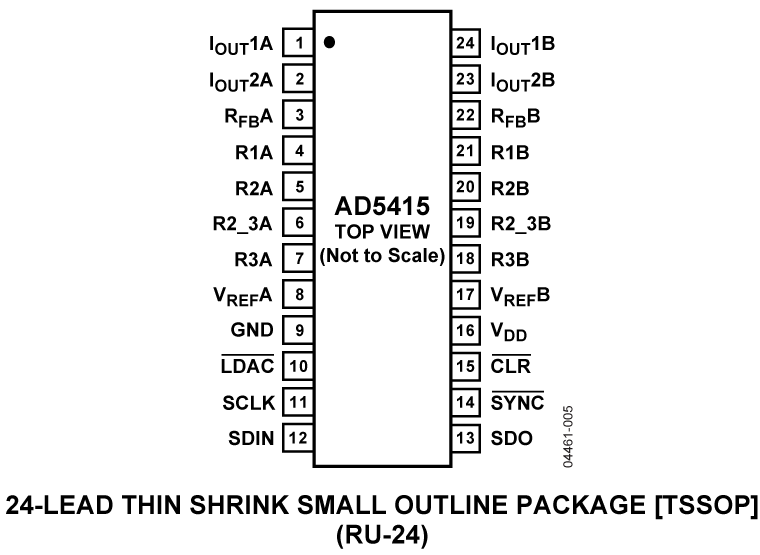

AD5415 Functional Block Diagram AD5415 Pin Configuration
