MAX77720

推荐新设计使用

宽输出电压范围、双极性PMIC

具有升压和反相降压-升压稳压器的双极性PMIC

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 输入电压范围：2.5V至5.5V
  • 可编程输出电压范围（高达+20V和低至-24V）
  • 灵活且可配置
    • I2C 接口
    • 提供工厂OTP设置
    • 供电轨之间的可编程开启和关断延迟
  • 1.2V至3.6V VIO兼容
  • 用于升压的 True Shutdown™
  • 用于升压的可编程峰值限流值（高达1A，低至0.5A）
  • 热关断保护
  • 故障状态标志
  • 针对外部传感器故障情况的错误引脚
  • 软启动期间的受控浪涌电流
  • 工作温度范围：–40°C至+125°C
  • 小尺寸
    • 3.86mm2 晶圆级封装(WLP)
    • 20引脚、0.4mm间距、5 x 4阵列封装
MAX77720
宽输出电压范围、双极性PMIC

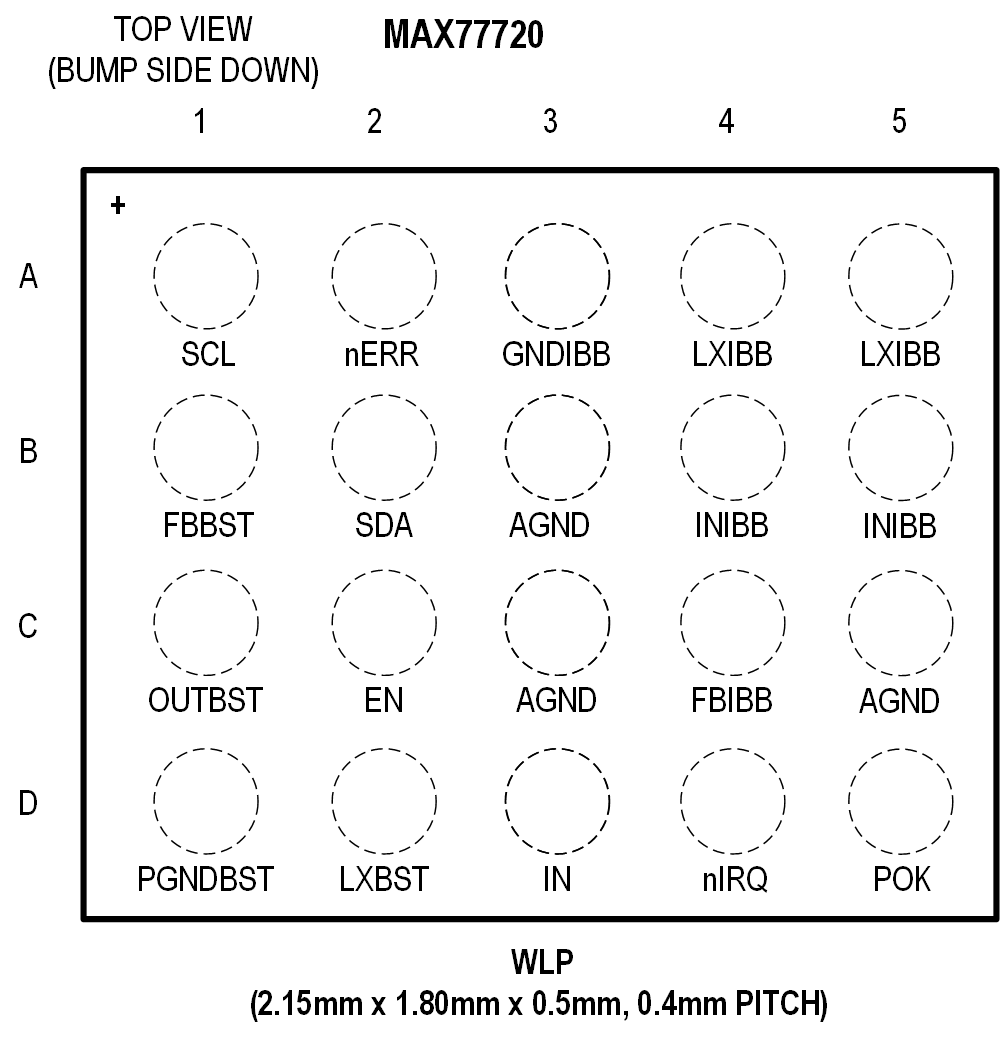

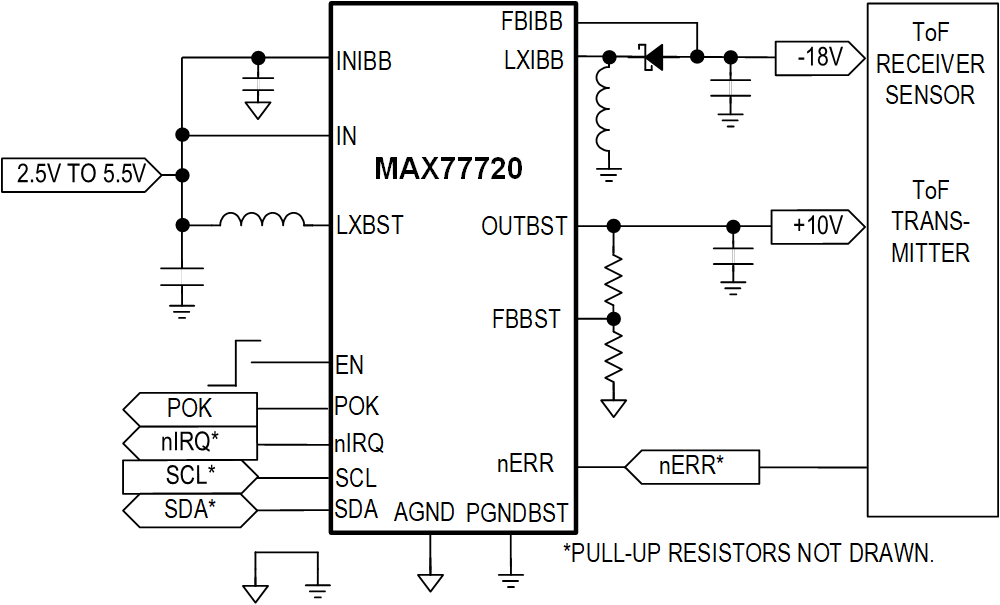

MAX77720 Simplified Application Diagram MAX77720 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
MAX77720EVKIT

MAX77720评估套件

立即购买 更多内容

特性和优点

  • 易于使用
  • GUI驱动的I2C接口
  • 装配完成并经过全面测试
  • 兼容3.3V、1.8V、1.2VIO
  • 板载电子负载
    • 稳态、瞬态和随机模式

产品详情

MAX77720评估套件（EV套件）可用于对MAX77720的各种功能进行轻松实验，包括产生可调正输出和可调负输出的双输出DC-DC转换器、nERR引脚和I2C接口。基于Windows®的软件提供简单易用的图形用户界面以及基于寄存器的详细接口，方便测试MAX77720的功能。

基于Windows的图形用户界面(GUI)软件可与评估套件配合使用，并可从ADI公司网站 https://www.analog.com/max77720evkit下载。需要装有Windows 7或更高版本的Windows操作系统才能使用该评估套件软件。
MAX77720EVKIT
MAX77720评估套件

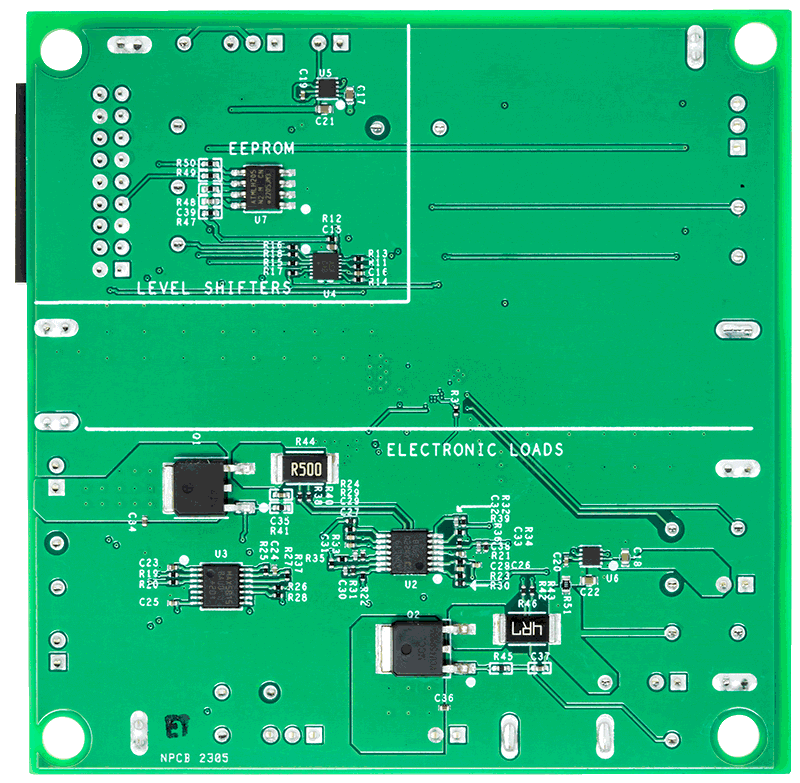

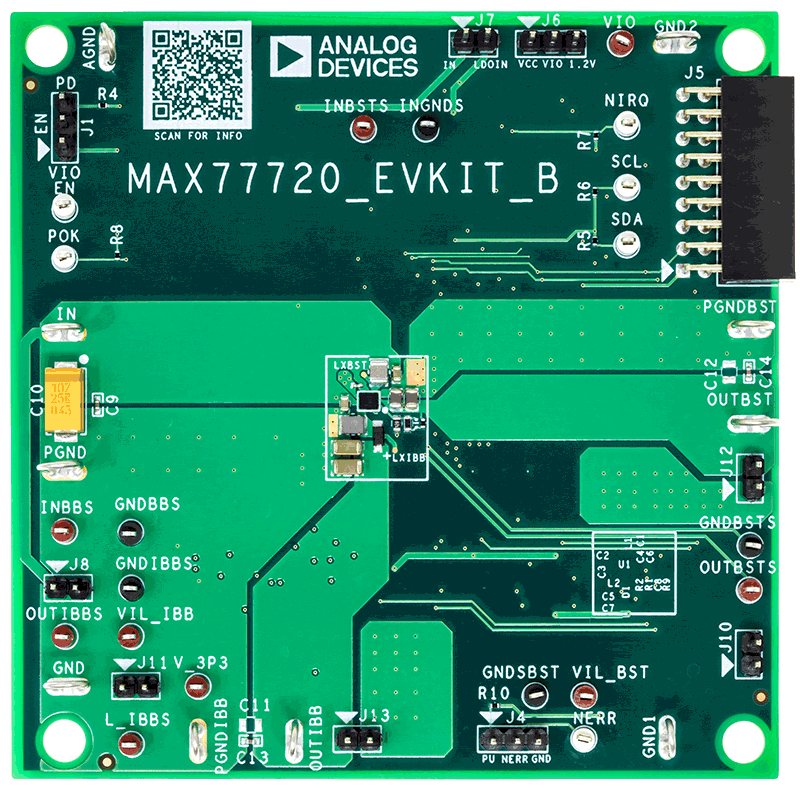

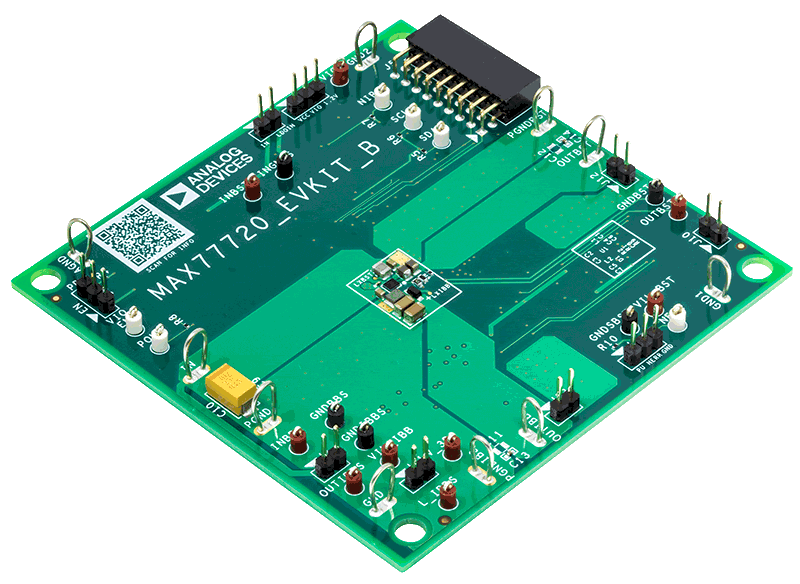

MAX77720EVKIT Simplified Block Diagram MAX77720EVKIT Board Photo Angle MAX77720EVKIT Board Photo Top MAX77720EVKIT Board Photo Bottom
