HMCAD1511

量产

高速、多模、8位、1 GSPS ADC

数据手册

Viewing:

产品详情

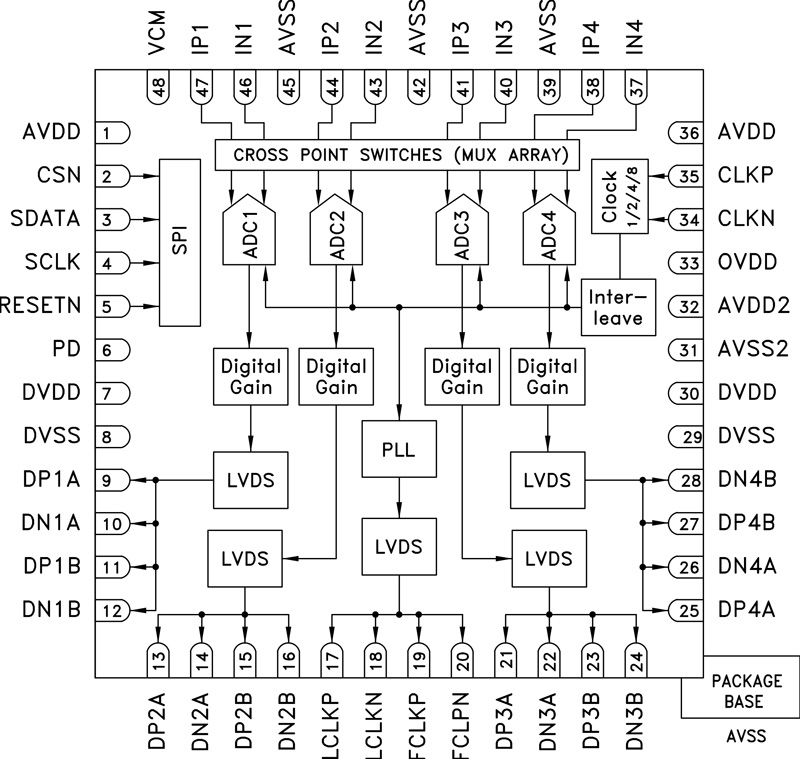

8位高速单通道/双通道/四通道ADC
单通道模式： FSmax = 1000 MSPS
双通道模式： FSmax = 500 MSPS
四通道模式： FSmax = 250 MSPS
集成交叉点开关（多路复用阵列）
1X至50X数字增益
高达32X无失码
1X增益： 49.8 dB SNR
10X增益： 48.2 dB SNR
内部低抖动可编程时钟分频器
超低功耗
710 mW（包括I/O，1000 MSPS）

从休眠状态启动的时间：0.5 μs；从掉电状态启动的时间：15 μs
内部基准电压源电路，无需外部元件
粗调和精调增益控制
针对每一个ADC提供数字增益精调能力
内部失调校正
电源电压：1.8 V
控制接口引脚具有1.7 - 3.6 V CMOS逻辑电压
串行LVDS/RS DS输出
7x7 mm QFN 48引脚(LP7D)封装

参考资料

数据手册 1

HMCAD1511: High Speed Multi-Mode 8-Bit 30 MSPS to 1 GSPS A/D Converter Data Sheet 10/26/2015

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

高速控制器板

立即购买更多内容

特性和优点

Xilinx^® Spartan 6
1 x FMC低引脚数(LPC)连接器
LVDS和单端LVCMOS信号
DDR2
JTAG接头
Blackfin处理器ADSP-BF527
1个小尺寸120引脚连接器
可配置外设接口SPI、SPORT、I2C、GPIO、异步并行、PPI、计时器
用于连接PC的USB 2.0接口

产品详情

SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx^® Spartan 6和ADSP-BF527处理器，通过一个USB 2.0高速端口与PC相连。借助控制器板，可以配置和捕获通过USB连接的PC子板上的数据。

SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连，并且支持单端LVCMOS。该器件还包含120引脚连接器，位于SDP-B上，板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路，用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。

系统演示平台由一系列控制器板、转接板和子板构成，为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述，请访问系统演示平台主页：www.analog.com/sdp

查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。
