ADGM1304

推荐新设计使用

具有集成驱动器的 0 Hz/直流至 14 GHz 单刀四掷 MEMS 交换芯片

数据手册 (Rev. H) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 能够在 0 Hz/直流下正常运行
    • 导通电阻：最大值 2.9 Ω
    • 关闭泄漏：0.5 nA（最大值）
  • −3 dB 带宽
    • RF1、RF4 为 11 GHz（典型值）
    • RF2、RF3 为 14 GHz（典型值）
  • RF 性能特性
    • 插入损耗：2.5 GHz 时为 0.26 dB（典型值）
    • 隔离：2.5 GHz 时为 24 dB（典型值）
    • IIP3：69 dBm（典型值）
    • RF 功率：36 dBm（最大值）
  • 驱动寿命：10 亿个周期（最小值）
    • 气密开关触点
    • 接通开关时间：75 μs（最大值）
  • 提供了集成驱动器，无需外部驱动器
    • 电源电压：3.0 V 至 3.6 V
    • 与 CMOS/LVTTL 兼容
    • 并行和 SPI 接口
    • 可独立控制的开关
  • 开关处于断开状态，没有电源
  • 要求在所有 RF 引脚上减轻悬空节点，请参阅“悬空节点”部分
  • 24 引脚 5 mm × 4 mm × 0.95 mm LFCSP
  • 工作温度范围：0°C 至 85°C
ADGM1304

具有集成驱动器的 0 Hz/直流至 14 GHz 单刀四掷 MEMS 交换芯片

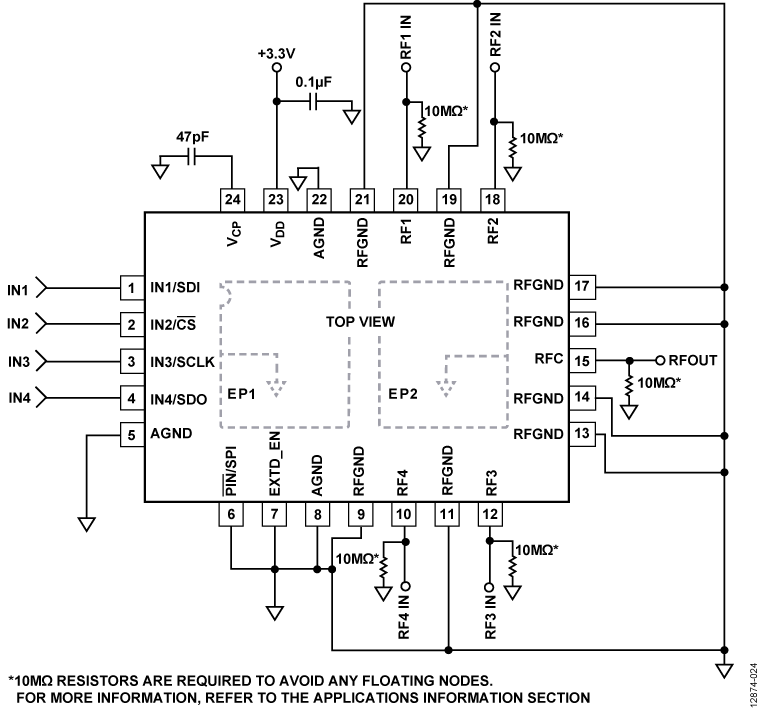

ADGM1304 Pin Configuration ADGM1304 Circuit Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

应用笔记 2

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
Linear Regulators 3
LT1962
推荐新设计使用 300mA、低噪声 、微功率 LDO 稳压器
ADP7142
推荐新设计使用 40 V、200 mA、低噪声、CMOS LDO线性稳压器
LT3045-1
推荐新设计使用 具 VIOC 控制功能的 20V、500mA、超低噪声、超高 PSRR 线性稳压器
MEMS开关 1
ADGM1004
推荐新设计使用

带集成驱动器的0 Hz至13 GHz、2.5kV HBM ESD SP4T MEMS开关
自动测试设备(ATE) 1
AD5522
量产 集成16位电平设置DAC的四参数测量单元
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • ADGM1304

IBIS 模型 1

S-参数 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADGM1304

ADGM1304评估板

立即购买 更多内容

特性和优点

  • 电源电压：3.3 V单电源
  • 宽频率范围
  • 用于RF信号的SMA连接器
  • 用于开关控制信号的SMB连接器
  • 用于分析仪校准的板载校准传输线

产品详情

本用户指南描述用于评估宽带、单刀四掷(SP4T)、微机电系统(MEMS)开关ADGM1304和控制芯片的EVAL-ADGM1304SDZ评估板，均采用紧凑型、24引脚、5 mm × 4 mm × 0.95 mm、引脚架构芯片级封装(LFCSP)。SP4T开关采用ADI公司的MEMS开关技术，提供适合射频(RF)应用的出色带宽性能、功耗处理能力和线性度。控制芯片可生成MEMS开关所需的高压信号，允许用户通过灵活的互补金属氧化物半导体(CMOS)兼容型、低压晶体管对晶体管逻辑(LVTTL)兼容型并行接口以及串行外设接口(SPI)控制操作。多个ADGM1304器件可通过菊花链方式连接起来，从而以极少的数字走线实现多器件配置。

对于SPI接口，该评估板通过系统演示平台(SDP)板连接到PC的通用串行总线(USB)端口。EVAL-SDP-CB1Z板（SDP-B控制器板）可在ADI公司网站上订购：www.analog.com/SDP-B。

EVAL-ADGM1304SDZ配有用于RF和控制信号的连接器和链路，允许用户控制开关操作并评估ADGM1304的性能。

使用本评估板时，应同时参阅ADGM1304数据手册和本用户指南。
EVAL-ADGM1304
ADGM1304评估板

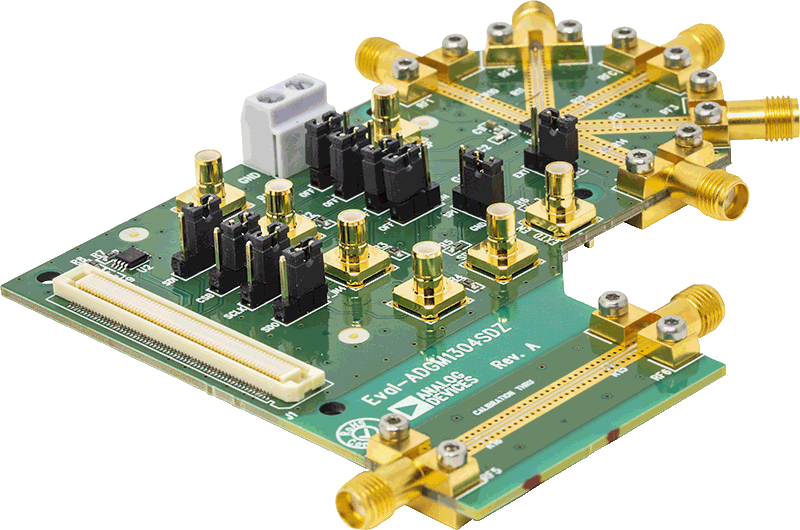

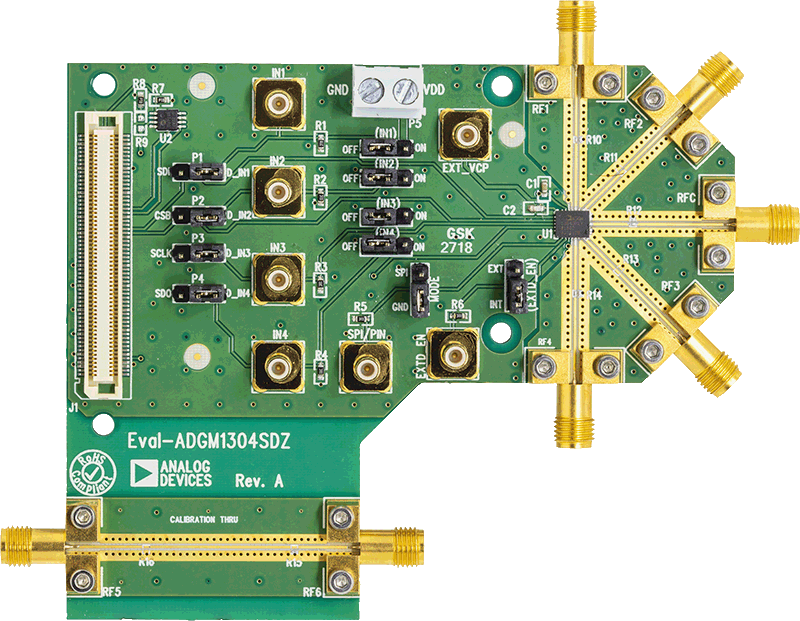

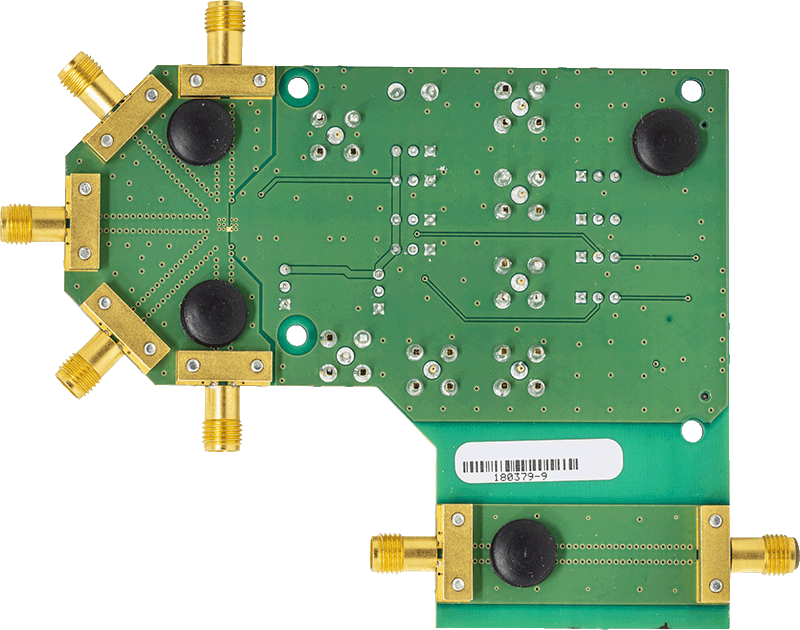

EVAL-ADGM1304SDZ Evaluation Board EVAL-ADGM1304SDZ Evaluation Board EVAL-ADGM1304SDZ Evaluation Board

参考电路

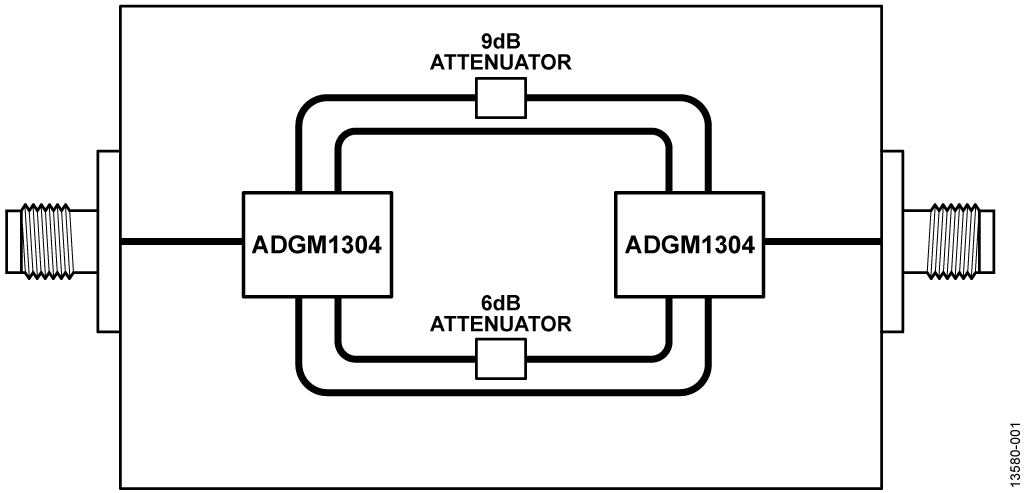

RF Switchable Attenuator Simplified Circuit Diagram
RF Switchable Attenuator Simplified Circuit Diagram

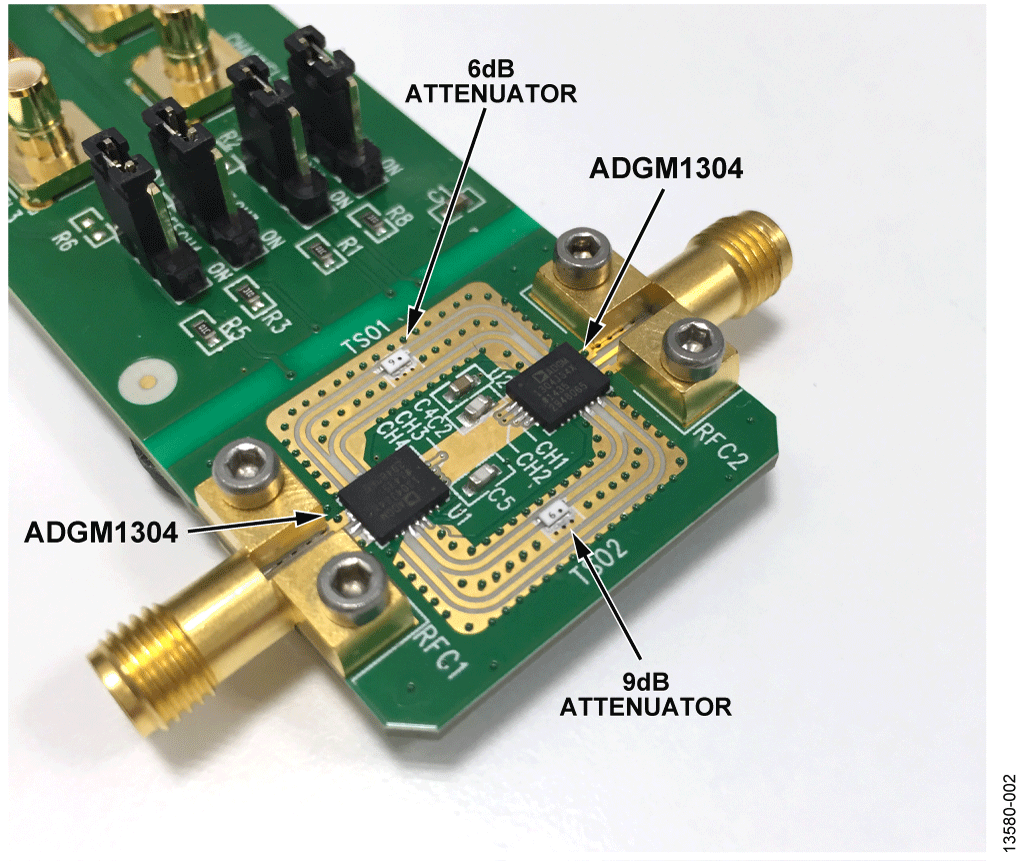

EVAL-CN0377-EB1Z Circuit Board
CN0377 参考设计

使用RF MEMS开关实现的DC至2.5 GHz可切换RF衰减器

查看参考设计详情

特性和优点

  • DC至2.5GHz可切换RF衰减器
  • RF MEMS开关实施方案
  • 密封开关触点
  • 驱动寿命：10亿周期（最小值）
CN0377
使用RF MEMS开关实现的DC至2.5 GHz可切换RF衰减器
RF Switchable Attenuator Simplified Circuit Diagram
EVAL-CN0377-EB1Z Circuit Board
