ADE9103

推荐新设计使用

Isolated, Sigma-Delta ADCs with SPI

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 2 (ADE9112) or 3 (ADE9113) channel isolated, simultaneously sampling Σ-Δ ADCs, with integrated isoPower, isolated dc-to-dc converters
  • 3 (ADE9103) channel nonisolated, simultaneously sampling Σ-Δ ADCs
  • Synchronization of multiple ADE9103/ADE9112/ADE9113 devices
  • 4-wire SPI with bidirectional CRC and daisy-chain functionality
  • Unique SPI readable part ID registers
  • Up to 4 ADE9103/ADE9112/ADE9113 devices clocked from a single crystal or an external clock
  • IRQ hardware pin and registers for fault detection and robustness
  • Sample rate up to 32 kSPS
  • SNR up to 95 dB
  • ±31.25 mV peak analog input voltage range for current channel
  • ±500 mV peak single-ended analog input voltage range for voltage channels
  • Internal voltage reference temperature coefficient: <13 ppm/°C typical
  • ADC offset drift: <2 nV/°C typical
  • Ideal for both AC and DC measurement systems
  • Single 3.3 V supply for isolated and nonisolated measurements
  • Compact 28-lead, wide-body with finer pitch SOIC package with 8.3 mm creepage
  • Temperature range: −40°C to +125°C
  • Passes CISPR 32 Class B RF Emissions
  • ADE9112 and ADE9113 safety and regulatory approvals
    • IEC 60747-17 certificate of conformity expected
    • 5000 V RMS for 1 minute per UL 1577
    • IEC 61010-1 and IEC 62368-1
ADE9103
Isolated, Sigma-Delta ADCs with SPI

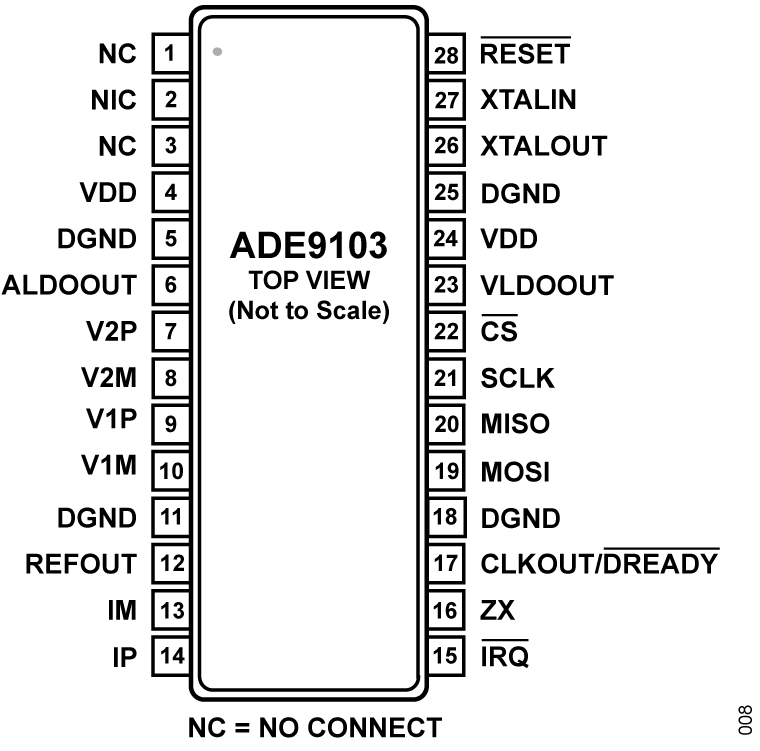

ADE9103 Functional Block Diagram ADE9103/ADE9112/ADE9113 Typical Applications Circuit ADE9103 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源


硬件生态系统

部分模型 产品周期 描述
LDO Linear Regulators 3
ADP150 量产 超低噪声、150 mA CMOS线性调节器
ADP7112 推荐新设计使用 20 V、200 mA低噪声CMOS LDO线性稳压器
ADP7118 推荐新设计使用 20 V、200 mA、低噪声、CMOS LDO线性稳压器
开关稳压器 3
LT8604/
LT8604C
高效42V/120mA同步降压
MAX17554 量产 集成60V、50mA、超小型、高效率、同步降压DC-DC转换器
MAX17555 推荐新设计使用 集成60V、50mA、超小型、高效率、同步降压DC-DC转换器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

评估套件

eval board
EVAL-ADE9113

ADE9113(具有SPI接口的隔离式 Σ-Δ ADC)的评估板

特性和优点

  • ADE9103ADE9112ADE9113的全功能评估板
  • PC控制结合系统演示平台(EVAL-SDP-CB1Z)
  • PC软件用于(时域和频域)的控制和数据分析
  • 独立工作能力

产品详情

EVAL-ADE9113KTZ评估套件包括两个协同工作的电路板(与EVAL-SDP-CB1Z一起),以在接近实际3相仪表实现中评估ADE9113隔离式 Σ-Δ 模数转换器(ADC)的性能。尽管该套件也可用于测试ADE9103和ADE9112 ADC的类似功能,但EVAL-ADE9113KTZ仅安装有ADE9113器件,因此本用户指南中仅提及ADE9113。评估软件采用LabVIEW®编写,支持使用PC接口访问每个ADE9113的寄存器。此外,微控制器单元(MCU)适配器板与Arduino®屏蔽型连接器兼容,支持自定义固件开发,也可以与Nucleo-F103RB的参考代码配合使用。

EVAL-ADE9113
ADE9113(具有SPI接口的隔离式 Σ-Δ ADC)的评估板
EVAL-ADE9113 Board Photo Angle View EVAL-ADE9113 Board Photo Top View EVAL-ADE9113 Board Photo Bottom View
