ADE9000

量产

高性能、多相电能和电源质量测量IC

Viewing:

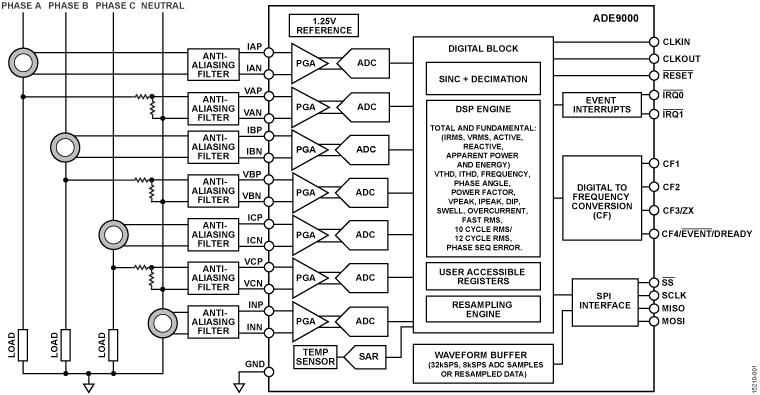

产品详情

7个高性能ADC
- 101 dB SNR
- 宽输入电压范围：±1 V（707 mV rms FS，增益为1）
- 差分输入
最大通道漂移：±25 ppm/°C（包括ADC、内部VREF、PGA漂移），通过集成外部标准元件支持10000:1动态输入范围
- 0.2类电表
电能质量测量
- 可实现IEC 61000-4-30 S类
- VRMS ½、IRMS ½ rms电压每半个周期刷新一次
- 10个周期rms/12个周期rms
- DIP和SWELL监控器
- 线路频率—每相一个频率
- 过零、过零超时
- 相位角度测量
支持CT和罗氏线圈(di/dt)传感器
- 针对CT的多段相位/增益补偿
- 用于罗氏线圈的数字积分器
灵活的波形缓冲器
- 能够对波形重采样以确保每个线路周期正好提供128个点，方便进行外部谐波分析
- DIP和SWELL等事件可触发波形存储
- 简化数据采集，方便符合IEC6100-4-7标准的谐波分析
高级计量特性集
- 总有功功率和基波有功功率、无功功率(VAR)、视在功率(VA)、瓦时、乏时和伏安时
- 总IRMS和基波RMS、VRMS
- 总谐波失真
- 功率因数
- 支持有功电能标准：IEC 62053-21和IEC 62053-22；EN50470-3；OIML R46；以及ANSI C12.20
- 支持无功电能标准：IEC 62053-23、IEC 62053-24
高速通信端口：20 MHz串行端口接口(SPI)
集成12位逐次逼近型寄存器(SAR) ADC的温度传感器
- 精度：± 3°C（-40°C至+85°C）

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

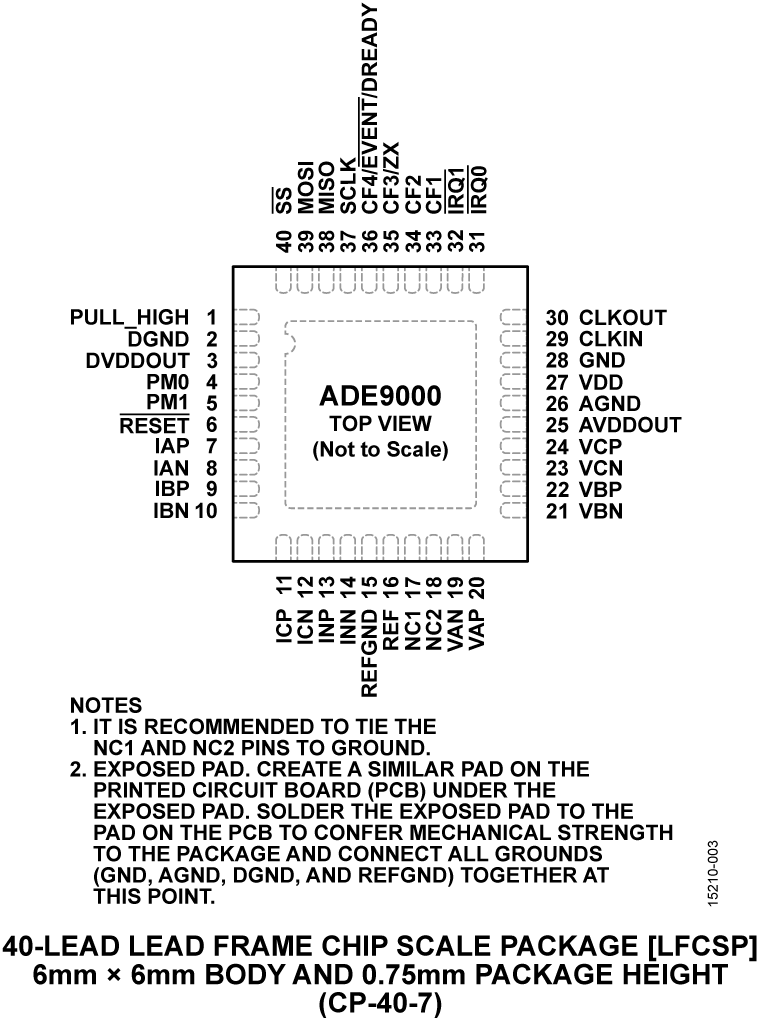

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADE9000ACPZ	40-Lead LFCSP (6mm x 6mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADE9000ACPZ-RL	40-Lead LFCSP (6mm x 6mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

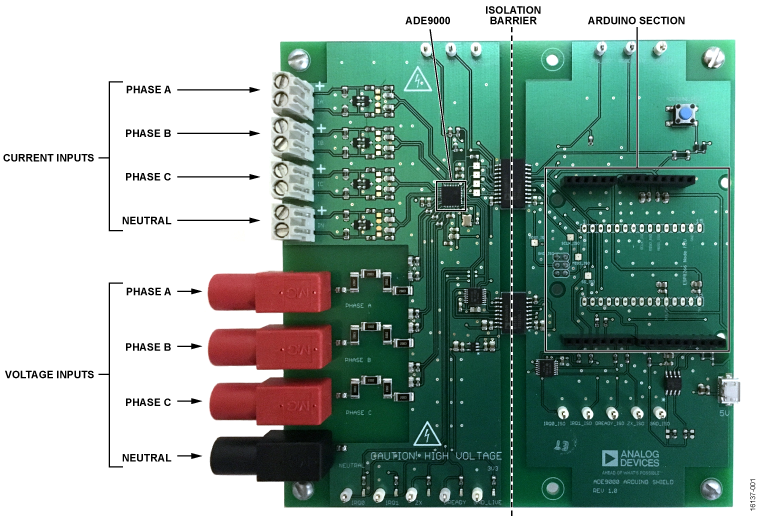

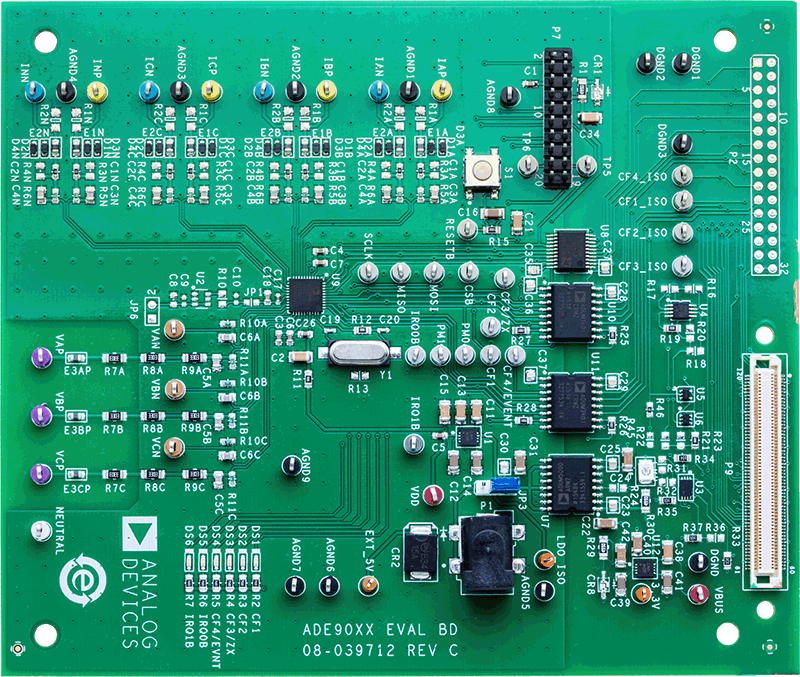

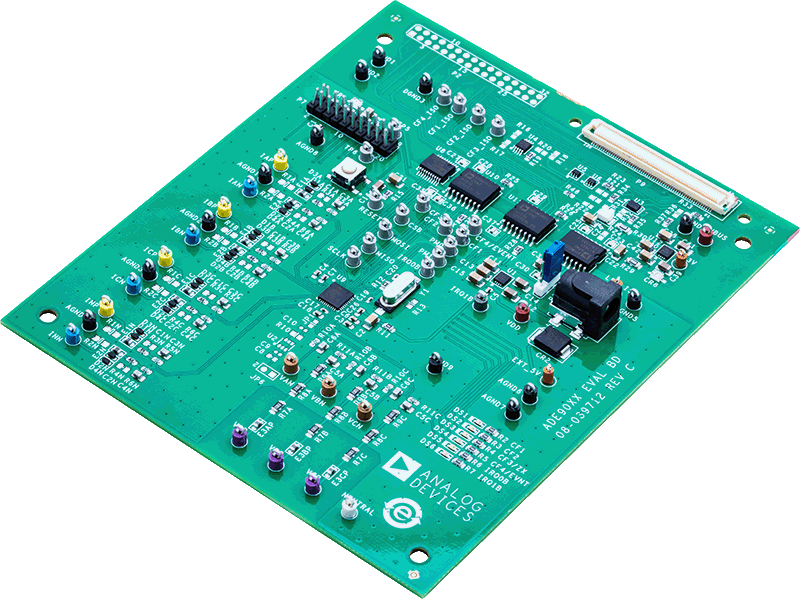

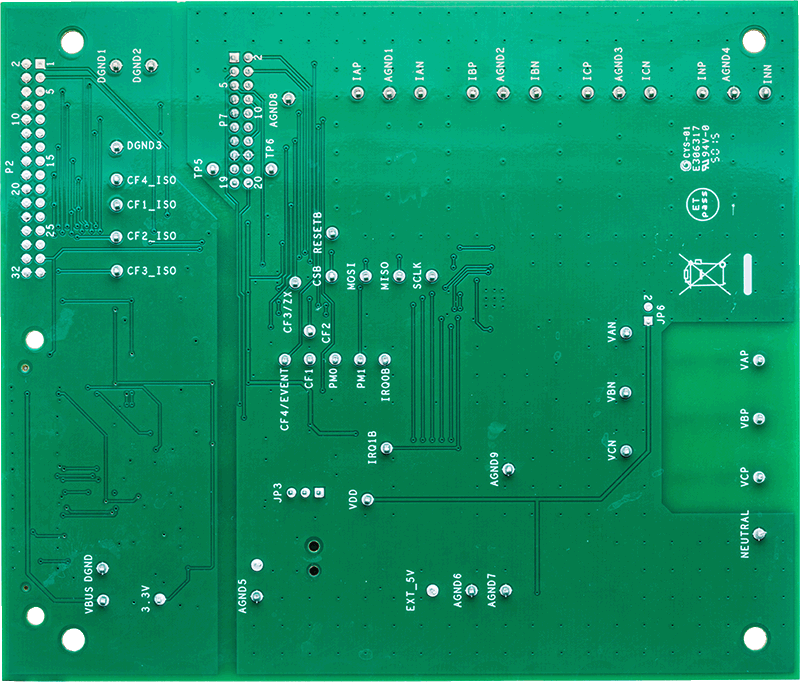

ADE9000 Arduino扩展评估板

EV-ADE9000SHIELDZ是一款兼容Arduino Zero的Arduino扩展板。该扩展板可直接与电流变压器和电压引脚接口。通过ADE9000，它可用于快速评估电能和电源质量测量系统并进行原型制作。提供Arduino库和示例应用，可简化更大系统的实现。
