ADAQ7768-1
推荐新设计使用24 位单通道精密 μModule 数据采集系统
- 产品模型
- 1
产品详情
- 高度集成的数据采集解决方案
- 七种可编程增益选项
- G = 0.325、0.65、1.3、2.6、5.2、10.4、20.8 V/V
- 最大差分输入范围：±12.6V
- 最大输入共模范围：-12V 至 +12V
- 具有最大平坦度和线性相位的四阶 AAF
- 具有 100dB 抑制（典型值）的全混叠保护
- 出色的套件至套件相位匹配和漂移
- 兼具精密交流和直流性能：
- 总系统动态范围：高达 130dB
- THD：−120 dB（典型值），0.325 V/V 增益时
- DC CMRR：100dB（最小值），20.8 V/V 增益时
- 输入偏置电流：25pA，25°C 时
- INL：±6 ppm（典型值）
- 最大增益误差漂移：5.5 ppm/°C
- 最大器件相位匹配：±0.13°，20kHz 时
- 可编程输出数据速率、滤波器类型和延迟
- 线性相位数字滤波器选项：
- 宽带低纹波 FIR 滤波器（110kHz 最大输入带宽）
- Sinc5滤波器（1.024 MSPS，198.4kHz 最大输入带宽，4μs 最大群延迟）
- Sinc3 滤波器（50/60Hz 抑制）
- 集成式 LDO
- 内置电源去耦电容器
- 通过引脚绑定或 SPI 接口配置
- 数字接口针对隔离应用进行了优化
- 全套诊断检查机制
- 工作温度范围：−40°C 至 +85°C

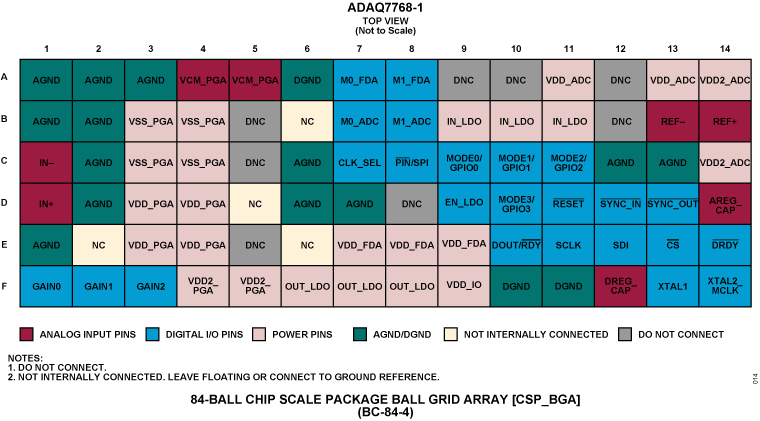

- 封装：12.00mm × 6.00mm 84 球 CSP_BGA 封装，具有 0.80mm 球间距
- 与分立式解决方案相比，尺寸缩小 10× 倍

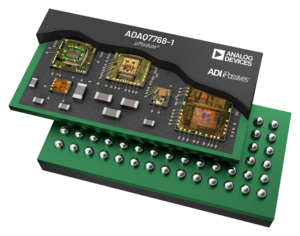

ADAQ7768-1是一款24位精密数据采集(DAQ) μModule® 系统，它将信号调理、转换和处理模块集成到单个系统级封装(SiP)设计中，从而能够快速开发高度紧凑、高性能的精密DAQ系统。

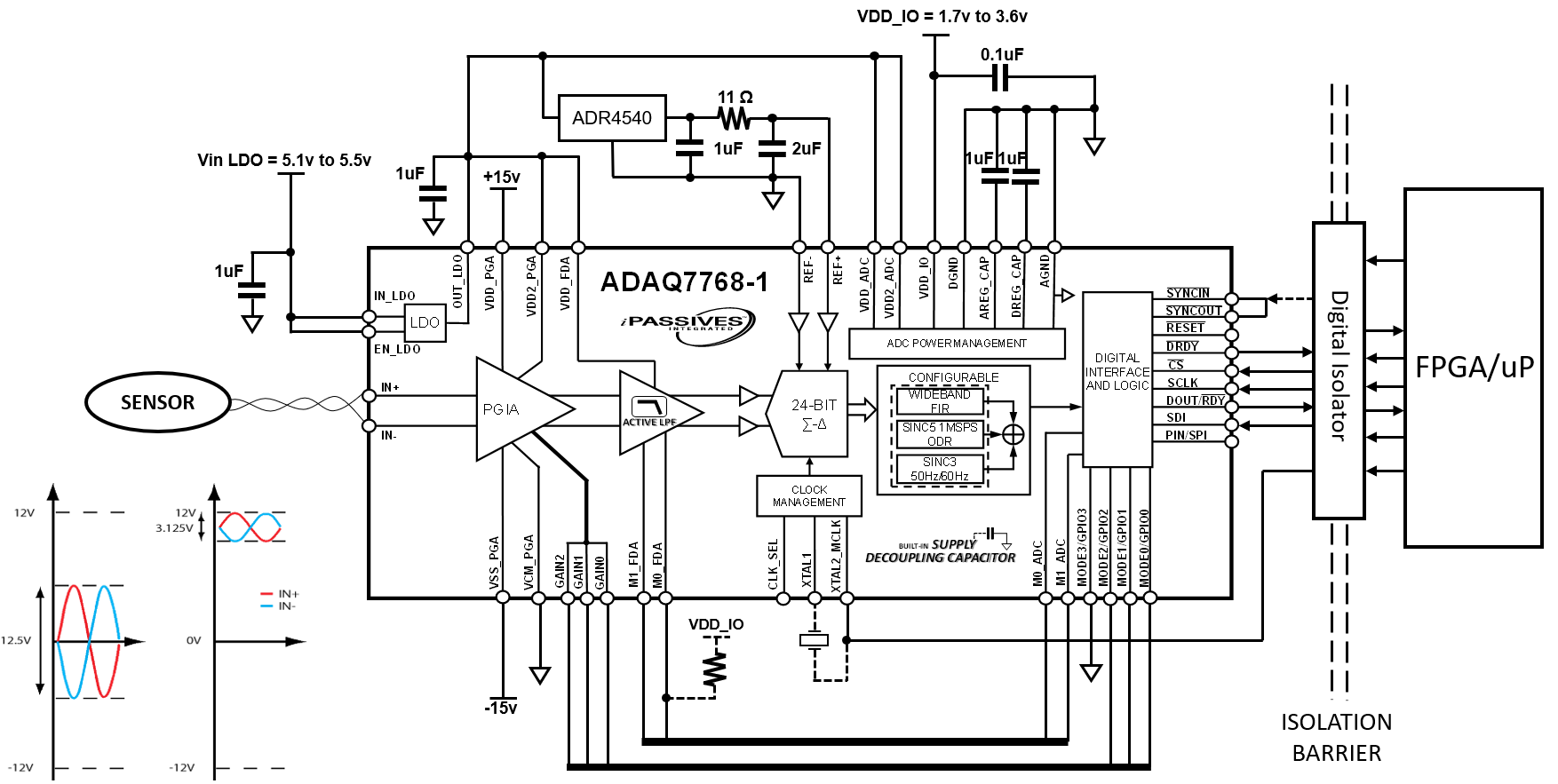

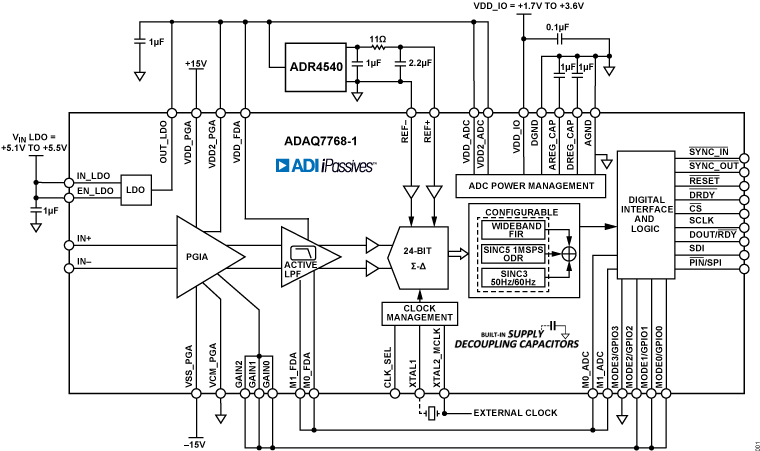

ADAQ7768-1由以下部件组成：
- 低噪声、低偏置电流、高带宽可编程增益仪表放大器(PGIA)，在保持高输入阻抗的同时还能够实现信号放大和信号衰减。
- 四阶、低噪声、线性相位抗混叠滤波器。
- 低噪声、低失真、高带宽ADC驱动器以及可选线性度升压缓冲器。
- 集成可编程数字滤波器的高性能中等带宽24位Σ-Δ 型ADC。
- 低噪声、低压差线性稳压器。
- 基准电压缓冲器。
- 信号链所需的关键无源元件。
ADAQ7768-1支持最大范围为±12.6V的全差分输入信号。它具有±12V的输入共模电压范围以及出色的共模抑制比(CMRR)。
输入信号完全缓冲，具有低至2 pA（典型值）的输入偏置电流。这样可轻松实现输入阻抗匹配，并使ADAQ7768-1能够直接连接至具有高输出阻抗的传感器。
7种引脚可配置增益设置提供额外的系统动态范围，较低幅度的输入信号可改善信号链噪声性能。
四阶低通模拟滤波器与用户可编程数字滤波器相结合，确保信号链得到充分的保护，以防高频噪声和输入节点上出现的带外信号音混叠回目标频段。模拟低通滤波器经过精心设计，可实现高相位线性度和最大带内幅度响应平坦度。模拟低通滤波器中使用的电阻网络采用ADI公司的iPASSIVES™ 技术构建，在绝对值和整个温度范围内均提供出色的电阻匹配。因此，信号链性能在温度漂移非常小的情况下保持不变，ADAQ7768-1具有出色的器件间相位匹配性能。
高性能ADC驱动器放大器可确保ADC输入在最大采样速率下完全稳定建立。驱动器电路旨在尽可能降低附加噪声、误差和失真，同时保持稳定性。全差分架构有助于充分扩大信号链动态范围。
ADAQ7768-1内部的模数转换器(ADC)是一款高性能、24位精度、单通道Σ-Δ型转换器，具有出色的交流性能和直流精度以及256 kSPS的吞吐速率（16.384 MHz MCLK下）。
可选线性度升压缓冲器可进一步提高信号链线性度。
ADAQ7768-1的额定输入基准电压为4.096 V，但该器件可支持从VDD_ADC低至1 V的基准电压。
ADAQ7768-1有两类基准电压缓冲器：一种预充电基准电压缓冲器用于简化基准输入驱动要求，另一种全基准电压缓冲器用于提供高阻抗基准输入。两种缓冲器可选，可通过寄存器配置关断。
ADAQ7768-1支持三种时钟输入类型：晶振、互补金属氧化物半导体(CMOS)或低电压差分信号(LVDS)。
ADAQ7768-1中提供三类数字低通滤波器。宽带滤波器提供与理想的砖墙式滤波器类似的滤波器配置，使其非常适合进行频率分析。Sinc5滤波器提供低延迟路径和平滑的阶跃响应，同时保持良好的混叠抑制水平。它还支持高达1.024 MSPS的输出数据速率（16.384 MHz MCLK下），使Sinc5滤波器非常适合低延迟数据采集和时域分析。Sinc3滤波器支持宽抽取率，可产生低至50 SPS的输出数据速率（16.384 MHz MCLK下）。该Sinc3滤波器与同时运行的50Hz/60Hz抑制后置滤波器相结合，使其特别适合精密直流测量。ADAQ7768-1中的所有三个数字滤波器均为具有线性相位响应的FIR滤波器。这些滤波器的带宽直接对应于DAQ信号链的带宽，可通过寄存器配置完全编程。
ADAQ7768-1还支持两种器件配置方法。用户可以选择使用其SPI接口，通过寄存器写入来配置器件，或者使用简单的硬件引脚绑定方法来配置器件，以便在各种预定义模式下工作。
单个SPI接口支持寄存器访问和样本数据回读功能。ADAQ7768-1始终充当SPI目标。它支持多种接口模式，至少需要三个IO通道才能与器件通信。
ADAQ7768-1还具有一套内部诊断功能，可检测运行期间的各种错误，帮助提高系统可靠性。
ADAQ7768-1的工作温度范围为−40°C至+85°C，采用12.00 mm × 6.00 mm、84引脚CSP_BGA封装，具有0.80 mm引脚间距，非常适合多通道应用。ADAQ7768-1仅占用75 mm2的电路板空间，比占用750 mm2的分立式解决方案小10倍。
应用
- 通用输入测量平台
- 电气测试和测量
- 声音和振动、声波和材料科学研发
- 控制和硬件循环验证
- 针对预测性维护的状态监控
- 音频测试
