AD4111

推荐新设计使用

具有 ±10 V 和 0 mA 至 20 mA 输入和断线检测功能的低功耗 24 位 Σ-Δ ADC

数据手册 (Rev. B)

产品模型: 2

Viewing:

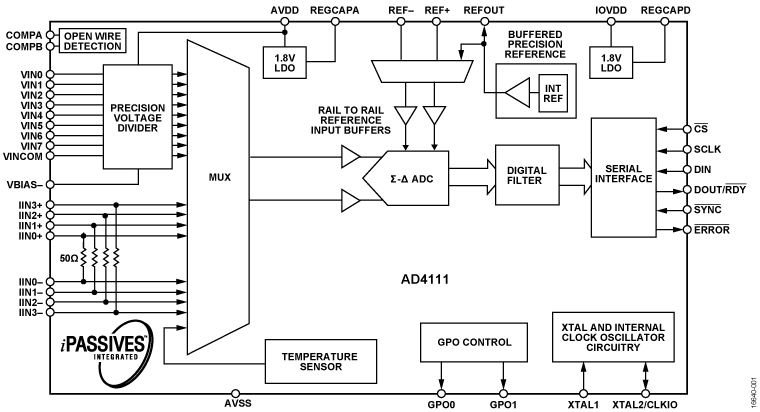

产品详情

根据以下标准进行鲁棒性测试：IEC6100-4-2、IEC6100-4-3、
IEC6100-4-4、IEC6100-4-5、IEC6100-4-6、CISPR 11
集成模拟前端的 24 位 ADC
- 快速灵活的输出速率：1.25 SPS 至 31.25 kSPS
- 每通道通道扫描速率：6.21 kSPS（161 μs 建立时间）
- 1 kSPS 时每个通道 16 个无噪声位
- 20 SPS 时每个通道的 50 Hz 和 60 Hz 抑制为 85 dB
±10 V 输入，4 个差分或 8 个单端
- 引脚绝对最大额定值：±50 V
- 高达 ±20 V 的超量程
- ≥1 MΩ 阻抗
- 25°C 时精度为 ±0.06%
- 开路检测

0 mA 至 20 mA 输入，4 个单端
- 引脚绝对最大额定值：±50 mA
- 高达 −0.5 mA 至 +24 mA 的超量程
- 60 Ω 阻抗
- 25°C 时精度为 ±0.08%
片内 2.5 V 基准电压源
- 25°C 时精度为 ±0.12%，漂移为 ±5 ppm/°C（典型值）
内部或外部时钟
电源
- AVDD = 3.0 V 至 5.5 V
- IOVDD = 2 V 至 5.5 V
- 总 I_DD = 3.9 mA
温度范围：−40°C 至 +105°C
3 线或 4 线串行数字接口（SCLK 上的施密特触发器）
- SPI、QSPI、MICROWIRE 和 DSP 兼容

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

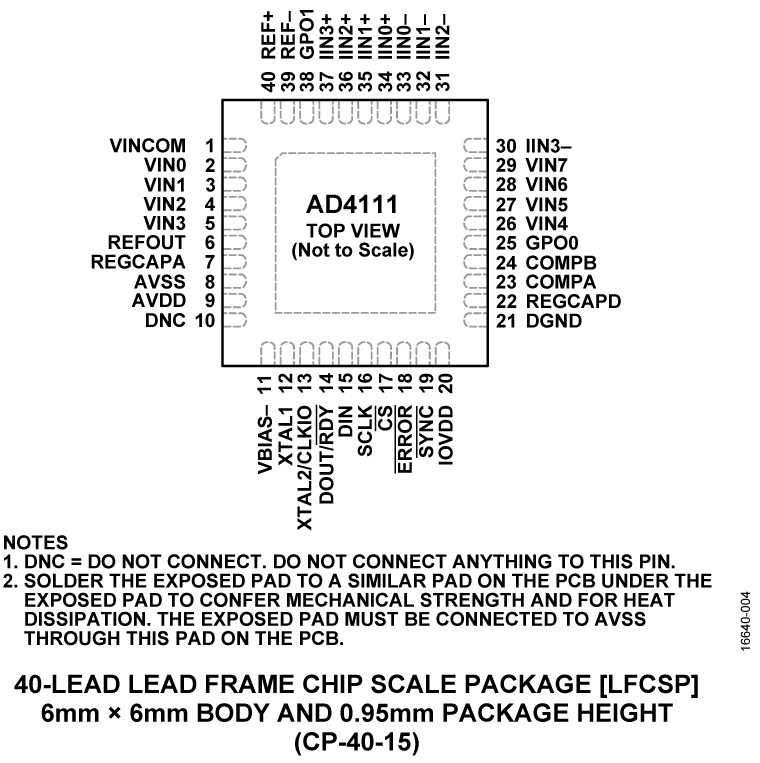

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD4111BCPZ	40-Lead LFCSP (6mm x 6mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD4111BCPZ-RL7	40-Lead LFCSP (6mm x 6mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

学习如何开始使用Mbed 1

Mbed是一种开源开发环境，可用于开发ARM微控制器。

更多支持Mbed的ADI产品

Mbed支持 5

找不到您所需的软件或驱动?

工具及仿真模型

IBIS 模型 1

AD4111 IBIS Model

设计工具 1

AD4111 Filter Model

评估套件

AD4111 评估板

立即购买更多内容

特性和优点

适用于 AD4111 的功能完备的评估板
PC 控制配合 Analog Devices, Inc. 的 SDP-B 系统演示平台 (EVAL-SDP-CB1Z) 一起使用
用于控制和数据分析的 PC 软件（时域）

产品详情

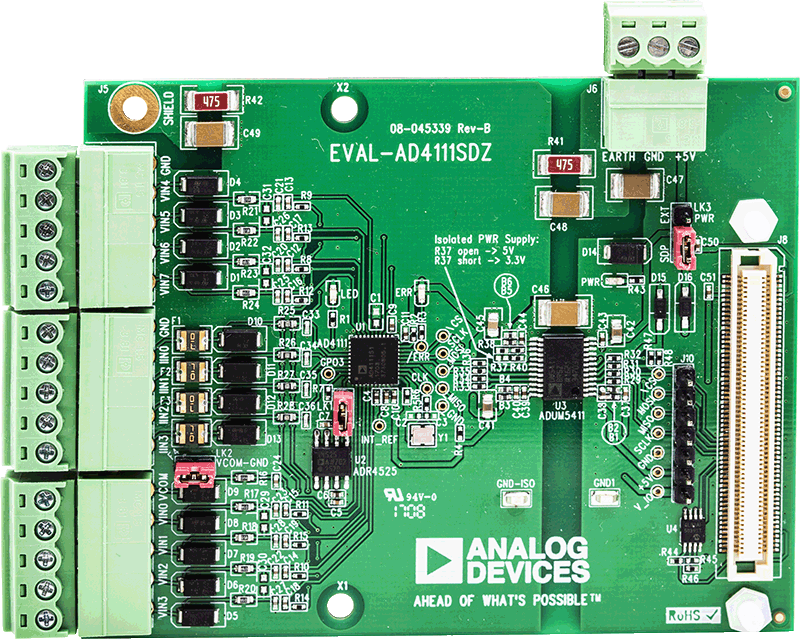

EVAL-AD4111SDZ 评估套件采用 AD4111 24 位 31.25 kSPS 模数转换器 (ADC)，输入电压范围为 ±10 V（4 个差分通道或 8 个单端通道），具有断线检测功能，4 个电流通道的工作电流范围为 0 mA 至 20 mA。所有通道都具有板载过压和过流保护

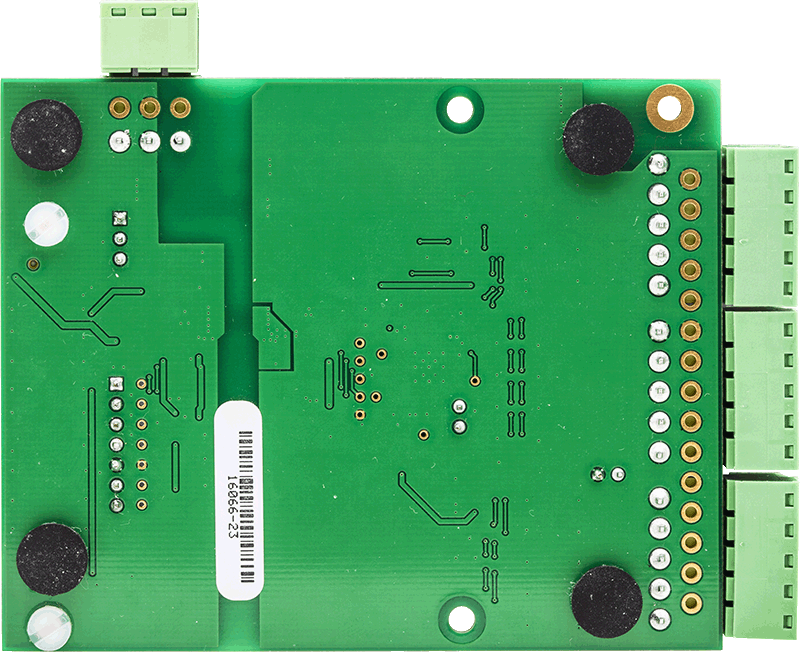

EVAL-AD4111SDZ 板包括基准电压源、电源和数据隔离，并可以连接到 Analog Devices, Inc. 的 SDP-B 系统演示平台 (EVAL-SDP-CB1Z)。SDP-B 板可通过 USB 端口连接到 PC，并可以从 PC USB 端口为 EVAL-AD4111SDZ 板供电。

AD411X Eval+ 评估软件可以配置 AD4111 器件功能，并以波形图、直方图和相关噪声分析的形式为 ADC 性能评估提供断线检测、直流时域分析。

产品数据手册中包含 AD4111 的完整规格说明，使用本评估板时必须同时参阅该说明和本用户指南。
