ユーザ・ガイド
1 すべてを表示
評価用ソフトウェア Rev. 0
1 すべてを表示

製品概要

機能と利点

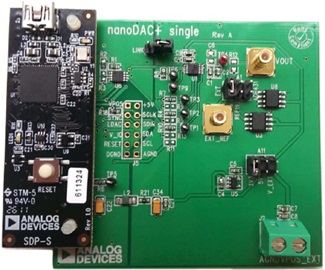

  • AD5693R 用のフル機能評価用ボード
  • オンボード・リファレンス
  • さまざまなリンク・オプション
  • アナログ・デバイセズの SDP と組み合わせての PC 制御
  • DAC 制御用 PC ソフトウェア
  • 電圧リードバック用のオンボード ADC

製品概要

EVAL-AD5693RSDZ は、新しい AD5693R 回路のプロトタイプを迅速にし、設計時間を短縮するように設計されています。AD5693R は 2.7 V ～ 5.5 V の単電源で動作します。AD5693R には内部 2.5 V オンボード・リファレンスが組み込まれていて、2.5 V または 5 V の出力電圧を提供します。


EVAL-AD5693RSDZ 評価用ボードは SDP ボードを介して USB ポートに接続します。分析制御評価（ACE）ソフトウェアは、EVAL-AD5693RSDZ 製品ページからダウンロードでき、評価用ボードで使用して、AD5693R をプログラムできます。EVAL-AD5693RSDZ 評価用ボードを使用するには、EVAL-SDP-CB1Z（SDP-B）ボードまたは EVAL-SDP-CS1Z（SDP-S）ボードを購入する必要があります。


詳細については、AD5693R のデータシートを参照してください。評価用ボードを使用する際は、データシートと併せてユーザー・ガイド（UG-675）を参照してください。

マーケット＆テクノロジー

対象となる製品

関連資料

  • すべてを表示 (1)
  • ユーザ・ガイド (1)
    • Document Type

    ソフトウェア

    ACE Software

    ZIP
    908 KB
    ACE plug-in for Board.Nanodac 1.2022.5200 [7 05 22]
    The NanoDAC ACE Plugin supports the following evaluation boards: EVAL-AD5675SDZ (AD5675), EVAL-AD5675RSDZ (AD5675R), EVAL-AD5676SDZ (AD5676), EVAL-AD5676RSDZ (AD5676R), EVAL-AD5676RARDZ (AD5676R_WLCSP), EVAL-AD5677RSDZ (AD5677), EVAL-AD5679RSDZ (AD5679R), EVAL-AD5683RSDZ (AD5683R), EVAL-AD5686RSDZ (AD5686R), EVAL-AD5693RSDZ (AD5693R) and EVAL-AD5696RSDZ (AD5696R)
    EXE
    157 MB
    ACE Installer Software 1.30.3323.1470 [1 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
    ACE software page >
