MAX17671

製造中

集積型4V～60V、150mA、高効率、同期整流ステップダウンDC-DCコンバータ、50mAリニアレギュレータ内蔵

高集積産業用PMIC、小型ソリューションを実現

データシート (Rev. 2)
製品モデル
2
1Ku当たりの価格
最低価格：$1.89
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 外付け部品数および総コストを削減
    • ショットキー不要の同期整流動作
    • 内部補償
    • ソフトスタート内蔵
    • 全セラミックコンデンサ、小型レイアウト
    • ステップダウンコンバータ出力の誘導性短絡に対する保護
  • DC-DCレギュレータの在庫数を削減
    • 広い入力範囲：4V～60V (ステップダウンコンバータレギュレータ)
    • ステップダウン動作のデューティサイクル：最大98%
    • 外部同期を備えた可変スイッチング周波数：200kHz～2.2MHz (ステップダウンコンバータ)
    • リニアレギュレータの入力範囲：2.35V～5.5V
    • リニアレギュレータの負荷電流能力：最大50mA
  • 消費電力を低減
    • 無負荷消費電流：50µA
    • PFMによって軽負荷効率の向上を実現
    • シャットダウン電流：2.5µA
    • ブートストラップバイアス入力によって効率を向上
  • 過酷な産業環境で信頼性の高い動作
    • ピーク電流制限保護
    • 出力電圧監視内蔵(アクティブローRESET)
    • 抵抗で設定可能なEN/UVLOスレッショルド
    • プリバイアス負荷への単調な起動
    • 過熱保護
    • 高い産業用動作周囲温度範囲：-40℃～+125℃/ジャンクション温度範囲：-40℃～+150℃
MAX17671
集積型4V～60V、150mA、高効率、同期整流ステップダウンDC-DCコンバータ、50mAリニアレギュレータ内蔵

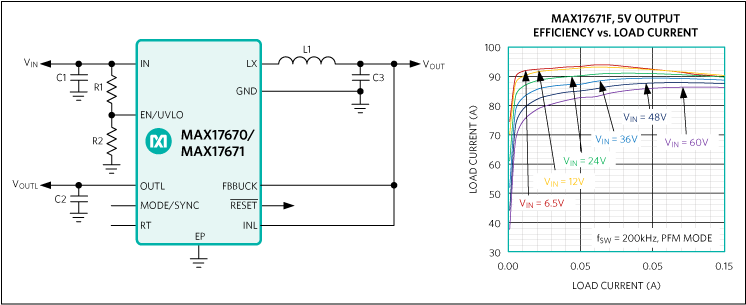

MAX17670、MAX17671、MAX17672：簡易アプリケーション回路
