MAX16731

製造中

30A,1.5 MHz, 2.7V to 16V, Step-Down Switching Regulator

Shrink you power designs with Industry’s Smallest 30A switching regulator with 70% smaller package footprint

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • High Power Density with Low Component Count
    • Compact 2.52mm x 4.89mm, 45-Bump, WLP Package
    • Internal Compensation
    • Single Supply Operation with Integrated LDO for Bias Generation
  • Wide Operating Range
    • 2.7V to 16V Input Voltage Range
    • 0.5V to 5.8V Output Voltage Range
    • 500kHz to 1.5MHz Configurable Switching Frequency
    • -40°C to +125°C Junction Temperature Range
    • Three Programming Pins to Select Different Configurations
  • Optimized Performance and Efficiency
    • 91.2% Peak Efficiency with VDDH = 12V, VOUT = 1.2V, and fSW = 500kHz
    • AMS to Improve Load Transient
    • Selectable DCM to Improve Light Load Efficiency
    • Differential Remote Sense
MAX16731
30A,1.5 MHz, 2.7V to 16V, Step-Down Switching Regulator
MAX16731: Simplified Application Circuit
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

アプリケーション・ノート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

評価用キット

eval board
schematic 1
MAX16731EVKIT

Evaluation Kit for the MAX16731

今すぐ購入 詳細を表示

機能と利点

  • Wide 2.7V to 16V Input Voltage Range
  • High Efficiency and Power Density
  • 0.5V to 5.8V VOUT (Selectable through ResistorDivider)
  • Selectable: PWM Frequency, OCP Threshold, DEMFeature, DCM Mode, Voltage Loop Gain and Switching frequency (through jumpers)
  • Low Component Count
  • Proven PCB Layout
  • Fully Assembled and Tested for Basic Functionality

製品詳細

The MAX16731 evaluation kit (EV kit) is a reference design platform designed for evaluation of the MAX16731, a single-output POL regulator with on-chip bias LDO that integrates full control circuitry and a power train that can provide up to 30A to the load. The EV kit package comprises a fully assembled and tested multilayer PCB implementation of high efficiency and high-power density solution.

The selection of key converter configuration parameters, acting on one external resistor and jumpers, allows design flexibility to match several application scenario requirements.

Refer to the MAX16731 IC data sheet for detailed information regarding the Description, Features, Benefits, and Parameters.

Applications

  • Communications Equipment
  • Memory VDDQ
  • Networking Equipment
  • Point-of-Load Voltage Regulators
  • Servers and Storage Equipment
MAX16731EVKIT
Evaluation Kit for the MAX16731

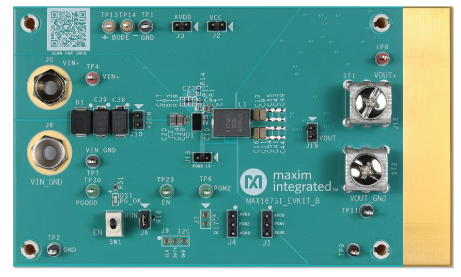

MAX16731EVKIT: Board Photo
