MAX1639

製造中

CPU電源用、高速ステップダウンコントローラ、同期整流器付

高精度、高効率CPU電源、35A以上を出力

データシート (Rev. 1)
製品モデル
2
1Ku当たりの価格
最低価格：$5.78
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 出力精度：全ラインおよび全負荷範囲にわたり±1%以内
  • 効率：90%以上(NチャネルMOSFET使用)
  • ピン選択の高スイッチング周波数：300kHz、600kHzまたは1MHz
  • 出力電流：35A以上
  • 抵抗分圧器で1.1V～4.5Vの可変出力
  • サイクル毎の電流リミット保護および高速トランジェント応答用の電流モード制御
  • フの字電流制限による短絡保護
  • クローバ過電圧保護
  • パワーグッド(PWROK)出力
  • ディジタルソフトスタート
  • 強力な2Aゲートドライバ
MAX1639
CPU電源用、高速ステップダウンコントローラ、同期整流器付

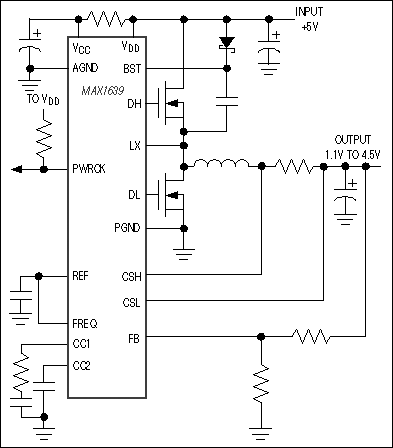

MAX1639：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Product 1
MAX1624
同期整流器付き、CPU電源用、高速ステップダウンコントローラ
ステップダウン（降圧）レギュレータ 1
MAX1638
製造中 CPU電源用、高速ステップダウンコントローラ、同期整流器付
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX1639EVKIT

MAX1639の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 入力電圧範囲：+4.5V～+5.5V
  • 出力電圧：2.5V (可変1.1V～4.0V)
  • 出力電流：8A
  • パワーグッド出力
  • スイッチング周波数：600kHz
  • パッケージ：16ピンナローSO
  • 完全実装済み、試験済み

製品詳細

MAX1639評価キット(EVキット)は、+4.5V～+5.5Vの入力電源から2.5Vの出力電圧を提供し、90%以上の効率で最大8Aの出力電流を生成します。300kHz、600kHzおよび1MHzのピン選択スイッチング周波数に加え、負荷過渡応答およびライン過渡応答の優れた電流モード動作を特長としています。本EVキットは、スイッチング周波数600kHzで動作します。また、フィードバック抵抗R2およびR3を変更することによって、その他の出力電圧を評価するために使用することもできます。

本E Vキットは、完全実装済み、試験済みです。パッケージは16ピンナローSOです。

アプリケーション

  • コンピュータ：デスクトップ、ワークステーション、サーバ
  • GTLバス終端
  • LANサーバ
  • CPU用ローカルDC-DCコンバータ
  • ワークステーション
MAX1639EVKIT
MAX1639の評価キット
