LTC7801

新規設計に推奨

150V低IQの同期整流式降圧DC/DCコントローラ

データシート (Rev. A)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い入力電圧範囲：4V～140V（絶対最大定格：150V）
  • 広い出力電圧範囲：0.8V～60V
  • 調整可能なゲート駆動レベル：5V～10V（OPTI-DRIVE）
  • 低い動作時IQ：40μA（シャットダウン時：10μA）
  • デューティ・サイクル100%で動作
  • ブートストラップ・ダイオード内蔵
  • ゲート駆動UVLOしきい値を選択可能
  • オンボードLDOまたは外付けNMOS LDOによるDRVCC出力
  • EXTVCC LDOがVOUTからドライバに電力を供給
  • 位相同期可能な周波数（75kHz～850kHz）
  • プログラム可能な固定周波数（50kHz～900kHz）
  • 軽負荷時に連続動作、パルス・スキップ動作、低リップルBurst Mode®動作のいずれかを選択可能
  • 調整可能なバースト・クランプ
  • パワーグッド出力による電圧モニタ
  • プログラム可能な入力過電圧ロックアウト
  • 4mm × 5mmの24ピン小型QFNパッケージまたはTSSOPパッケージ
LTC7801
150V低IQの同期整流式降圧DC/DCコントローラ

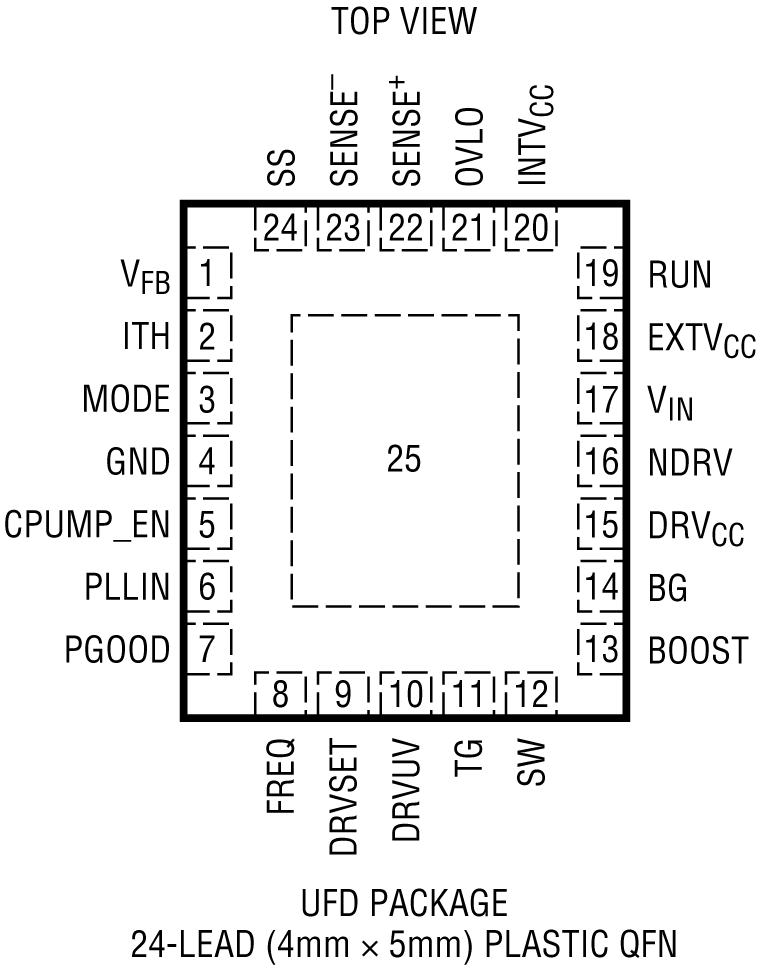

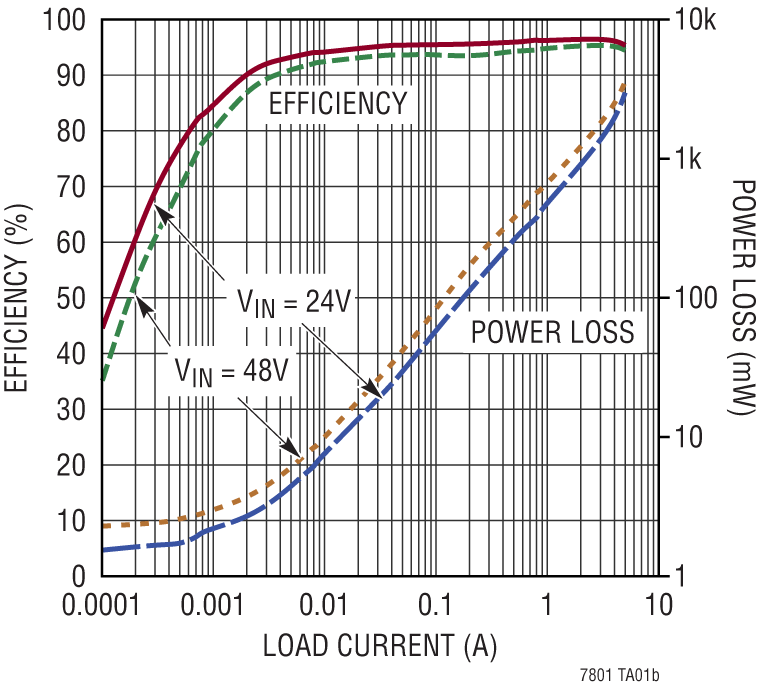

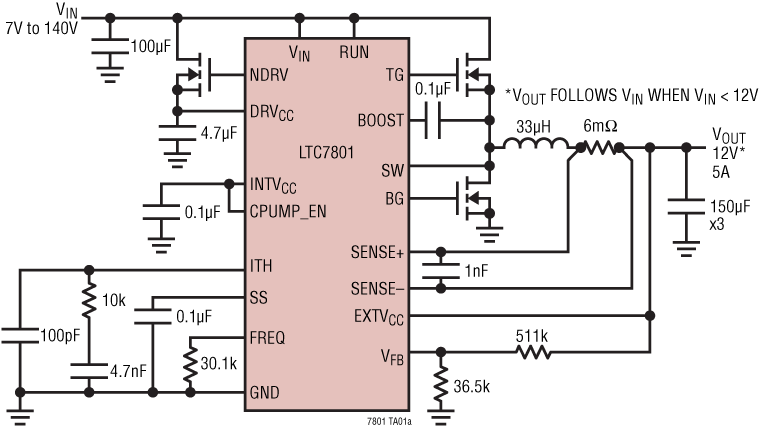

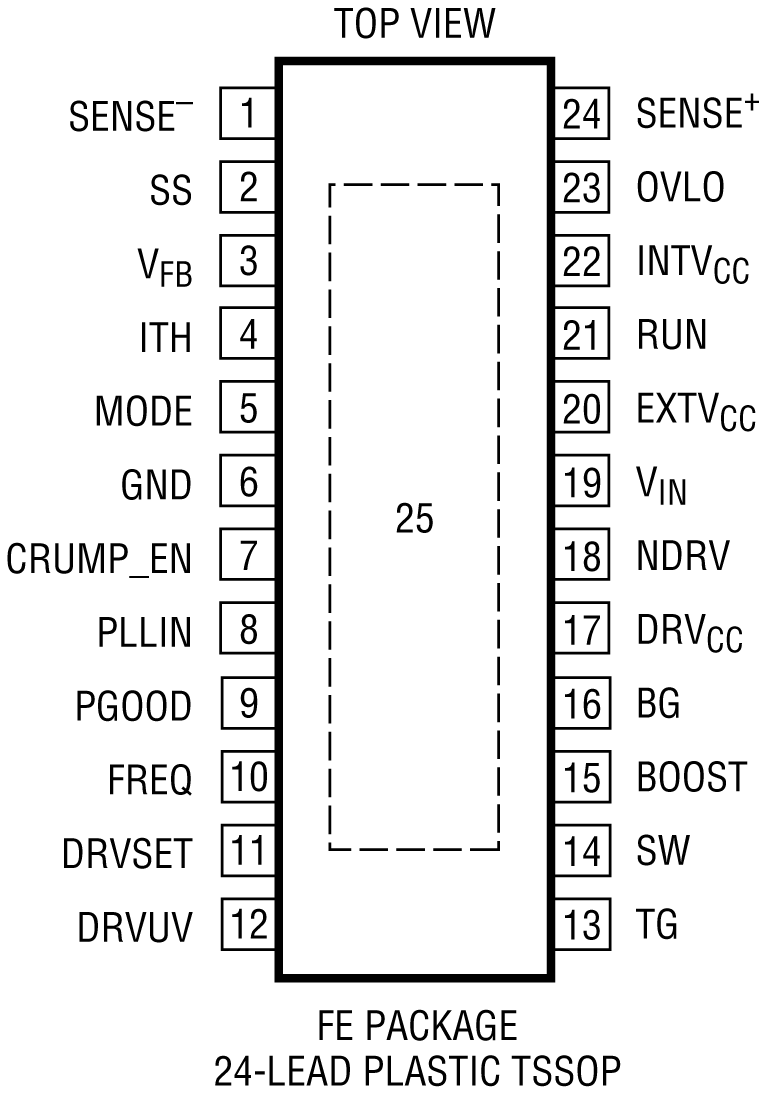

LTC7801 Application Circuit LTC7801 Pin Configuration Diagram LTC7801 Pin Configuration Diagram LTC7801 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ ＆ コントローラ 2
LTC4366
新規設計に推奨 高電圧サージ・ストッパー
LTM9100
製造中 I2Cコマンド機能と遠隔測定機能を備えたAnyside™高電圧絶縁型スイッチ・コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC7801

LTpowerCAD 1

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

  • LTC7801
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2641A

LTC7801EUFDデモ・ボード | 同期降圧コントローラ、16V ≤ VIN ≤ 100V、VOUT = 12V @ 10A

今すぐ購入 詳細を表示

製品詳細

デモ回路2641Aは、24ピンのQFNパッケージ内にLTC7801EUFDを搭載したシングル出力同期降圧コンバータです。入力電圧範囲は16V～100V、出力は12V/10Aです。DC2641Aは過電流保護用の検出抵抗で構成されています。インダクタのDCRによる電流検出はオプションです。
DC2641A
LTC7801EUFDデモ・ボード | 同期降圧コントローラ、16V ≤ VIN ≤ 100V、VOUT = 12V @ 10A

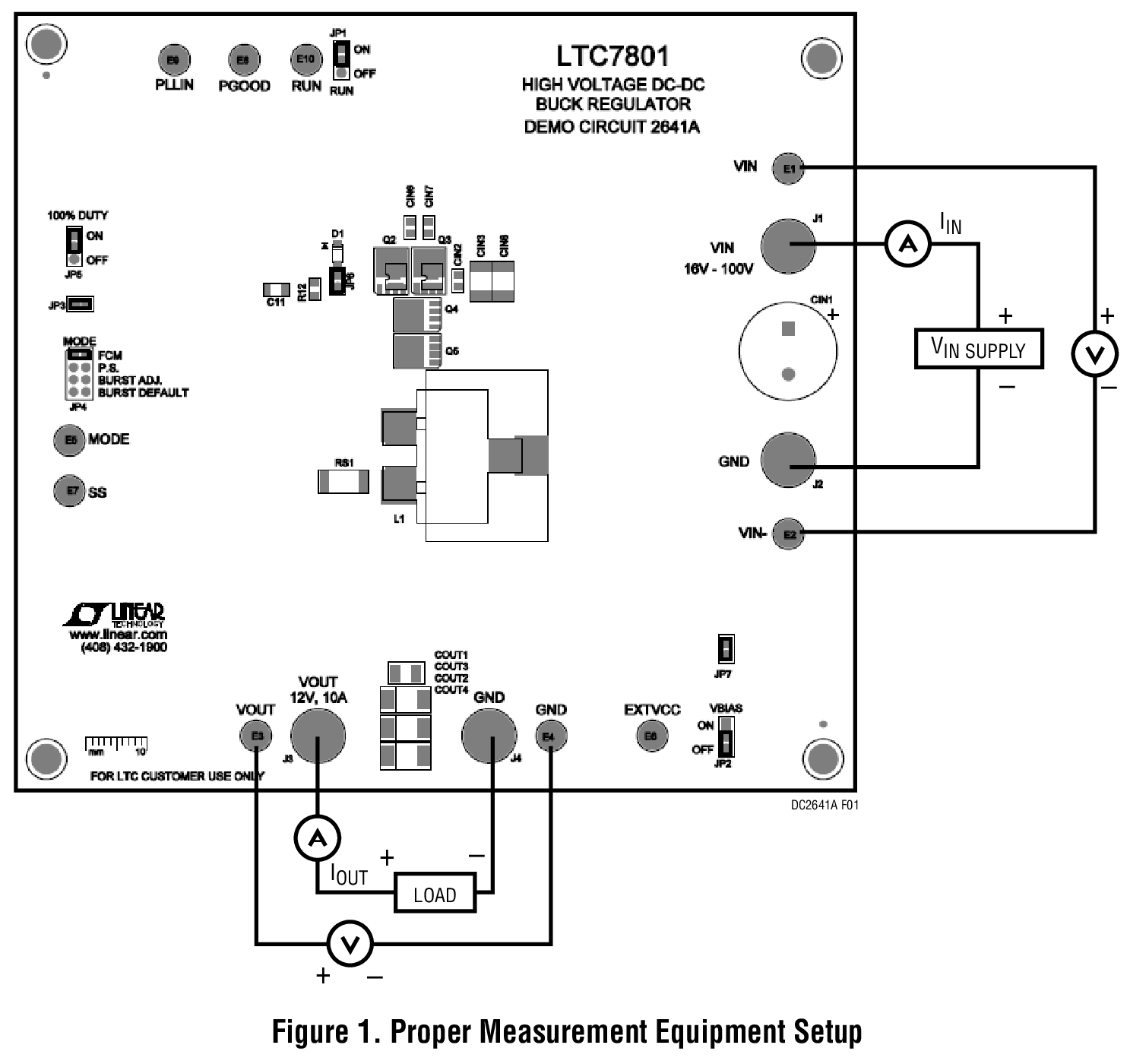

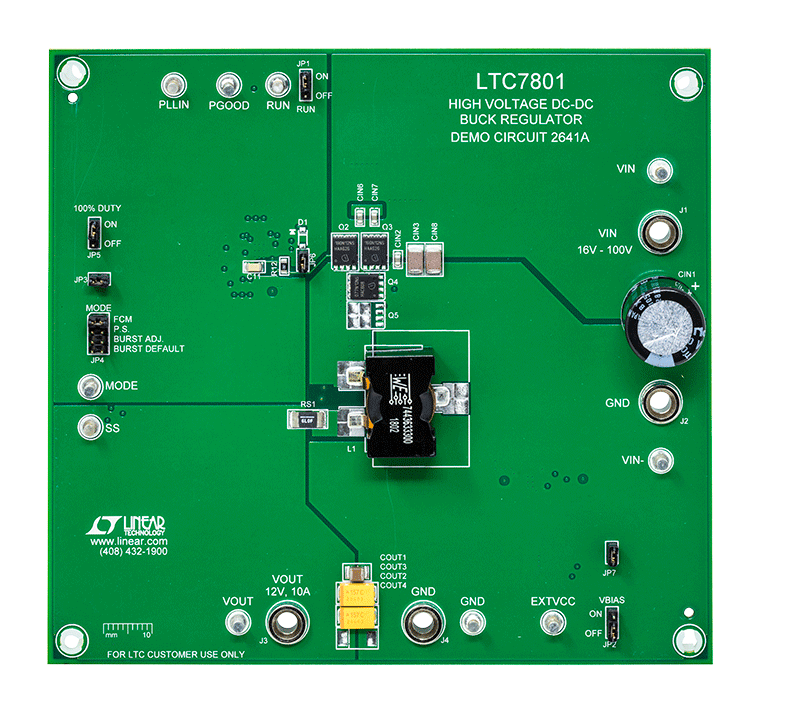

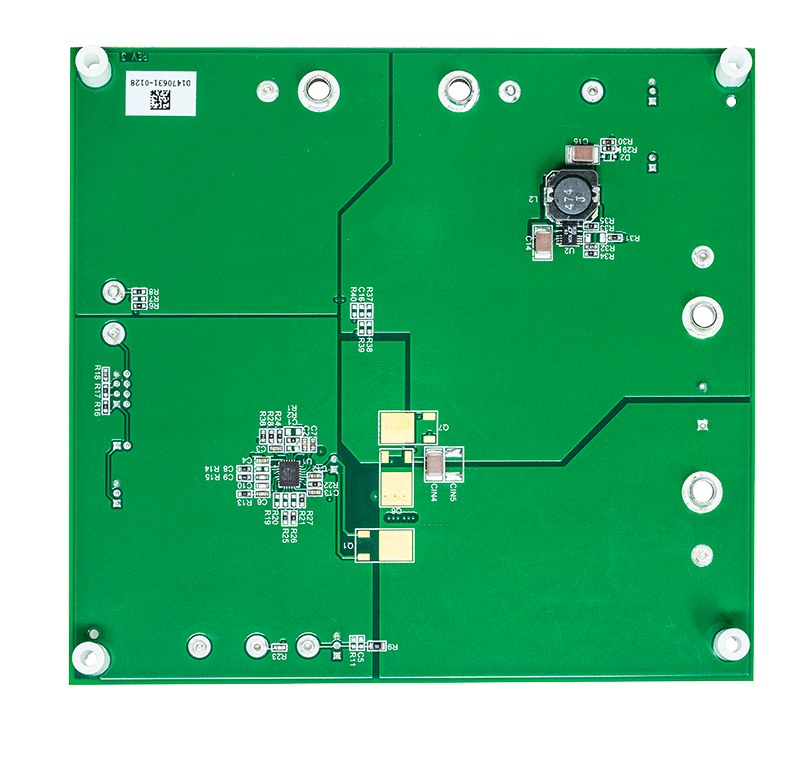

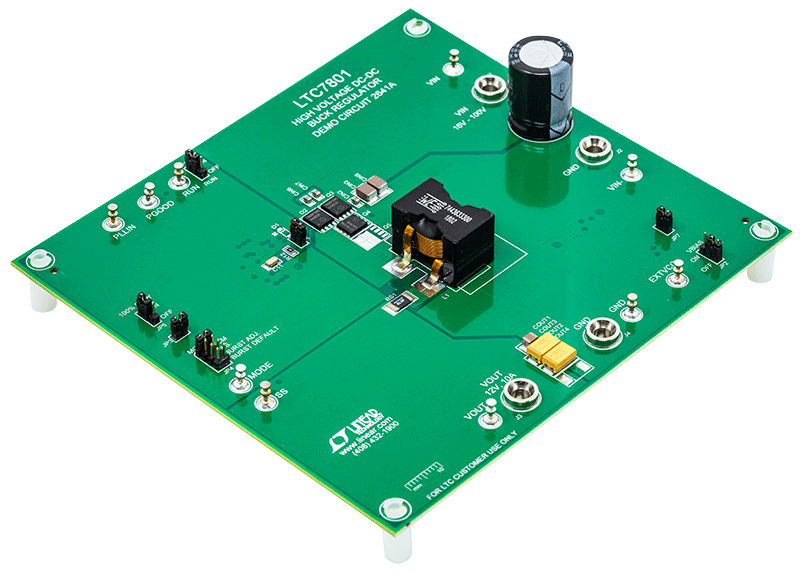

DC2641A Evaluation Board DC2641A Evaluation Board - Top View DC2641A Evaluation Board - Bottom View DC2641A - Demo Board Image
