LTC4360

新規設計に推奨

過電圧保護コントローラ

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 2.5V～5.5Vで動作
  • 80Vまでの過電圧保護
  • ほとんどのアプリケーションで入力コンデンサやTVSが不要
  • 2%精度の5.8V過電圧スレッショルド
  • 過電圧発生時に1μs以内でオフ、ソフトなシャットダウン
  • NチャネルMOSFETを制御
  • 調整可能なパワーアップdV/dt により、突入電流を制限
  • 逆電圧保護(LTC4360-2)
  • パワーグッド出力
  • 低電流のシャットダウン(LTC4360-1)
  • 小型8ピンSC70パッケージ
LTC4360
過電圧保護コントローラ
Protection from Overvoltage Output Protected from Overvoltage at Input Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
LTC4361
新規設計に推奨 過電圧/過電流保護コントローラ
LTC4365
新規設計に推奨 低電圧、過電圧および逆電源保護コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 3

下記製品はLTspiceで使用することが出来ます。:

  • LTC4360-1
  • LTC4360-2
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1505A

LTC4360-1/LTC4360-2 | Overvoltage Protection Controller with Shutdown/Reverse Voltage Protection

今すぐ購入 詳細を表示

製品詳細

DC1505A: Demo Board for the LTC4360-1/LTC4360-2 Overvoltage Protection Controller.
DC1505A
LTC4360-1/LTC4360-2 | Overvoltage Protection Controller with Shutdown/Reverse Voltage Protection

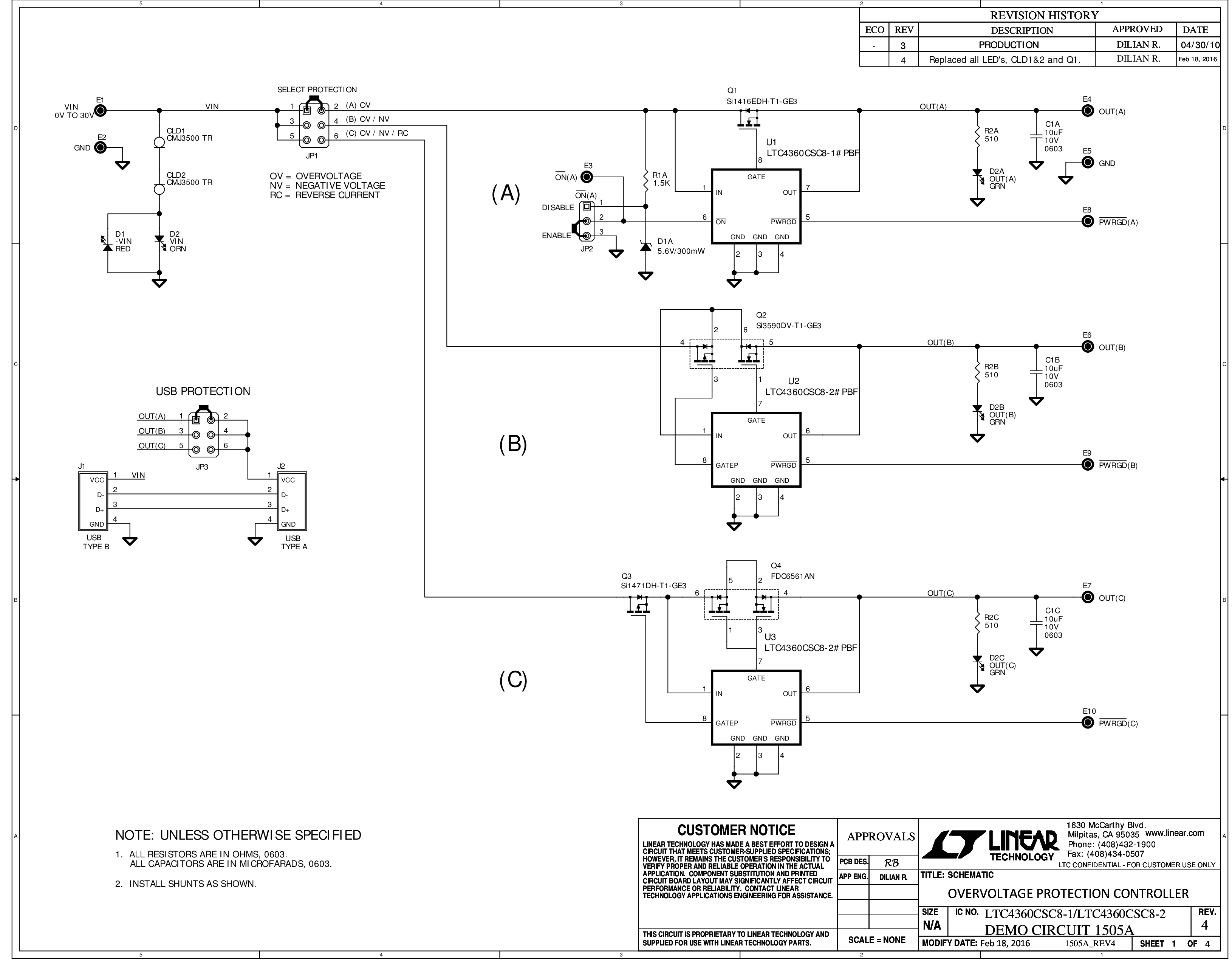

DC1505A - Schematic
