LTC3862

製造中

マルチフェーズ電流モード昇圧DC/DCコントローラ

製品モデル
22
1Ku当たりの価格
最低価格：$3.95
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い入力電圧範囲：動作電圧範囲：4V～36V
  • 2フェーズ動作により入出力容量を低減
  • 固定周波数、ピーク電流モード制御
  • ロジックレベルMOSFETのゲート駆動電圧：5V
  • 調整可能なスロープ補償利得
  • 調整可能な最大デューティサイクル（最大96%）
  • 調整可能なリーディングエッジ･ブランキング
  • ±1%精度の内部電圧リファレンス
  • 1本の外付け抵抗でプログラム可能な動作周波数：75kHz～500kHz
  • 位相同期可能な固定周波数（50kHz～650kHz）
  • SYNC入力およびCLKOUTにより、2、3、4、6、または12相動作に対応（PHASEMODEでプログラム可能）
  • 内部5V LDOレギュレータ
  • 24ピン細型SSOPパッケージ
  • リードピッチが0.65mmの5mm×5mm QFNパッケージと熱特性が改善された24ピンTSSOPパッケージ
LTC3862
マルチフェーズ電流モード昇圧DC/DCコントローラ

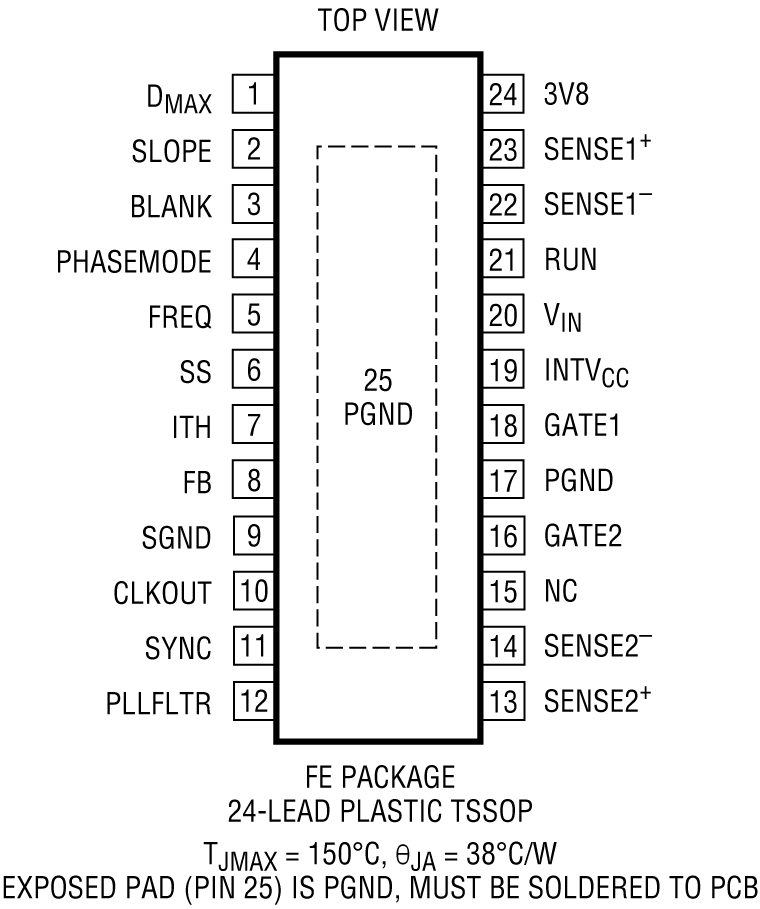

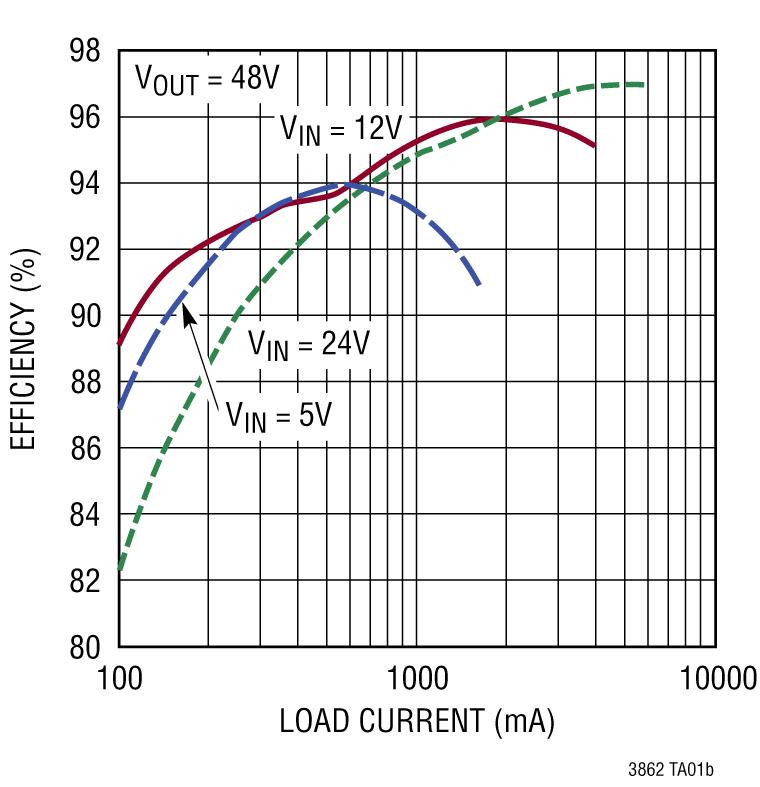

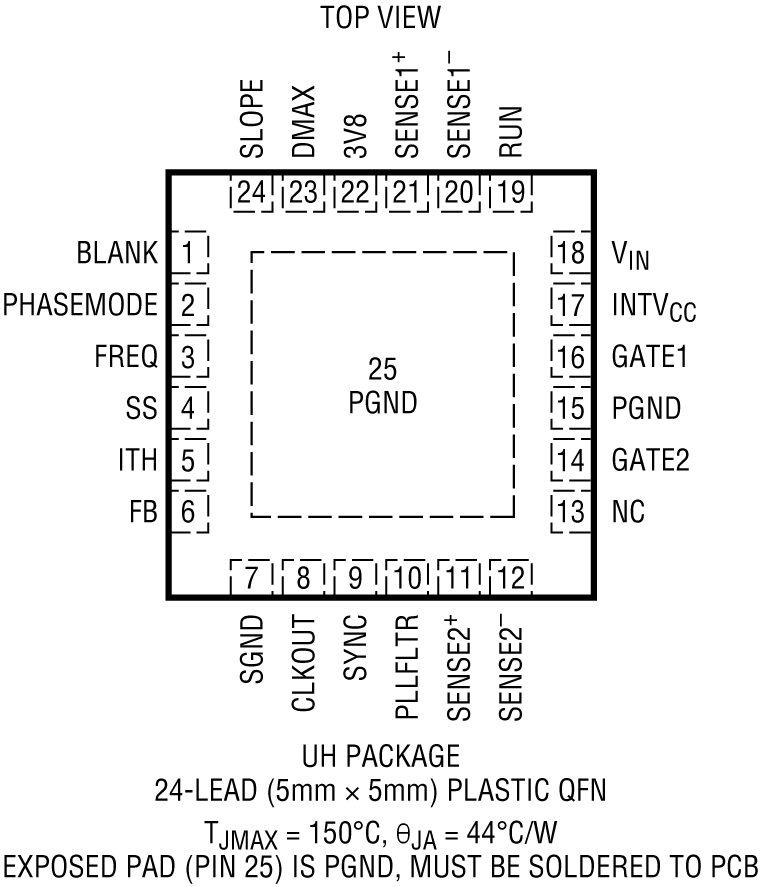

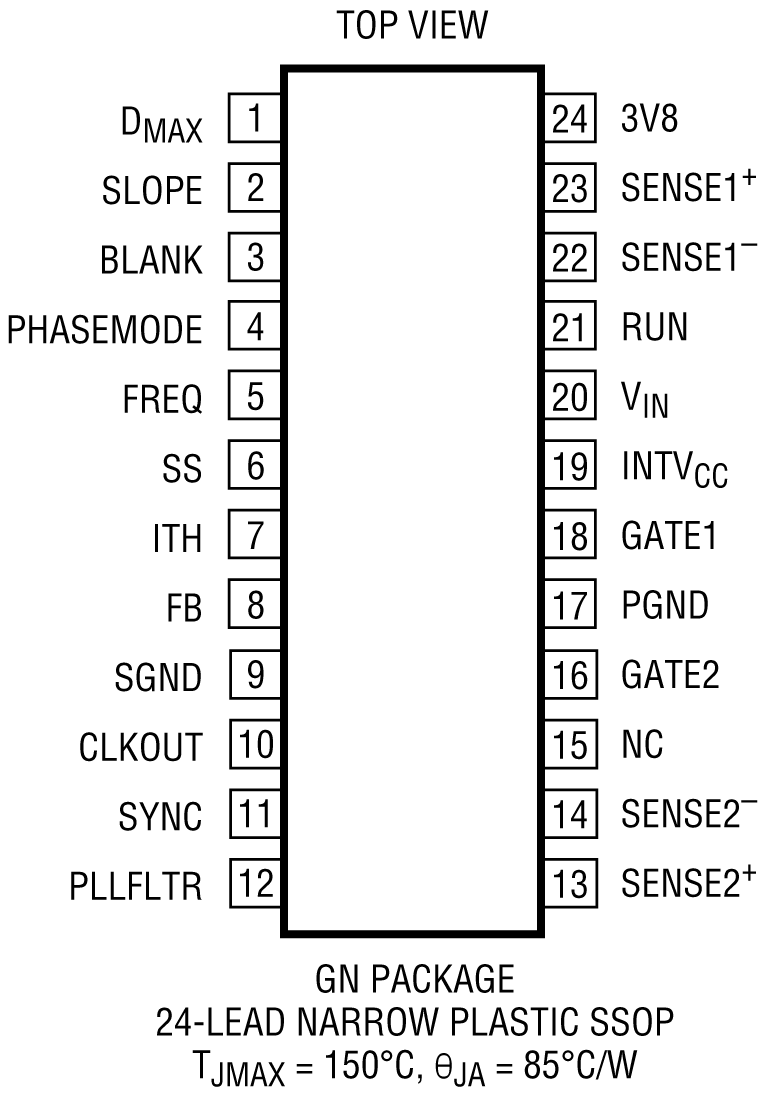

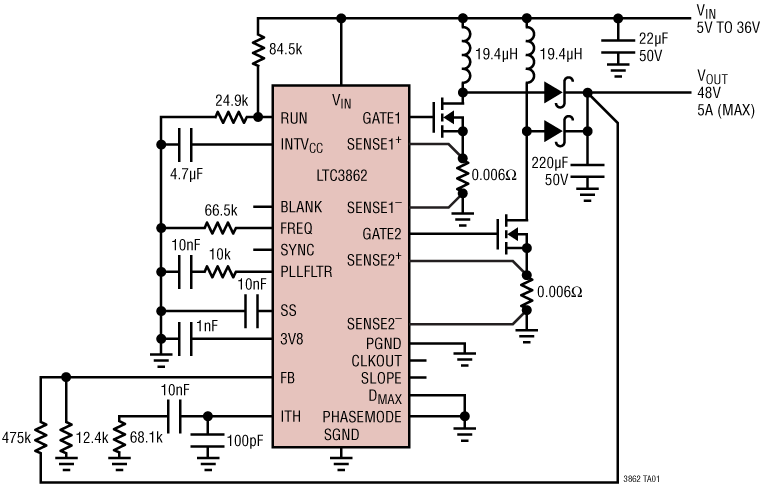

LTC3862 Application Circuit LTC3862 Pin Configuration LTC3862 Pin Configuration LTC3862 Pin Configuration LTC3862 Performance Graph
