LT1963

製造中

1.5A、低ノイズ、高速過渡応答LDOレギュレータ

データシート
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高速過渡応答に最適化
  • 出力電流：1.5A
  • 損失電圧：340mV
  • 低ノイズ：40μVRMS（10Hzから100kHz）
  • 1mAの消費電流
  • 保護ダイオードが不要
  • ドロップアウト時の制御された消費電流
  • 固定出力電圧：1.5V、1.8V、2.5V、3.3V
  • 可変出力電圧：1.21V～20V
  • シャットダウン時の消費電流：1μA以下
  • 10μFの出力コンデンサで安定
  • 逆バッテリ保護
  • 逆電流なし
  • 熱制限
LT1963
1.5A、低ノイズ、高速過渡応答LDOレギュレータ

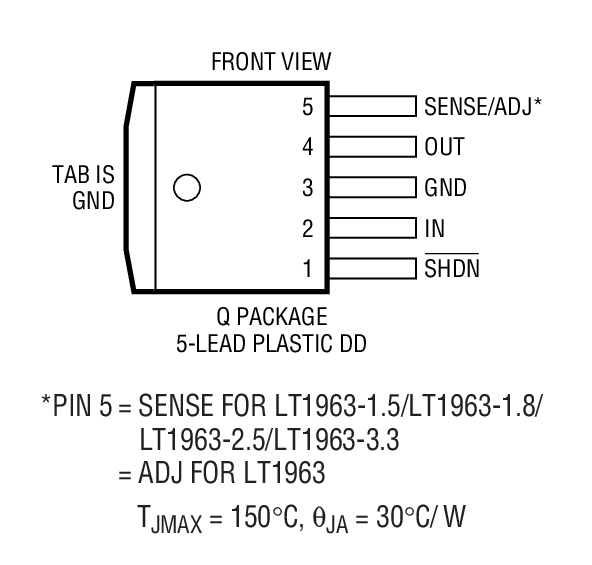

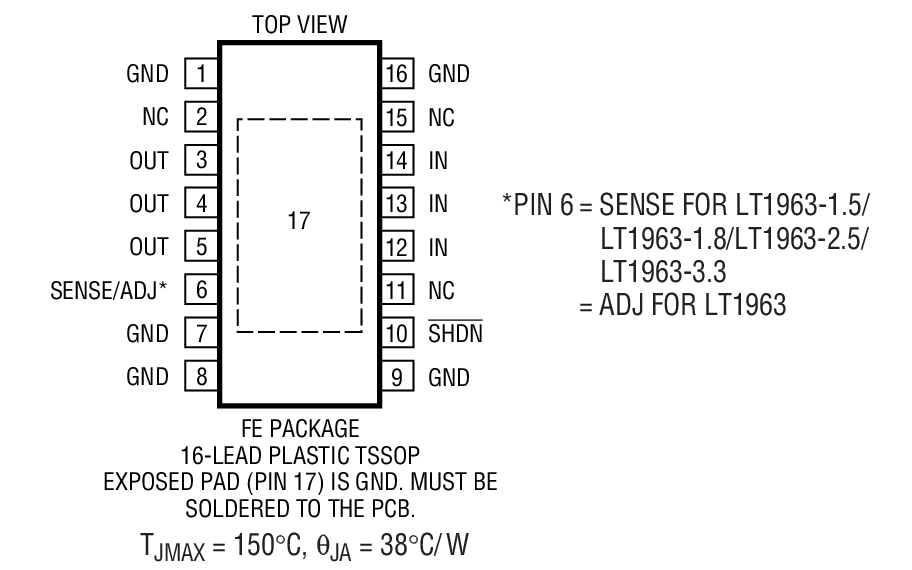

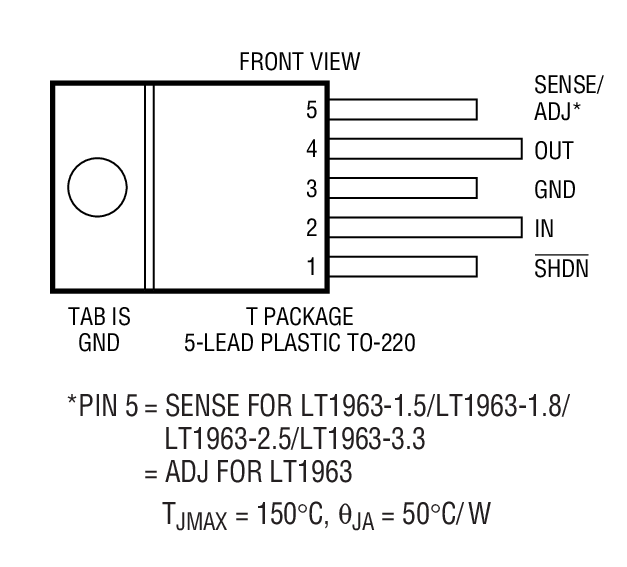

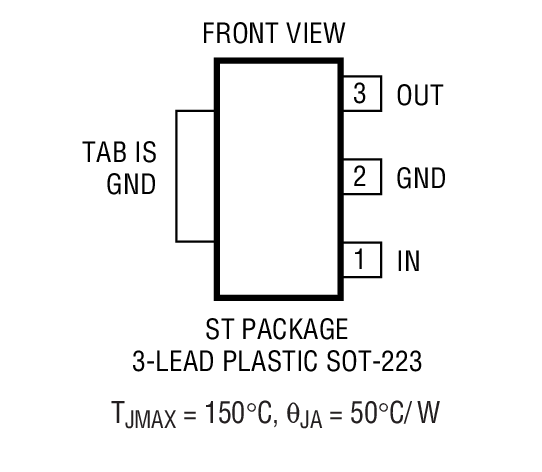

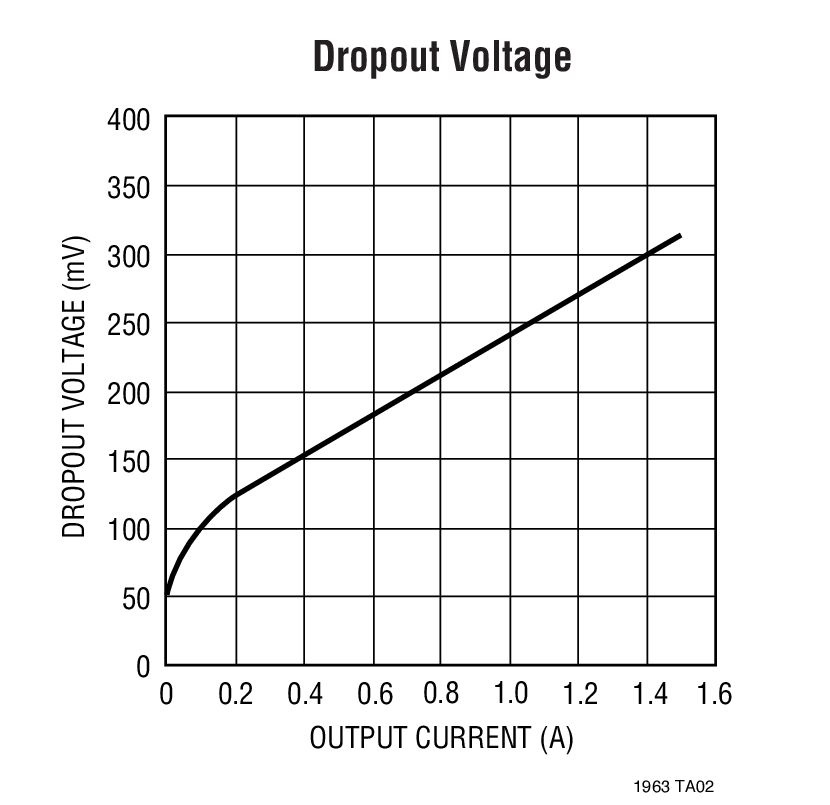

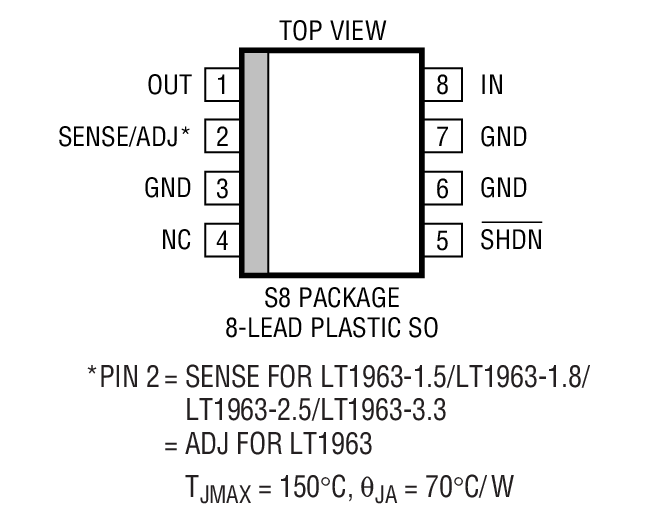

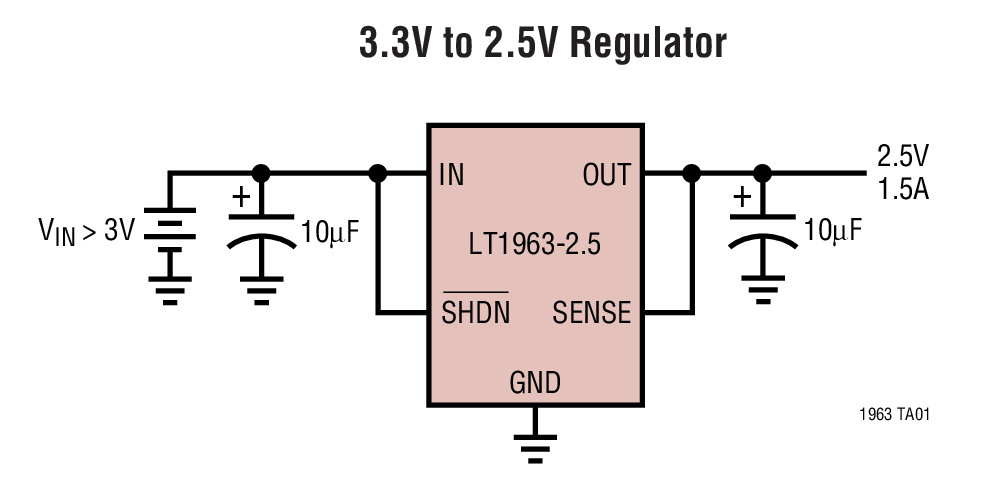

3.3V to 2.5V Regulator Dropout Voltage Product Package 1 Product Package 2 Product Package 3 Product Package 4 Product Package 5
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

アプリケーション・ノート 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
A/Dコンバータ（ADC） 1
LTC2991
新規設計に推奨 I2C インタフェース搭載のオクタル電圧、電流、温度モニタ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT1963
  • LT1963-1.5
  • LT1963-1.8
  • LT1963-2.5
  • LT1963-3.3
  • LT1963A
  • LT1963A-1.5
  • LT1963A-1.8
  • LT1963A-2.5
  • LT1963A-3.3
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC367A

LT1963ES8 Demo Board | Low Noise LDO Regulator, 2.5V ≤ VIN ≤ 20V, VOUT = 1.21V/1.5V/1.8V/2.5V/3.3V @ 1.5A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit DC367A is a low noise micropower voltage regulator using the 1.5A LT1963 in the 8-lead SO package. These circuits are used primarily in voltage controlled oscillators, RF power supplies and, in larger systems, as local regulators. The DC367 has an input voltage range of 2.5V to 20V and provides a jumper-selectable 1.2V/1.5V/1.8V/2.5V/3.3V output at 1.5A.
DC367A
LT1963ES8 Demo Board | Low Noise LDO Regulator, 2.5V ≤ VIN ≤ 20V, VOUT = 1.21V/1.5V/1.8V/2.5V/3.3V @ 1.5A

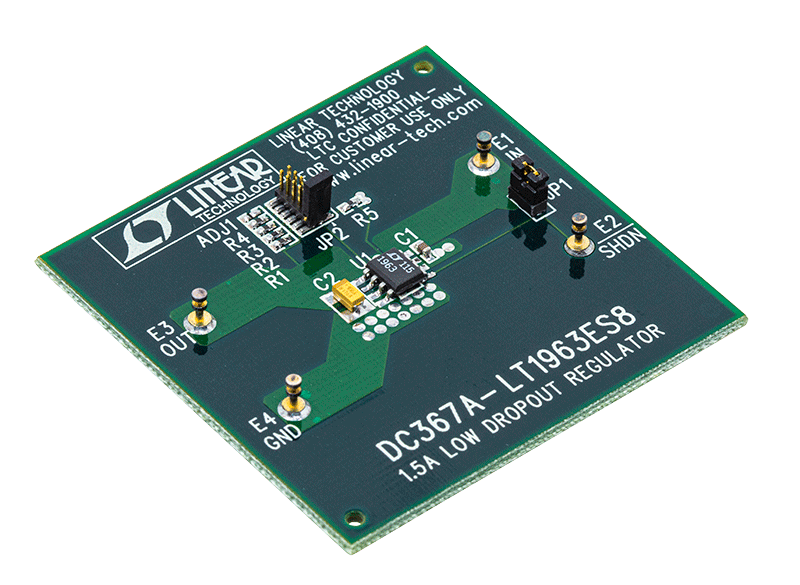

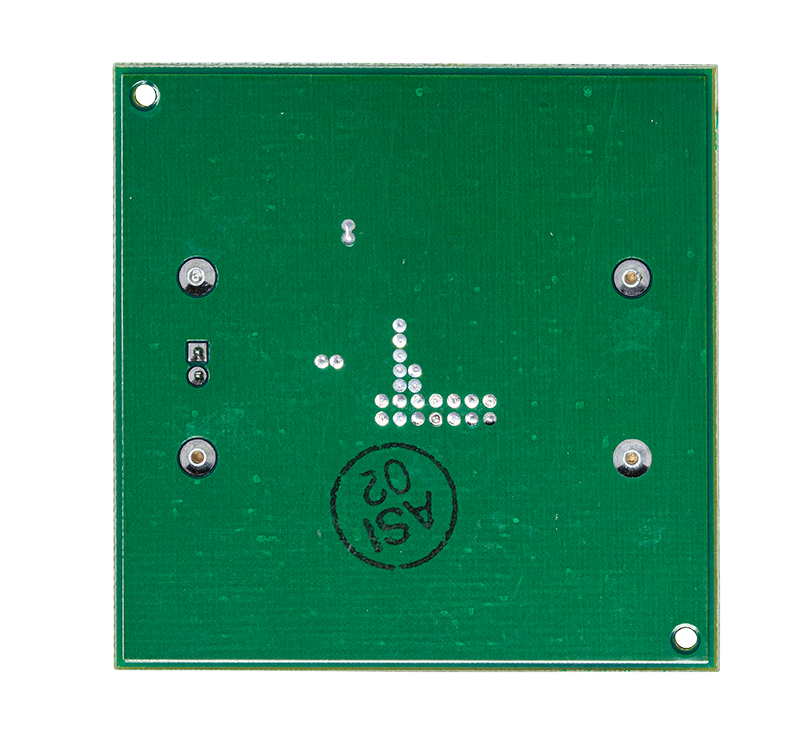

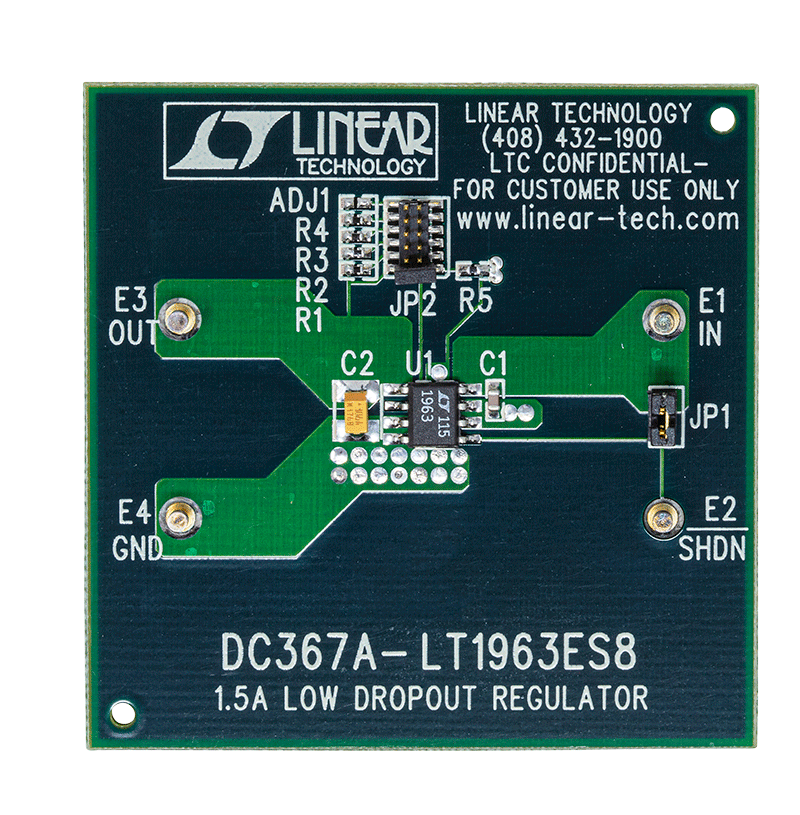

DC367A Evaluation Board DC367A Evaluation Board - Top View DC367A Evaluation Board - Bottom View DC367A - Schematic
