ADUM5230
製造中絶縁型ハーフブリッジ・ドライバ、ハイサイド電源を集積
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格:$2.75
製品の詳細
- 絶縁型ハイサイド電源を集積
- 150mWの2次側電源を内蔵
- 絶縁型ハイサイド/ローサイド出力
- 出力ソース電流: 100mA、出力シンク電流: 300mA
- 優れた同相過渡電圧耐性:>25kV/μs
- 高温動作:105℃
- 電源レベルを調整可能
- ワイドボディの16ピンSOICパッケージ
- 安全性および規制規格の認定を申請中
- UL規格認定:UL1577(2500Vrms、1分間)
- 車載アプリケーション用に認定済み

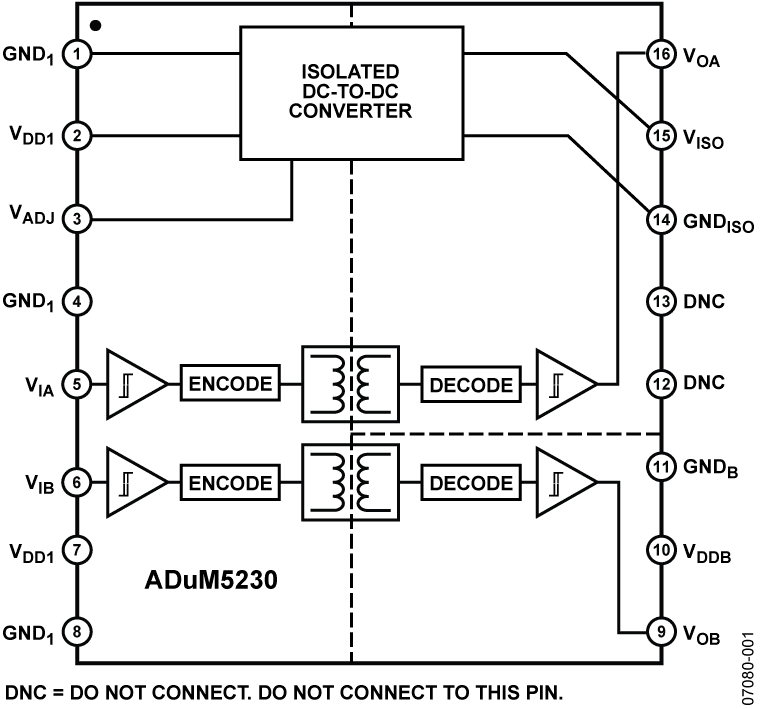

ADuM5230は絶縁型のハーフブリッジ・ゲート・ドライバで、アナログ・デバイセズのiCoupler®技術を使用しており、絶縁されたハイサイド出力とローサイド出力を別個に提供します。CMOSとマイクロトランス技術の組み合わせにより、この製品には絶縁されたハイサイド電源を供給するためのDC/DCコンバータが集積化されています。このため、ブートストラップ回路などの外付けの電源構成につきもののコストやスペース、性能などの問題が解消されています。このハイサイド用の絶縁電源はADuM5230のハイサイド出力だけでなく、ADuM5230とともに使用する外付けのバッファ回路にも電力を供給することができます。
高電圧レベル変換方式を用いるゲート・ドライバに比べ、ADuM5230は入力と各出力間に真のガルバニック絶縁を実現しています。各出力は入力に対して最大±700VPまで動作できるため、負電圧へのローサイド・スイッチングが可能となります。ハイサイドとローサイド間の差動電圧は最大700VPとなります。
アプリケーション- MOSFET/IGBTゲート・ドライバ
- 自動車
- モータ駆動
- 電源
ドキュメント
データシート 2
アプリケーション・ノート 7
技術記事 6
安全性および規制遵守 1
よく聞かれる質問 1
ビデオ 4
安全性および規制遵守 1

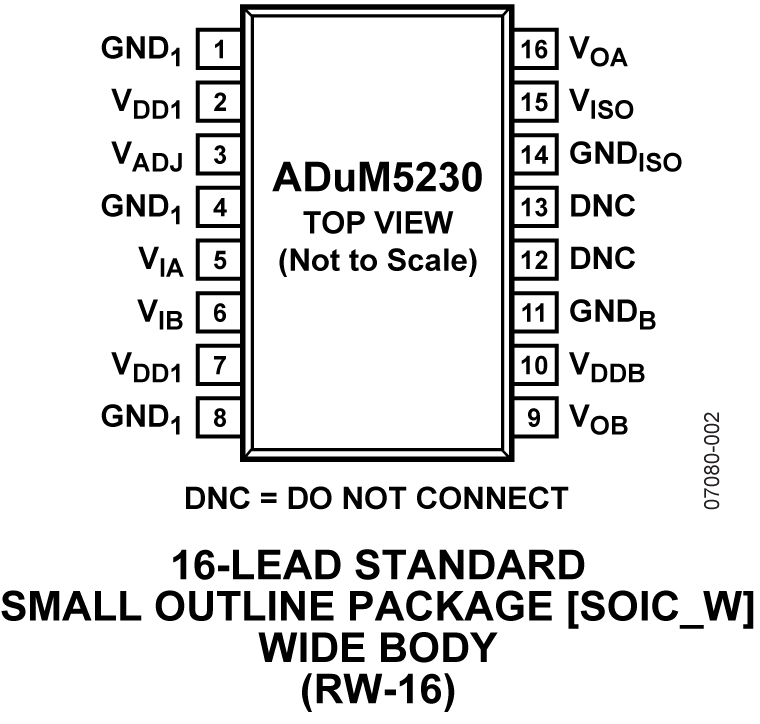

製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADUM5230ARWZ | 16-Lead SOIC Wide | ||
ADUM5230ARWZ-RL | 16-Lead SOIC Wide | ||
ADUM5230WARWZ | 16-Lead SOIC Wide | ||
ADUM5230WARWZ-RL | 16-Lead SOIC Wide |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
6 15, 2016 - 15_0135 Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli |
||
ADUM5230ARWZ | 製造中 | |
ADUM5230ARWZ-RL | 製造中 | |
ADUM5230WARWZ | 製造中 | |
ADUM5230WARWZ-RL | 製造中 | |
6 22, 2015 - 15_0096 ADuM5230 Die Revision and Data Sheet Change |
||
ADUM5230ARWZ | 製造中 | |
ADUM5230ARWZ-RL | 製造中 | |
2 27, 2012 - 11_0066 Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick. |
||
ADUM5230ARWZ | 製造中 | |
ADUM5230ARWZ-RL | 製造中 |
