ADuM4137

新規設計に推奨

高電圧分離型 IGBT ゲート・ドライバ、障害検出機能付き

データシート (Rev. A)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 6 A ピーク・ドライブの出力機能
  • 抵抗上の内部ターンオフ NFET<0.95 Ω
  • 抵抗上の内部ターンオン PFET<1.18 Ω
  • 分割エミッタ過電流検出
  • ミラー・クランプ出力（ゲート・センス入力付き）
  • 分離型の故障出力
  • 分離型温度センサー読出しバック
  • 伝搬遅延
    • 立上がり:105 ns（代表値）
    • 立下がり:107 ns（代表値）
  • 最小パルス幅：70 ns
  • 動作ジャンクション温度範囲 (−40°C ～ +150 °C)
  • VDD1 および VDD2 UVLO
  • ASC 入力
  • 沿面距離 8.3 mm
  • 安全性と規制に対する認定
    • 1 分間で 5 kV 実効値、UL 1577 規格に準拠
    • 「CSA Component Acceptance Notice 5A」に準拠
    • DIN V VDE V 0884-10（VDE V 0884-10）: 2006-12
  • VIORM = 849 VPEAK （強化／基本）
  • AEC-Q100、オートモーティブ・アプリケーション向けの性能を評価済み
ADuM4137
高電圧分離型 IGBT ゲート・ドライバ、障害検出機能付き

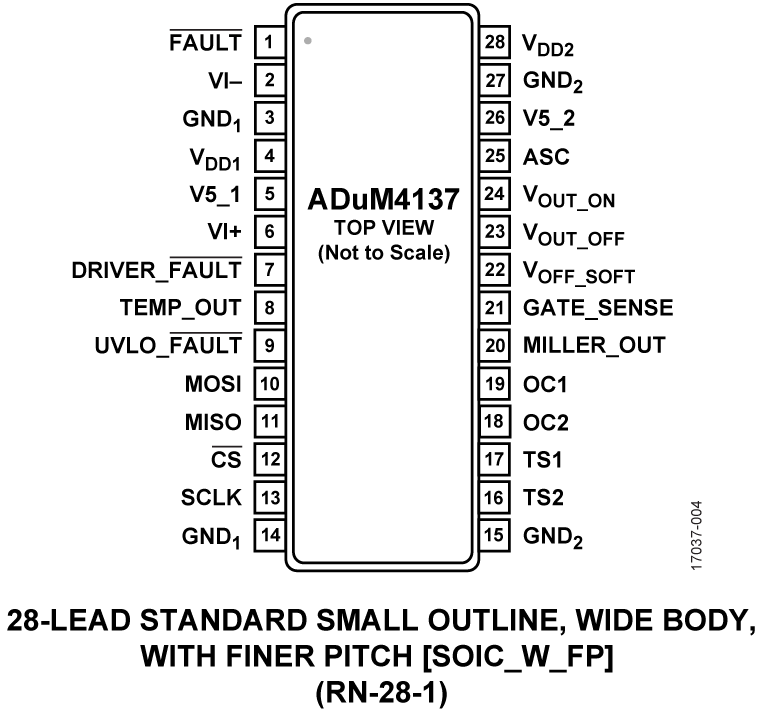

ADuM4137 Functional Block Diagram ADuM4137 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

安全性および規制遵守 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

評価用ソフトウェア 1

ADuM4137 Evaluation Software Labview Source Code

adum4137-eval-software

ツールおよびシミュレーション

IBISモデル 1

評価用キット

eval board
schematic 1
EVAL-ADuM4137

ADuM4137 評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • 6 A ピーク・ドライブの出力機能
  • 出力電力デバイス抵抗：<1 Ω
  • 次のためのテスト･インフラストラクチャ
    • SPI通信
    • ミラー・クランプ
    • 非飽和の検出
    • 2 本の過電流保護ピン
    • 2 本の温度センサー・ピン
    • 故障の通知
    • 2 つのダミー負荷

製品詳細

EVAL-ADuM4137EBZ 評価用ボードはテスト環境で柔軟性を維持しながら、ADuM4137 の高度な機能を実証します。EVAL-ADuM4137EBZ 評価用ボードのレイアウトは、ジャンパピンを使って容易に回路が操作できるように構成されています。レイアウトはさらに最適化でき、それによりシステムの性能が増加します。

EVAL-ADuM4137EBZ 評価用ボードは、USB-SDP-CABLEZ プログラミングケーブルと連携して 2 次側の電子的に消去可能なプログラマブル・リード・オンリー・メモリ（EEPROM）にアクセスし、他の SPI 互換システムでシリアル・ペリフェラル・インターフェース（SPI）バスを駆動するオプションを含んでいます。ADuM4137 には内部に 5 V レギュレータがあるのに対し、USB-SDP-CABLEZ は 3.3 V ロジック電源で動作します。MISO ラインの抵抗デバイダは R21 と R22 の抵抗に含まれており、インターフェースが可能です。

このガイドでは、ADuM4137 評価ソフトウェアを使ってユーザーのトリムビットにアクセスする方法と、EEPROM 設定をシミュレートしてビットを不揮発性メモリにプログラムする方法について説明します。

ADuM4137 のその他の詳細については、ADuM4137 のデータシートを参照してください。この評価用ボードを使用する際は、データシートと併せてこのユーザー・ガイドを参照してください。
EVAL-ADuM4137
ADuM4137 評価用ボード

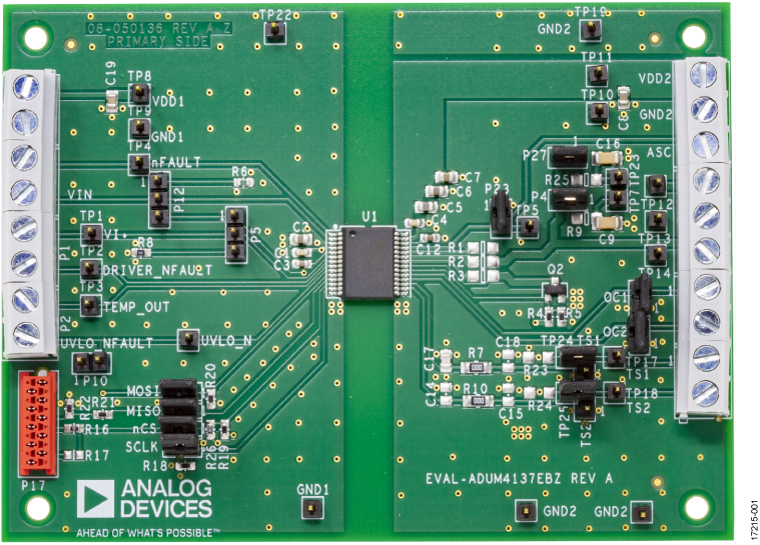

EVAL-ADuM4137EBZ Image
