ADP1055

新規設計に推奨

電源アプリケーション向け、デジタル・コントローラ、PMBusインターフェース付

データシート (Rev. A) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • －40℃～＋125℃動作のEEPROM内のデータは125℃で15年間保持します
  • PMBus Rev1.2準拠
  • コマンド・マスキングを持った32ビットのパスワード保護
  • 64ビットのアドレス・セレクション（16ビット・ベースのアドレス、64ビットまで拡張可能）
  • 625ps分解能の6PWM制御信号
  • デューティ・サイクルのダブル・アップデート・レート
  • デジタル制御ループ（PID＋追加ポールまたはゼロ構成可能）
  • プログラマブル・ループ・フィルタ（CCM、DCM、ロー / ノーマル温度）
  • 周波数の同期化機能
  • ソフト・スタートとソフト停止機能
  • 平均とピーク固定電流モード
  • 外付けPINジャンクション温度センシング機能
  • 4つのGPIO（2つのGPIOは、アクティブ・クランプ・スナバPWMとして構成可能）
  • 高速ライン電圧のフィード・フォワード
  • 効率改善のための適応型デッド・タイム補正
  • 障害記録用の拡張されたブラック・ボックス・レコーダ

    詳細はデータシートをご参照ください。
ADP1055
電源アプリケーション向け、デジタル・コントローラ、PMBusインターフェース付

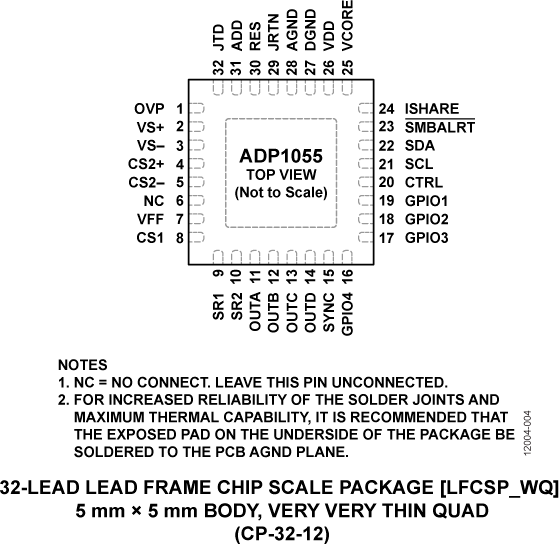

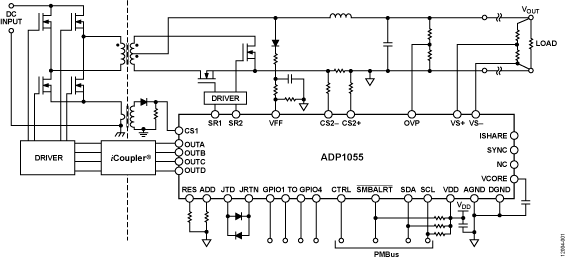

ADP1055 Typical Application Diagram ADP1055 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

アプリケーション・ノート 2

技術記事 4

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

評価用ソフトウェア 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
MOSFET ＆ ゲート・ドライバ 3
ADUM4221
新規設計に推奨 絶縁型ハーフブリッジ・ゲート・ドライバ、調節可能なデッド・タイム、4A出力
ADUM3223
製造中 ハーフ・ブリッジ・ドライバ、4A出力、絶縁型、高精度、3kV rms
ADUM4223
製造中 ハーフ・ブリッジ・ドライバ、4A出力、絶縁型、高精度、5kV rms
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1

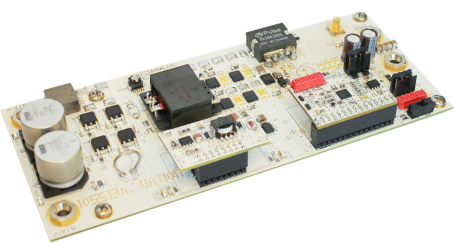

EVAL-ADP1055

ADP1055 Evaluation Board

今すぐ購入 詳細を表示

製品詳細

The evaluation board features an isolated full bridge topology with full bridge secondary side rectification operating at 125KHz switching frequency. Its rated output is 12V, 20A with an input ranging from 38-60VDC.

The evaluation board features the ADP1055 digital controller as the main controller for providing various functions such as PWMs, voltage and current sensing, feedback, etc. It also provides protection features such as OCP, OVP, and OTP.

Advanced features such as black-box, active snubber, constant current mode, double update rate, digital compensation are self contained in the ADP1055.
EVAL-ADP1055
ADP1055 Evaluation Board
