AD9102

製造中

D/Aコンバータ / 波形発生器、14ビット、180MSPS、低消費電力

データシート (Rev. B)
製品モデル
2
1Ku当たりの価格
最低価格：$15.86
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • オンチップの4,096×14ビット・パターン・メモリ
  • DDSを内蔵
  • 消費電力＠3.3V：4mA出力、
    96.54mW＠180MSPS
  • スリープ・モード：5mW＠3.3V未満
  • 電源電圧1.8V～3.3V
  • 10MHz出力におけるナイキスト周波数までのSFDR：87dBc
  • 1kHzオフセットでの位相ノイズ、
    180MSPS、8mA：－150dBc/Hz
  • 差動電流出力：8mA（max）＠3.3V
  • 小型フットプリント：32ピンLFCSP、5mm×5mm LFCSP、3.6mm×3.6mmの露出パッド付、鉛フリー・パッケージ
AD9102
D/Aコンバータ / 波形発生器、14ビット、180MSPS、低消費電力
AD9102 Functional Block Diagram AD9102 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 3

技術記事 1

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ソフトウェア・リソース

コード例 2

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Clocks 1
AD9514
新規設計に推奨 クロック分配IC、1.6GHz、分周器、遅延調整、3出力
高速オペアンプ（帯域幅50MHz以上） 2
ADA4817-1
製造中 オペアンプ、シングル、FastFET、1 GHz、低ノイズ
ADA4817-2
製造中 オペアンプ、デュアル、FastFET、1 GHz、低ノイズ
差動アンプおよびADC用ドライバ 1
AD8129
製造中 差動アンプ、レシーバ、低価格、200MHz
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ADIsimDDS（ダイレクト・デジタル・シンセサイザ）評価ツール ー ベータ版

ADIsimDDS は、選択したデバイスの総合的な性能を数式に基づいてモデル化し、表示します。リファレンス・クロック周波数と所望の出力周波数を入力すると、ADIsimDDS が必要な FTW を計算します。また、総合的なスペクトル性能の推定値をモデル化できるため、外付け再生フィルタの効果を確認できます。

ツールを開く

IBISモデル 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
EVAL-AD9102

AD9102 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • 180 MSPS 14-bit single digital-to-analog converter with SPI interface
  • Balun or amplifier options for differential to single-ended output voltage conversion
  • On-board and external clocking options
  • Small, Arduino Uno form factor
  • Can be used with Mbed-enabled hardware like SDP-K1

製品詳細

The AD9106 and AD9102 evaluation boards are compatible with ARM-based Mbed-enabled boards like SDP-K1 and are designed to connect to Arduino Uno headers.

The evaluation setup can be powered by USB only and does not require a high-frequency waveform generator for clock input. The evaluation board by default uses an on-board 156.25 MHz crystal oscillator as clock source but provides external clocking option. DAC outputs can be transformer-coupled or evaluated with on-board amplifiers.

Along with the hardware, example source codes are provided and can be used as starting point for developing firmware for targeted applications. The evaluation boards and the example source codes with minor changes can work with other Mbed platforms.
EVAL-AD9102
AD9102 Evaluation Board

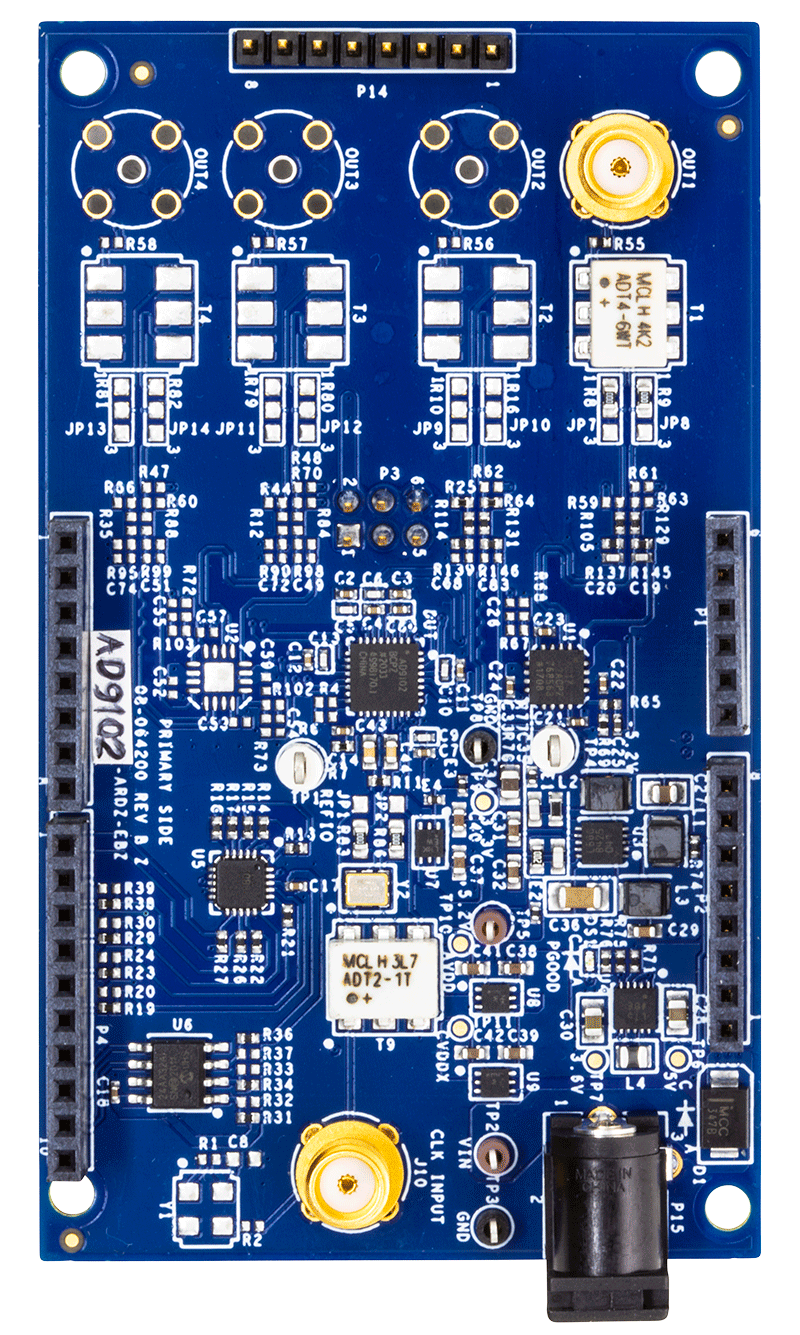

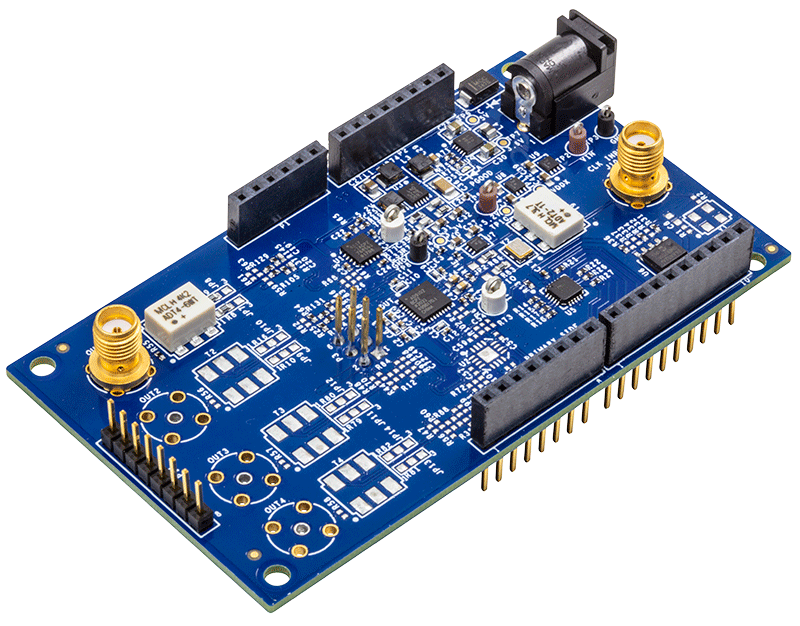

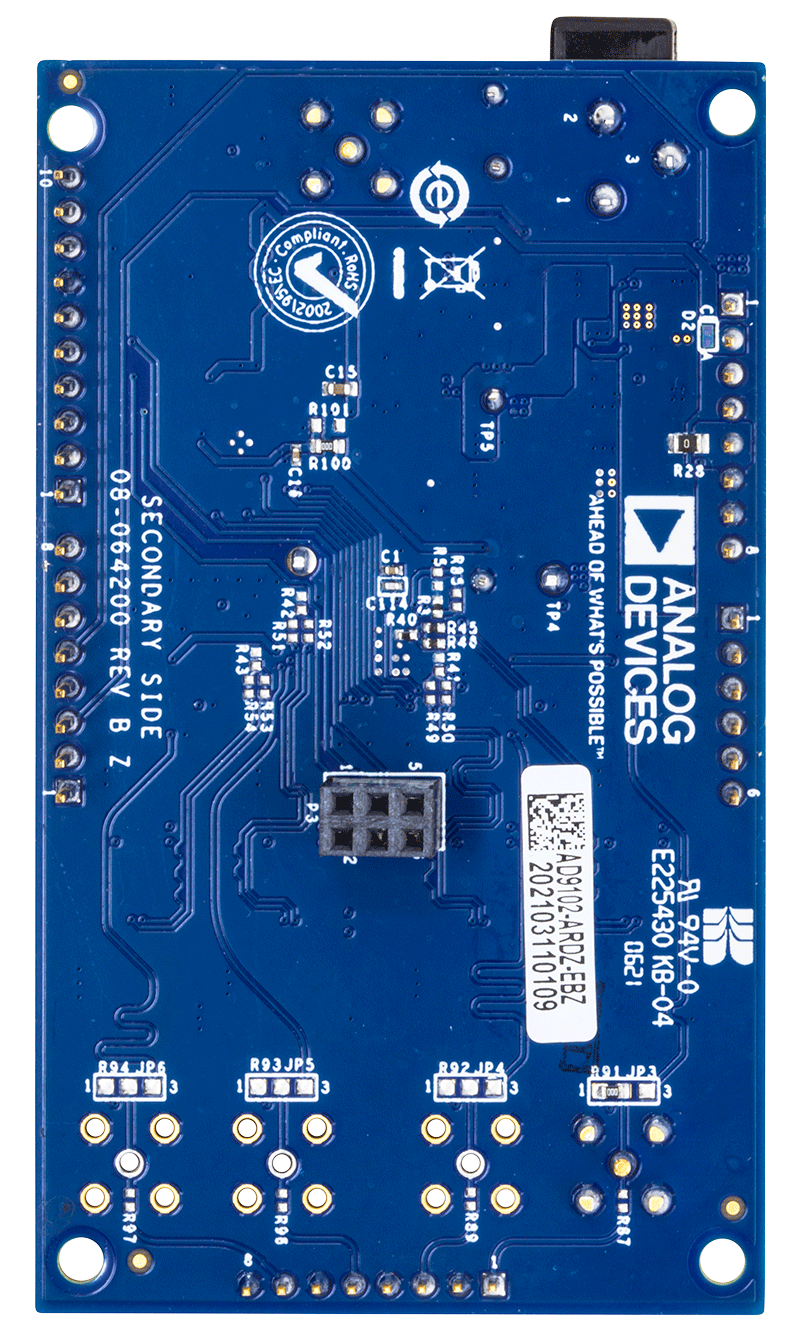

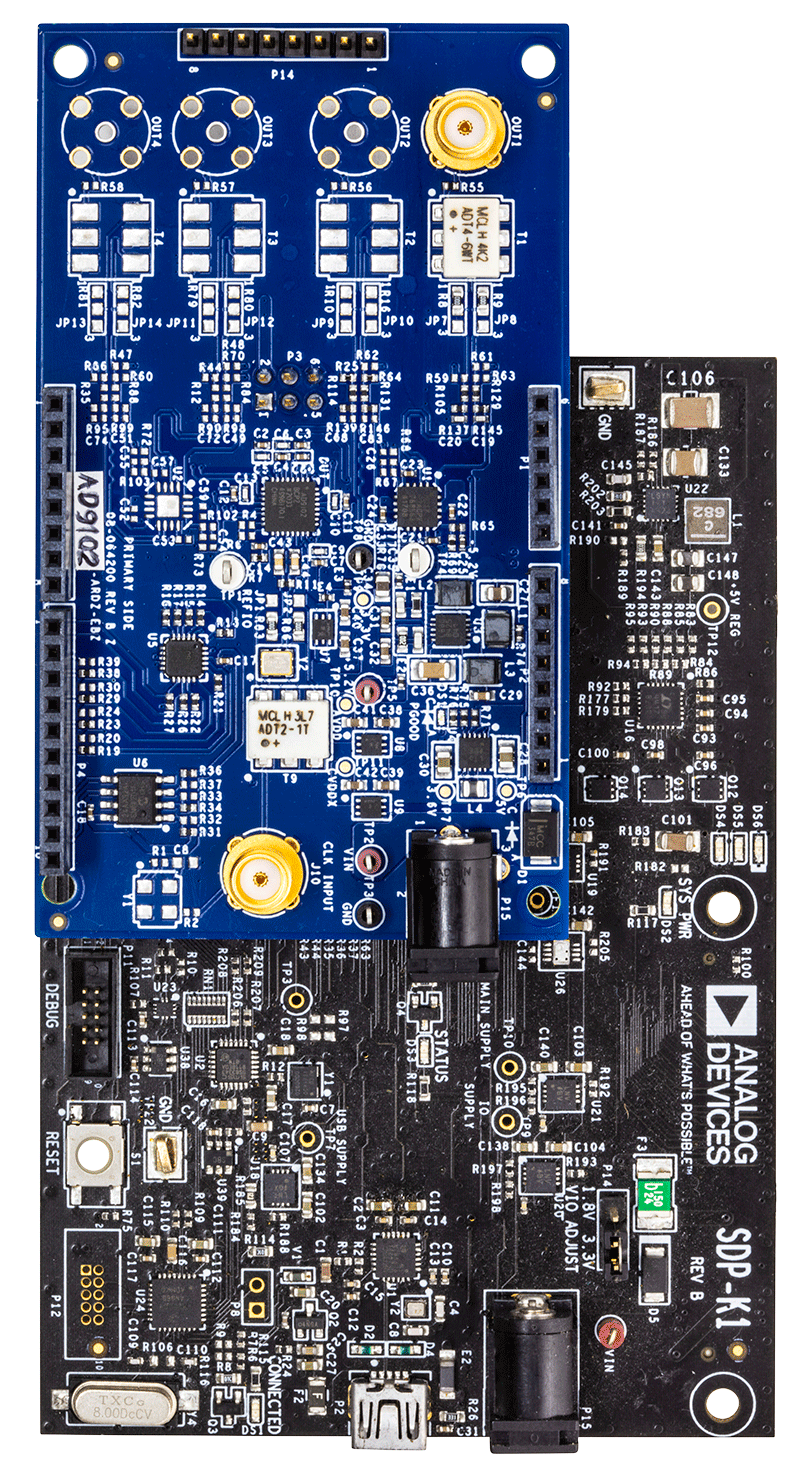

AD9102-ARDZ-EBZ Evaluation Board AD9102-ARDZ-EBZ Evaluation Board - Top View AD9102-ARDZ-EBZ Evaluation Board - Bottom View AD9102-ARDZ-EBZKIT AD9102-ARDZ-EBZKIT - Top View
