LTC6812-1

製造中

15 セル・バッテリ・スタック・モニタ、デイジー・チェーン・インターフェース付き

データシート (Rev. B)
製品モデル
4
1Ku当たりの価格
価格は未定
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 最大 15 個の直列バッテリ・セルを測定
  • 最大合計測定誤差: 2.2 mV
  • スタック可能なアーキテクチャで高電圧システムをサポート
  • 内蔵 isoSPI™ インターフェース
    • 1Mb の孤立シリアル通信
    • 単一のツイスト・ペアを使用（最大 100 メートル）
    • 低い EMI 感度および EMI 放射
    • 双方向により破損ワイヤを保護
  • 245µs でシステム内のすべてのセルを測定
  • 電圧と電流の同期測定
  • 16ビット、デルタシグマ ADC、プログラマブル 3 次ノイズ・フィルタ付き
  • ISO 26262 準拠システム用に設計
  • プログラマブルなパルス幅変調による最大 200mA（最大値）のパッシブ・セル・バランシング
  • 9 個の汎用デジタル I/O またはアナログ入力
    • 温度やその他センサー入力
    • I2C または SPI マスタとして設定可能
  • スリープ・モード電源電流: 6µA
  • 64 ピン eLQFP パッケージ
  • オートモーティブ・アプリケーション向けにAEC-Q100規格準拠
LTC6812-1
15 セル・バッテリ・スタック・モニタ、デイジー・チェーン・インターフェース付き

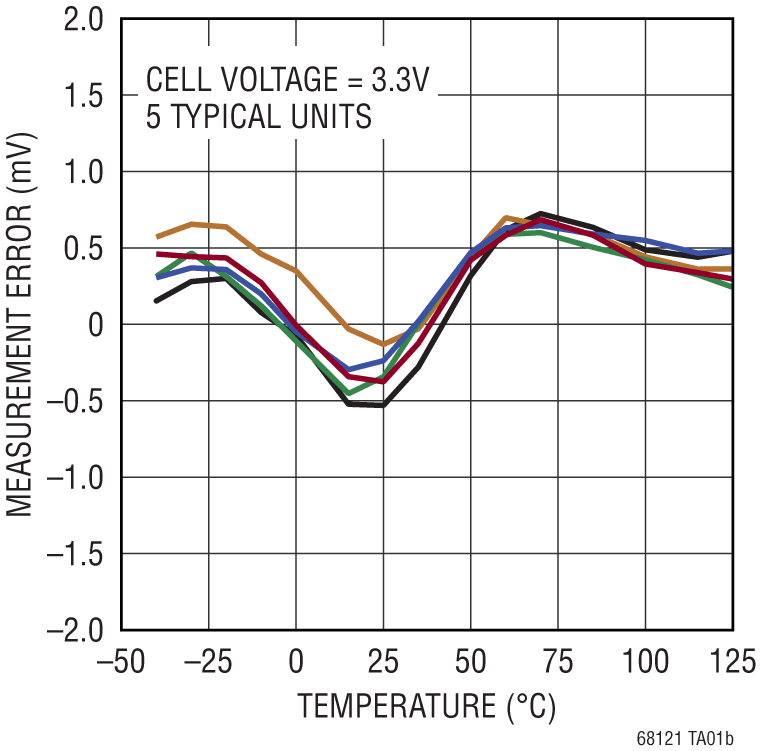

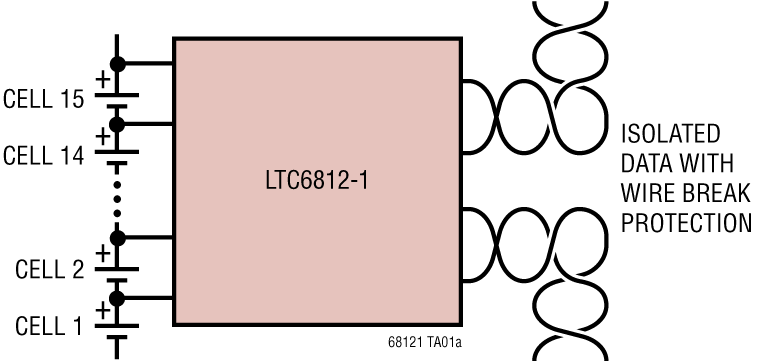

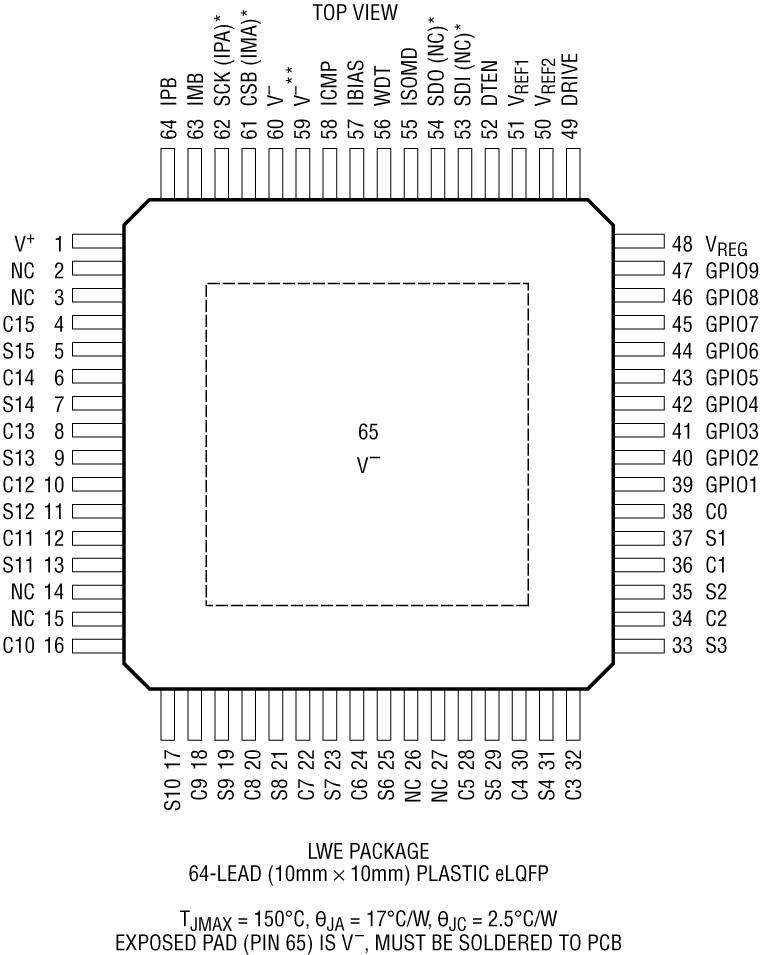

LTC6812-1 Application Circuit LTC6812-1 Performance Graph LTC6812-1 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

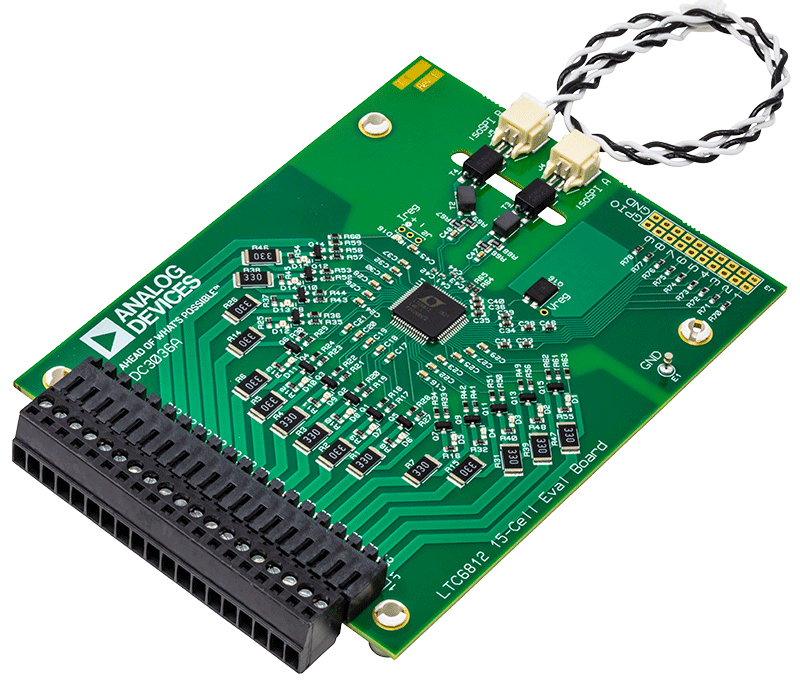

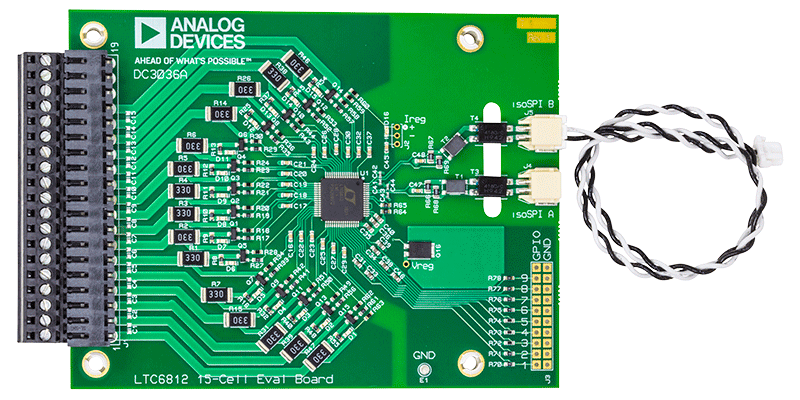

評価用キット

eval board
schematic 1
schematic 2
DC2792A

製造中止：LTC6820デモ用ボード | デュアル・マスタisoSPIアダプタ

今すぐ購入 詳細を表示

製品詳細

この評価用ボードは製造中止となっているため推奨されません。代替ボードはDC2792Bです。

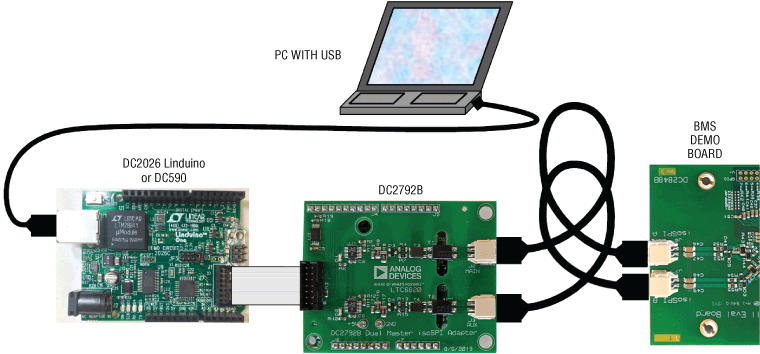

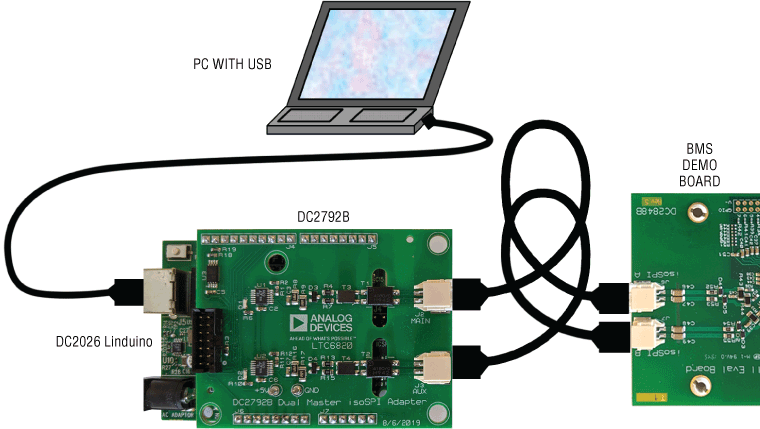

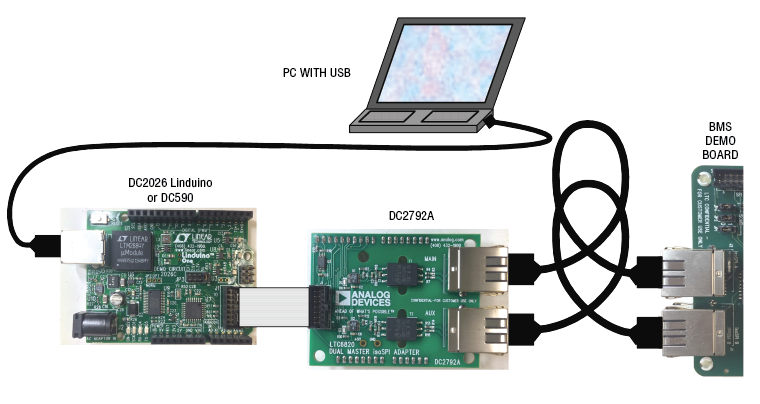

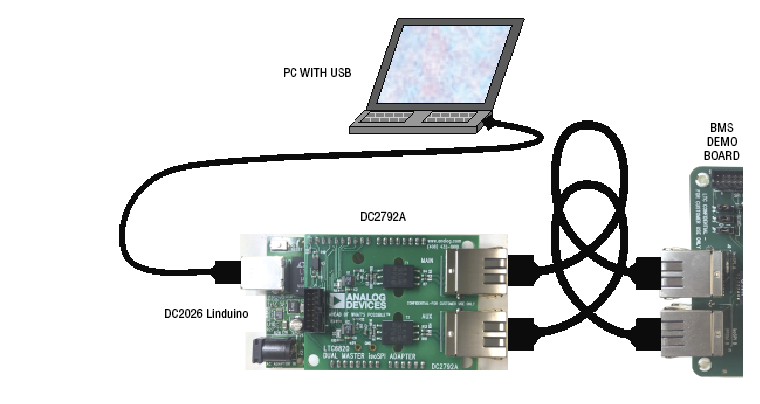

デモ回路DC2792Aは、SPIシリアルとデュアルポートisoSPI間をつなぐアダプタで、マルチプレクスされたLTC6820 isoSPIトランシーバーのペアを使用します。このボードは、isoSPIバッテリ管理（BMS）デバイスを評価する場合に、DC1941の代わりに使用することができますが、利用可能な場合には、反転isoSPI機能を実行するための第2のisoSPIマスタとしても機能します。SPIインターフェースは、DC590またはDC2026のいずれかのUSBアダプタから、従来の14ピン・リボン・ケーブルを介して提供することも、Linduino「シールド」としてDC2026に直接取り付けることもできます。メインおよび補助の2つのisoSPIポートがあり、それぞれのアクティビティが青色のLEDで示されます。DC1941の代わりに使用する場合は、メイン・ポートを使用する必要があります。DC2792Aの電源は、ホスト・コンピュータのUSBポートから、USBシリアル変換アダプタを介して間接的に供給されます。
