AD7175-8

新規設計に推奨

真のレールtoレール・バッファ付き、24ビット、8/16チャンネル、250 kSPS、Σ-Δ型A/Dコンバータ

製品モデル
3
1Ku当たりの価格
最低価格：$15.07
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高速で柔軟な出力レート：5 SPS ～ 250 kSPS
  • チャンネル・スキャン・データレート：50 kSPS/チャンネル（セトリング時間20 μs）
  • 性能仕様
    • ノイズ・フリー・ビット数：17.2 @ 250 kSPS
    • ノイズ・フリー・ビット数：20.2 @ 2.5 kSPS
    • ノイズ・フリー・ビット数：24 @ 20 SPS
    • INL：FSRの±1 ppm
  • 50 Hzと60 Hzのフィルタ除去比：85 dB @ 50 msセトリング
  • 入力チャンネルがユーザー設定可能
    • 8完全差動チャンネル又は16シングル・エンド・チャンネル
    • クロスポイント・マルチプレクサ
  • 2.5 Vリファレンスを内蔵（ドリフト±2 ppm/℃）
  • 真のレールtoレールのアナログ入力バッファとリファレンス入力バッファ

    詳細はデータシートをご参照ください。
AD7175-8
真のレールtoレール・バッファ付き、24ビット、8/16チャンネル、250 kSPS、Σ-Δ型A/Dコンバータ

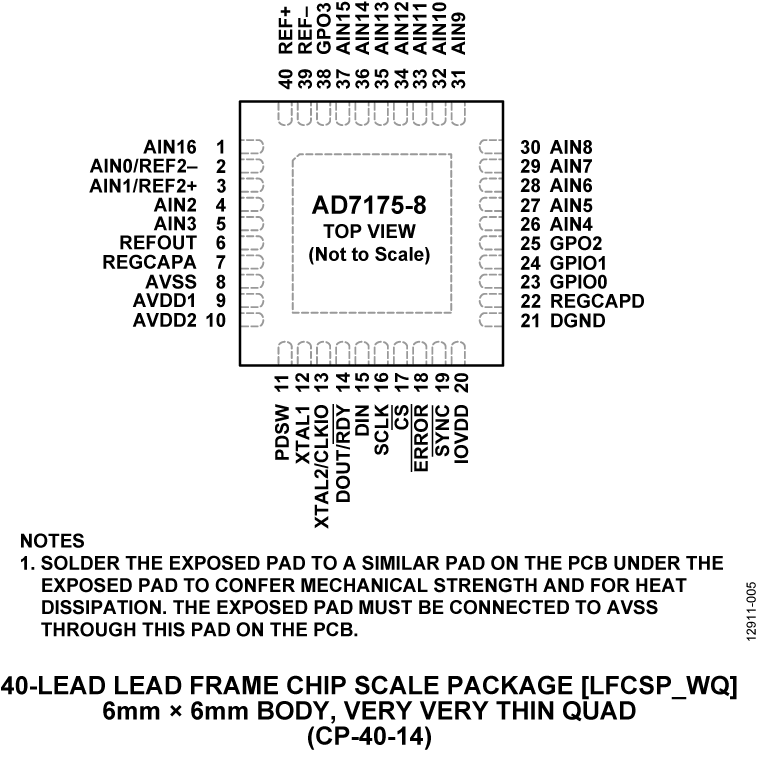

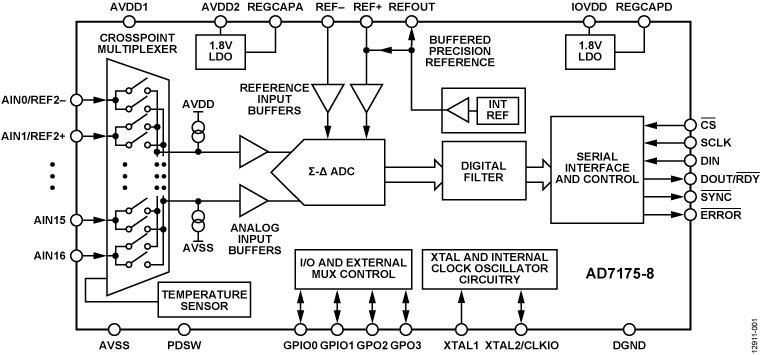

AD7175-8 Functional Block Diagram AD7175-8 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

ユーザ・ガイド 1

アプリケーション・ノート 1

技術記事 1

情報 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 2

ツールおよびシミュレーション

Virtual Eval（仮想評価、 ベータ版）

Virtual Evalは、ADC、DAC、およびその応用製品評価を支援するウェブベースの設計ツールです。アナログ・デバイセズのサーバ上にあるモデルを使用して、重要な部品の性能特性をわずか数秒でシミュレートします。使用時は、入力トーンや外部ジッタなどの動作条件のほか、ゲインやデジタル・ダウンコンバージョンといったデバイス機能を設定してください。ノイズ、歪み、分解能、FFT、タイミング図、周波数応答プロット、その他さまざまな性能特性を確認することができます。

ツールを開く

IBISモデル 1

Signal Chain Designer – BETA版

Signal Chain Designerは、複雑な高精度シグナル・チェーンの構築、シミュレーションを行うために設計されたウェブベースのツールです。PCBを作成する前に、伝達関数、ノイズ、消費電力、入力範囲、DCエラーなど、回路の性能を確認できます。さまざまな部品やアーキテクチャを素早く試すことができます。シグナル・チェーンはLTspiceにエクスポートして更に解析を行うことができます。

ツールを開く

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD7175-8ARDZ

Evaluating the AD7175-8 24-Bit, 8-/16-Channel, 250kSPS, Sigma-Delta ADC with True Rail-to-Rail Buffers

今すぐ購入 詳細を表示

機能と利点

  • Full featured evaluation board for the AD7175-8
  • PC control in conjunction with the Analog Devices, Inc., SDP-K1 board (EVAL-SDP-CK1Z)
  • PC software for control and data analysis (time domain)
  • Standalone capability

製品詳細

The EVAL-AD7175-8ARDZ evaluation board features the AD7175-8, a 24-bit, 250kSPS analog-to-digital converter (ADC) with integrated analog input buffers, on-board power supply regulation, and an external amplifier section for amplifier evaluation. A 5V USB is regulated to 5V and 3.3V; this supplies the AD7175-8 and support components. The evaluation board connects to a USB port via the system demonstration platform (SDP) controller board EVAL-SDP-CK1Z (SDP-K1).

The AD717x ACE software fully configures the AD7175-8 device functionality via a user accessible register interface and provides DC time domain analysis in the form of waveform graphs, histograms, and associated noise analysis for ADC performance evaluation. Full specifications on the AD7175-8 are available in the product data sheet, which must be consulted in conjunction with this user guide when working with the evaluation board. Full details for the SDP-K1 controller board are available on the Analog Devices website.
EVAL-AD7175-8ARDZ
Evaluating the AD7175-8 24-Bit, 8-/16-Channel, 250kSPS, Sigma-Delta ADC with True Rail-to-Rail Buffers

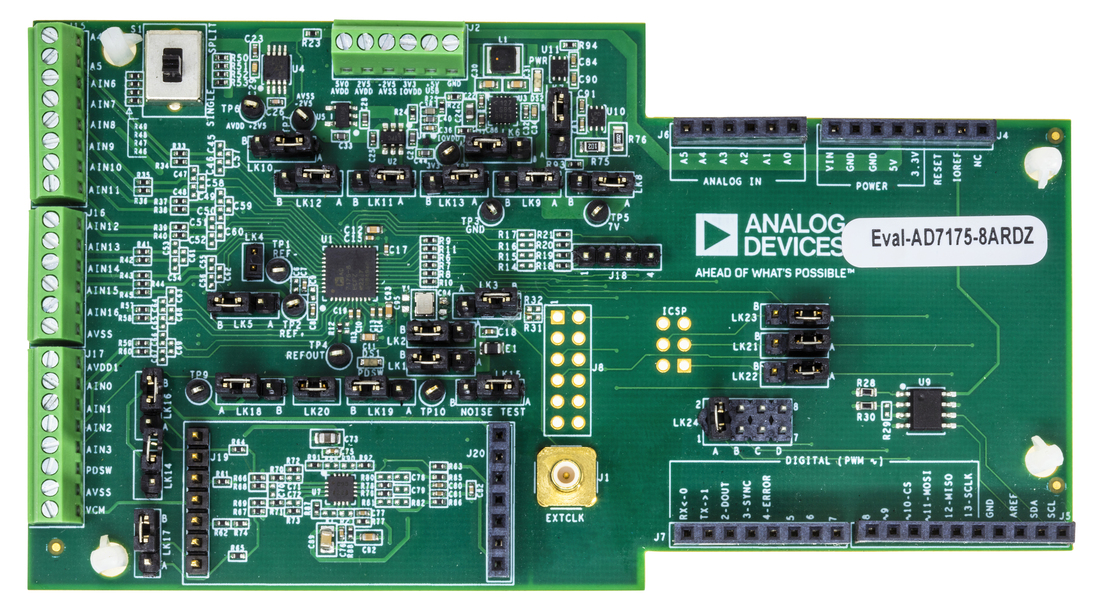

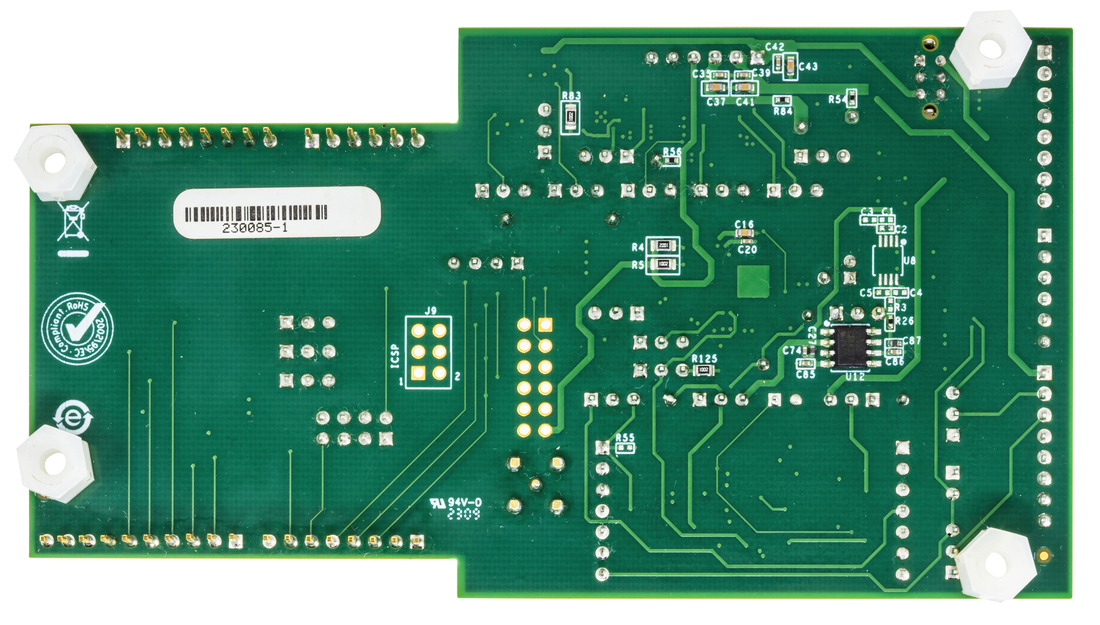

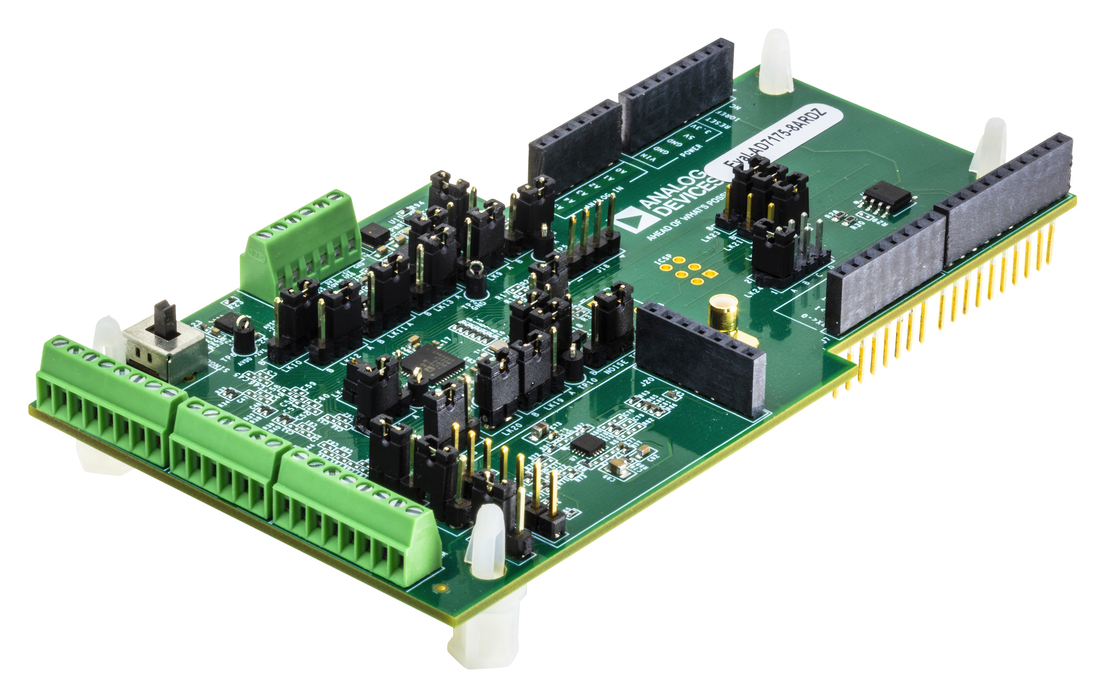

EVAL-AD7175-8ARDZ Board Photo Angle View EVAL-AD7175-8ARDZ Board Photo Top View EVAL-AD7175-8ARDZ Board Photo Bottom View
