MAX9268

量产

吉比特多媒体串行链路解串器，具有LVDS系统接口

单链路解串器，带有LVDS接口和集成控制通道，理想用于数字视频产品

数据手册 (Rev. 2)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 可以与任何GMSL串行器配合使用
  • 2.5Gbps载荷数据速率、交流耦合串行链路
  • 扰码8b/10b行编码
  • 支持24位色彩的WXGA (1280 x 800)分辨率
  • 8.33MHz至104MHz (3通道LVDS)或6.25MHz至78MHz (4通道LVDS)输出时钟
  • 4位至32位字长、8kHz至192kHz I²S音频通道支持高清音频信号
  • 内置半双工/全双工双向控制通道(100kbps至1Mbps)
  • 2路三电平输入支持9个器件地址
  • 中断信号支持显示面板的触摸屏功能
  • I²C主机用于外设控制
  • 串行链路输入端具有均衡器
  • LVDS输出和控制输出具有可编程扩频功能，有效降低EMI
  • 串行数据时钟恢复电路无需外部时钟
  • 自动数据速率检测允许实时修改数据速率
  • 内置PRBS发生器用于串行链路的BER测试
  • ISO 10605和IEC 61000-4-2 ESD保护
  • -40°C至+105°C工作温度范围
  • 1.8V至3.3V I/O电源、3.3V核电源
  • 专利申请中
MAX9268
吉比特多媒体串行链路解串器，具有LVDS系统接口

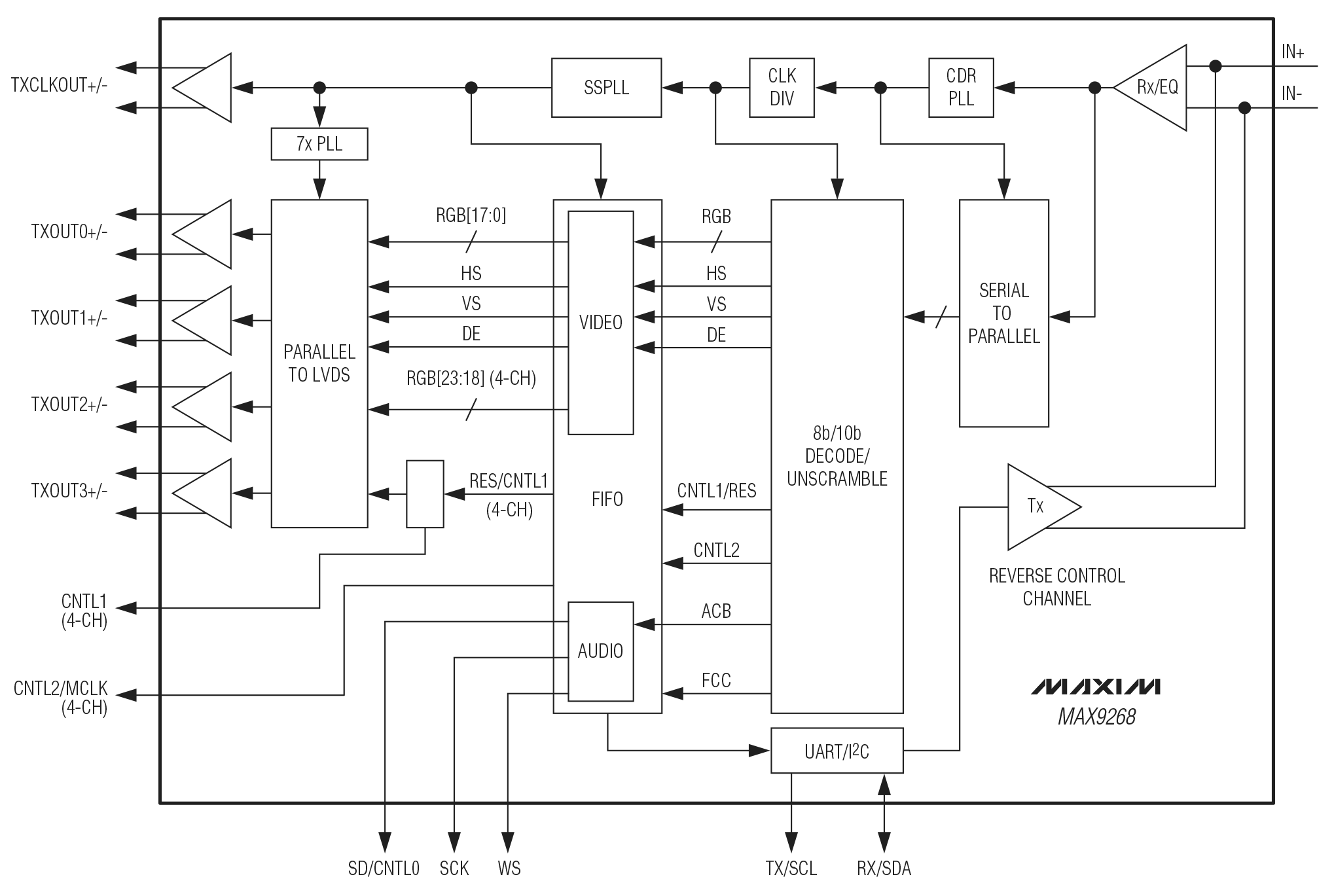

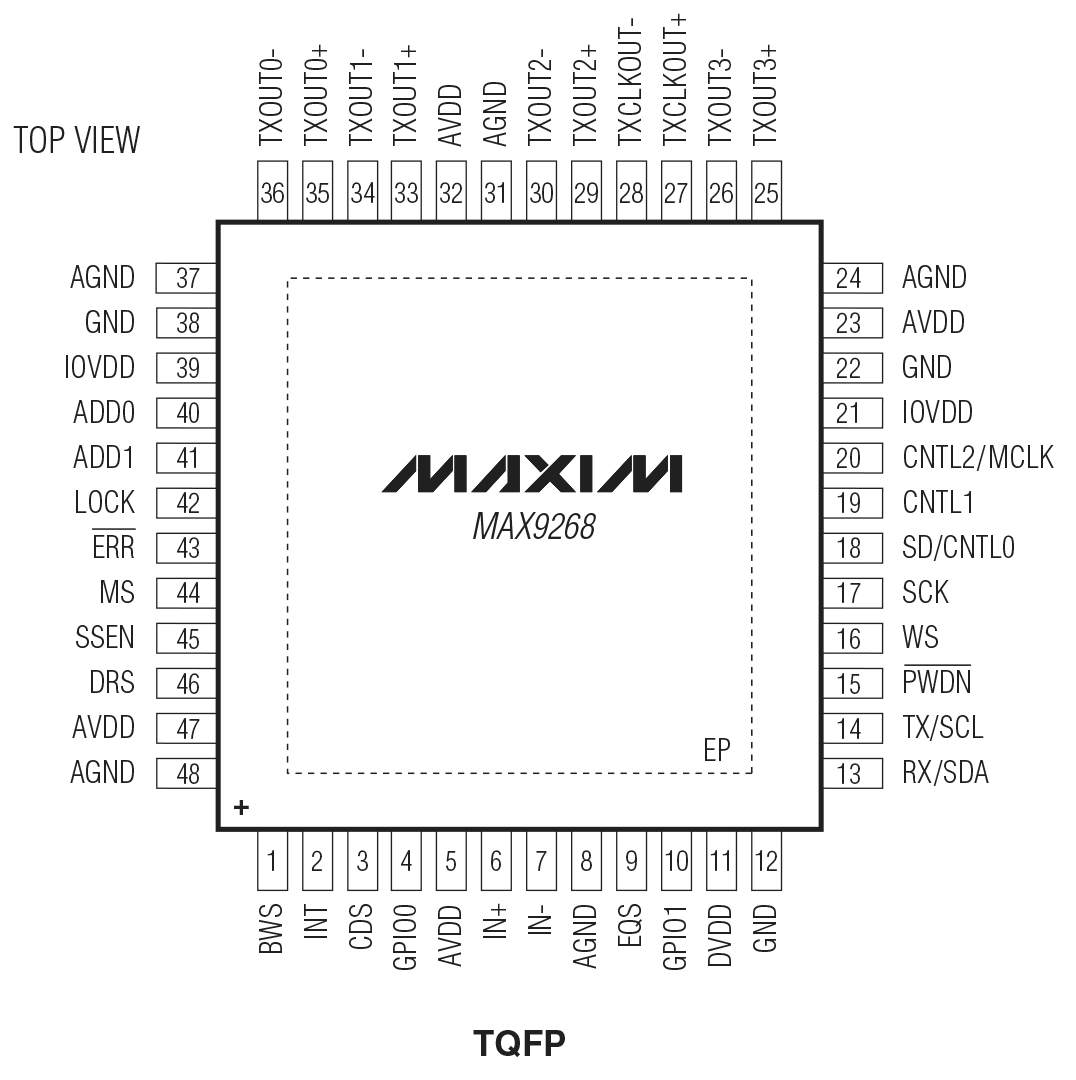

MAX9268 Functional Diagram MAX9268 Pin Configuration
