MAX66242

推荐新设计使用

DeepCover安全认证器，具有ISO 15693、I²C、SHA-256和4Kb用户EEPROM

业界首款具有I2C主机端口、基于SHA-256对称密钥的认证器

数据手册 (Rev. 3)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 完备的假冒/克隆/IP保护引擎
    • SHA-256引擎运行基于对称密钥的双向安全认证
    • 利用高位计数、用户可编程密钥及输入质询实现强安全认证
    • 无电池RF通信
    • 4096位用户EEPROM，带用户可编程存储器
    • 存储器读/写保护选项，包括OTP/EPROM仿真模式
    • 唯一的工厂编程64位识别码
    • 集成32字节SRAM缓冲器支持更快的HF至I2C传输
  • 灵活的连接和通信能力，支持较宽范围的应用
    • 可编程I/O (PIO)可配置为唤醒或监测/控制信号
    • HF标准ISO/IEC 15693和18000-3 MODE1兼容(13.56 MHz ±7kHz载频)
    • I2C接口 — 主机/从机端口仿真主机微控制器，支持传感器标签应用
    • 能量收集VOUT引脚，为外部元件供电
    • 可选的3.3V供电电压，适合线路和电池供电应用
    • -40°C至+85°C工作温度范围
  • 支持坚固耐用的设计
    • PIO引脚上具有±4kV HBM ESD保护，其他所有引脚上具有±2kV保护
MAX66242
DeepCover安全认证器，具有ISO 15693、I²C、SHA-256和4Kb用户EEPROM

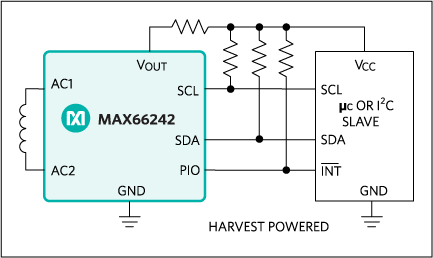

MAX66242: Typical Application Circuit
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

应用笔记 2

设计笔记 1

技术文章 10

Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.
了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
嵌入式安全和1-Wire 1
MAX66300
推荐新设计使用 带SHA-256和RFID读卡器的DeepCover安全认证器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

DeepCover® Security Lab

打开工具

评估套件

eval board
schematic 1
MAX66242EVKIT

MAX66242评估板

立即购买 更多内容

特性和优点

  • 13.56MHz HF接口
  • 通过I2C与板载温度传感器IC (DS7505)通信
  • 用户EEPROM安全认证存储器页读/写操作
  • 用户EEPROM页/块读/写操作
  • 写“密钥”及计算信息验证代码的安全操作
  • 能量收集VOUT用于将LED打开/关断

产品详情

MAX66242评估(EV kit)参考设计板为一个现成使用PCB板，可以用于演示Maxim的MAX662XX家族任何一款芯片的安全双接口标签/应答器的功能。电路板采用八边形天线结构(见评估板照片及完整的数据手册中的图3)，调谐至13.56MHz。

评估板提供给设计师、测试和系统工程师评估MAX66242标签方案的一个现成的平台。评估板允许用户去评估器件主要特性的性能和能力，是一个新的NFC/RFID标签设计开始的良好平台。

应用

  • 接入控制
  • 资产跟踪
  • 医用传感器鉴定与校准
  • 打印机色带盒配置与监测
  • 系统知识产权保护

MAX66300-24XEVKIT

Reader and Tag Evaluation Kit for the MAX66300/MAX66240/MAX66242

立即购买 更多内容

特性和优点

  • 安全、非接触RFID读卡器(MAX66300)
    • 3.3V或5V AFE工作电压
    • 通过MAXQ610支持UART和SPI接口
    • 配置适合直接天线连接的低功耗系统
    • 板载13.56MHz和24MHz振荡器
    • 基于对称密钥的安全认证系统
    • 用于电路板复位和MAX66300复位的按钮
    • 端口选择开关控制
    • 用于SPI、UART的跳线和控制信号
  • 具有保护的标签方案，带有外设连接(MAX66242)
    • 13.56MHz HF接口
    • 用户EEPROM安全认证存储器页读/写操作
    • 用户EEPROM页或块读/写操作
    • 写密钥和计算MAC的安全操作
    • 能量收集VOUT，用于将LED打开/关断
    • 通过I2C与板载温度传感器IC DS75S通信
  • 提供MAX66300-24x评估系统软件

产品详情

MAX66300-24x评估板(EV系统)包括MAX66300评估板(EV kit)和MAX66242标签认证器。MAX66300评估板包括用于13.56MHz非接触通信的RFID读卡器和SHA-256安全认证协处理器。RFID读卡器符合ISO 15693标准，安全认证协处理器基于FIPS 180-4标准。MAX66242标签方案符合ISO 15693标准。通过将MAX66300评估板与MAX66242评估板组成一套系统，评估软件可显示质询和响应安全认证过程以及其他器件相关功能。

应用

  • 资产跟踪
  • 消费品认证
  • 血糖仪/监测仪
  • 手持读卡器模块
  • 打印机读卡器(墨盒)
  • 安全门禁控制
MAX66242EVKIT
MAX66242评估板

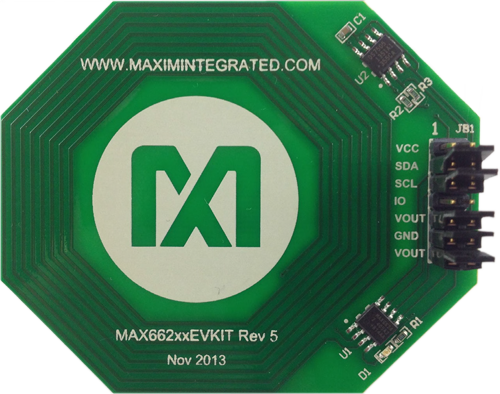

MAX66242EVKIT: EV Kit Photo
MAX66300-24XEVKIT
Reader and Tag Evaluation Kit for the MAX66300/MAX66240/MAX66242
