MAX6078A

推荐新设计使用

低功耗、低漂移、低噪声电压基准

高系统性能基准，采用微小WLP封装，15uA Iq，适用于小空间和电池关键系统

数据手册 (Rev. 3)

产品模型: 6

Viewing:

产品详情

初始精度：±0.04%
温度漂移：10ppm/°C（最大值）
2.5V时12µV_PP噪声（0.1Hz至10Hz）
电源电流：15µA
长期漂移：16ppm（典型值，4000hrs）
3mA源/灌负载电流
提供滤波器选项，以降低高频噪声
100mV压差

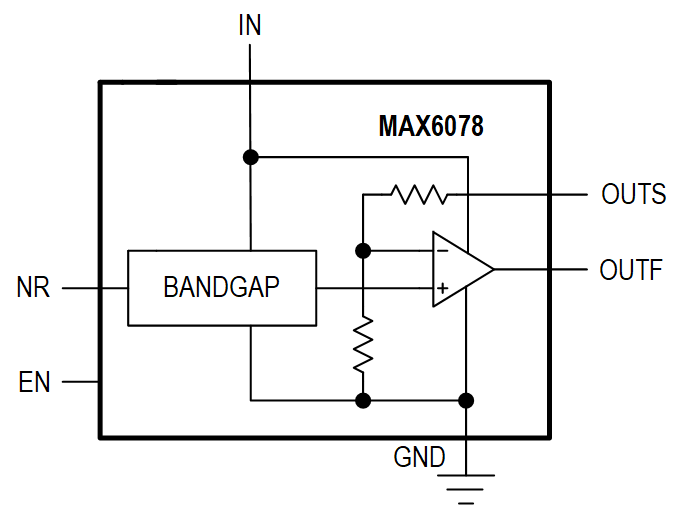

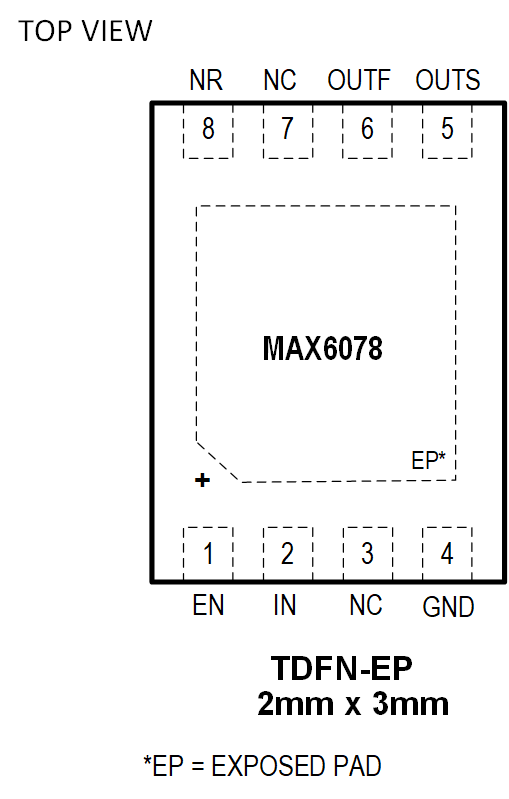

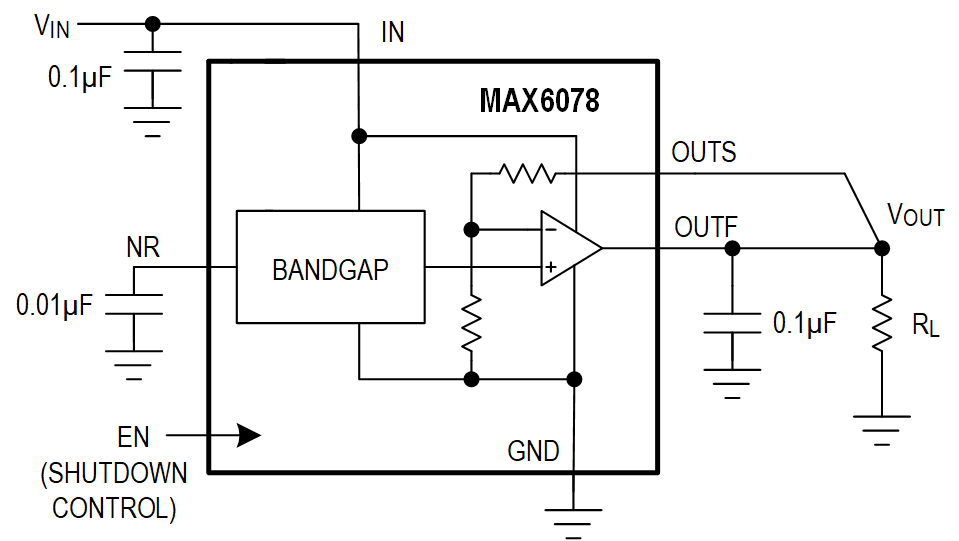

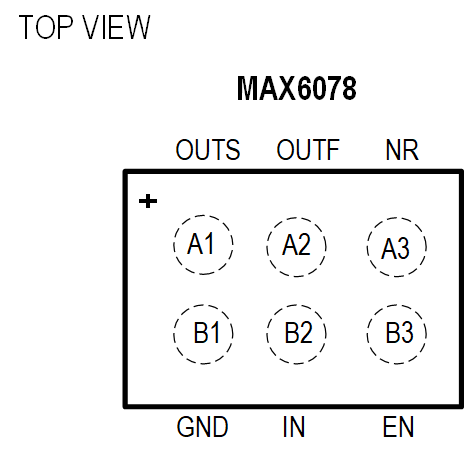

1.5mm x 1.3mm（0.5mm间距）、6引脚WLP和2mm x 3mm、8引脚TDFN-EP封装
电压输出选项：1.25V、2.048V、2.5V、3.0V、3.3V、4.096V和5.0V

参考资料

数据手册 1

MAX6078A Low-Power, Low-Drift, Low-Noise Voltage Reference Data Sheet (Rev.3) 06/12/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX6078AMWT25+	6-WLCSP-N/A	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6078AMWT25+T	6-WLCSP-N/A	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6078AMWT33+	6-WLCSP-N/A	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6078AMWT33+T	6-WLCSP-N/A	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6078AMWT50+	6-WLCSP-N/A	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6078AMWT50+T	6-WLCSP-N/A	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
基准电压源 2
MAX6012	量产	高精度、低功耗、低压差、SOT23-3封装、电压基准
MAX6070	量产	低噪声、高精度系列电压基准

工具及仿真模型

SPICE 模型 1

MAX6078 SPICE Macro Model

评估套件

MAX6078A 评估套件

立即购买更多内容

特性和优点

2.3V至5.5V输入电源范围
输出选项：1.25V、2.048V、2.5V、3.0V、3.3V、4.096V和5.0V
经过验证的PCB布局
完全装配并经过测试
评估MAX6078家族中的任何器件

产品详情

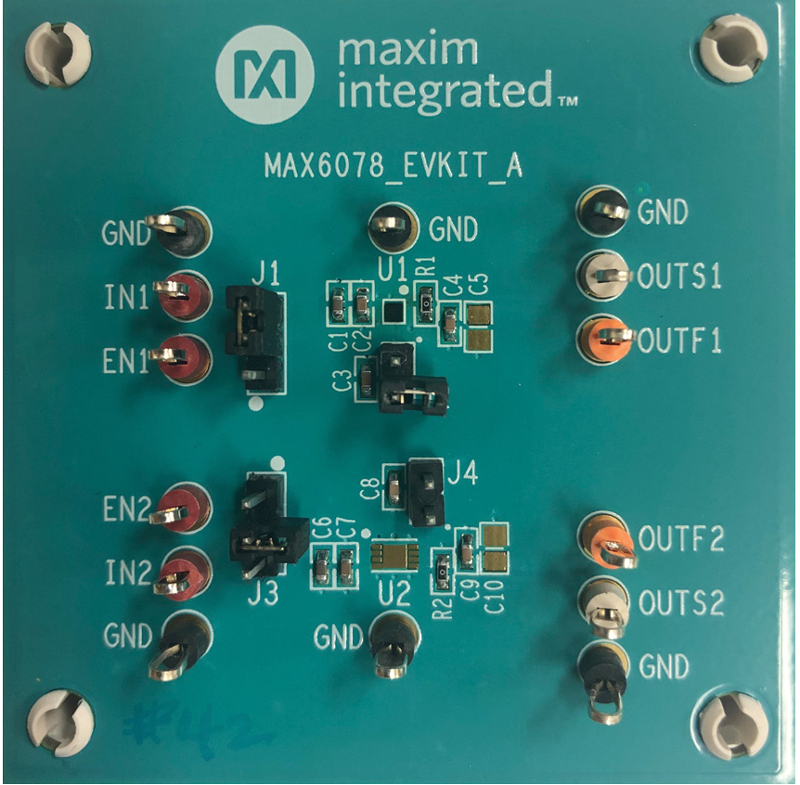

MAX6078评估套件(EV kit)是完全装配并经过测试的电路板，用于评估MAX6078家族低功耗、低噪声、低漂移电压基准。评估套件提供适用于6焊球WLP和8引脚TDFN-EP表贴封装的占位面积，可评估该基准家族中的任何器件。这些基准采用2.3V至5.5V单电源供电，提供的输出选项包括1.25V、2.048V、2.5V、3.0V、3.3V、4.096V和5.0V。

评估套件的U1占位空间上已安装6焊球、WLP封装、2.5V输出(MAX6078AMWT25+)器件，TDFN-EP U2 (MAX6078AMTA25+)为未来产品。评估板也可用于评估MAX6078家族中的任何器件。
