MAX6070
量产低噪声、高精度系列电压基准
高性能SOT23电压基准，最大温度系数为6ppm/°C
- 产品模型
- 56
产品详情

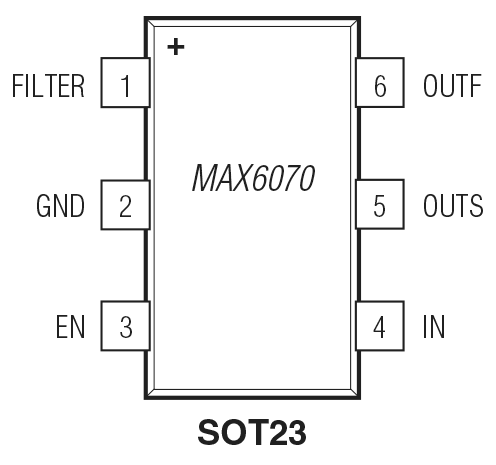

- 6引脚SOT23封装减小系统电路板空间
- 在工作温度和时间范围内具有稳定性能，提高系统精度
- ±0.04%高初始精度
- 1.5ppm/°C (典型值)、6ppm/°C (最大值)低温漂
- 输出2.5V时，具有4.8µVP-P低噪声(0.1Hz至10Hz)
- 200mV低压差
- 85dB高纹波抑制
- 150µA低电源电流降低功耗
- 滤波器选项降低高频噪声
- 输出选项：1.25V、1.8V、2.048V、2.5V、3.0V、3.3V、4.096V和5.0V，覆盖常见电压，适用于较宽范围的应用
- 0.78mm x 1.41mm WLP封装，0.35mm焊球间距
- 通过AEC-Q100认证(请参考订购信息)
MAX6070/MAX6071为超低噪声、低漂移电压基准，采用小尺寸6引脚SOT23封装。输出电压为2.5V时，器件的1/f噪声电压仅为4.8µVP-P，温漂为6ppm/°C (最大值)。MAX6070/MAX6071耗流为150µA，可吸入/源出高达10mA负载电流。低漂移和低噪声指标有利于提高系统精度，理想用于高精度工业应用。MAX6070提供噪声滤波器选项，满足宽带应用的要求。
器件采用6引脚SOT23封装，工作在-40°C至+125°C扩展级工业温度范围。另外提供2.5V选项，采用6引脚、0.78mm x 1.41mm晶圆级封装(WLP)。
应用
- 高精度工业与过程控制
- 高精密ADC和DAC
- 精密电流源
- 精密仪表
参考资料
数据手册 2
可靠性数据 1
设计笔记 3
技术文章 3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
5月 26, 2020 - 2037_AMENDED ASSEMBLY |
||
| MAX6070AAUT12+ | 量产 | |
| MAX6070AAUT12+T | 量产 | |
| MAX6070AAUT18+ | 量产 | |
| MAX6070AAUT18+T | 量产 | |
| MAX6070AAUT21+ | 量产 | |
| MAX6070AAUT21+T | 量产 | |
| MAX6070AAUT25+ | 量产 | |
| MAX6070AAUT25+T | 量产 | |
| MAX6070AAUT30+ | 量产 | |
| MAX6070AAUT30+T | 量产 | |
| MAX6070AAUT33+ | 量产 | |
| MAX6070AAUT33+T | 量产 | |
| MAX6070AAUT41+ | 量产 | |
| MAX6070AAUT41+T | 量产 | |
| MAX6070AAUT50+ | 量产 | |
| MAX6070AAUT50+T | 量产 | |
| MAX6070BAUT12+ | 量产 | |
| MAX6070BAUT12+T | 量产 | |
| MAX6070BAUT18+ | 量产 | |
| MAX6070BAUT18+T | 量产 | |
| MAX6070BAUT21+ | 量产 | |
| MAX6070BAUT21+T | 量产 | |
| MAX6070BAUT25+ | 量产 | |
| MAX6070BAUT25+T | 量产 | |
| MAX6070BAUT30+T | 量产 | |
| MAX6070BAUT33+ | 量产 | |
| MAX6070BAUT33+T | 量产 | |
| MAX6070BAUT41+ | 量产 | |
| MAX6070BAUT41+T | 量产 | |
| MAX6070BAUT50+ | 量产 | |
| MAX6070BAUT50+T | 量产 | |
|
4月 16, 2020 - 2037A ASSEMBLY |
||
| MAX6070AAUT12+T | 量产 | |
| MAX6070AAUT30+T | 量产 | |
| MAX6070AAUT33+ | 量产 | |
| MAX6070BAUT12+T | 量产 | |
| MAX6070BAUT18+ | 量产 | |
| MAX6070BAUT18+T | 量产 | |
|
3月 31, 2020 - 2037N ASSEMBLY |
||
| MAX6070AAUT18+ | 量产 | |
| MAX6070AAUT18+T | 量产 | |
| MAX6070AAUT21+ | 量产 | |
| MAX6070AAUT21+T | 量产 | |
| MAX6070AAUT25+ | 量产 | |
| MAX6070AAUT25+T | 量产 | |
| MAX6070AAUT41+ | 量产 | |
| MAX6070AAUT41+T | 量产 | |
| MAX6070AAUT50+ | 量产 | |
| MAX6070AAUT50+T | 量产 | |
| MAX6070BAUT21+ | 量产 | |
| MAX6070BAUT21+T | 量产 | |
| MAX6070BAUT25+ | 量产 | |
| MAX6070BAUT25+T | 量产 | |
| MAX6070BAUT30+T | 量产 | |
| MAX6070BAUT33+ | 量产 | |
| MAX6070BAUT33+T | 量产 | |
| MAX6070BAUT41+T | 量产 | |
| MAX6070BAUT50+ | 量产 | |
| MAX6070BAUT50+T | 量产 | |
|
4月 8, 2021 - 2026 ASSEMBLY |
||
| MAX6070AAUT18/V+ | 量产 | |
| MAX6070AAUT18/V+T | 量产 | |
| MAX6070AAUT33/V+ | 量产 | |
| MAX6070AAUT33/V+T | 量产 | |
| MAX6070AAUT50/V+ | 量产 | |
| MAX6070BAUT12/V+ | 量产 | |
| MAX6070BAUT12/V+T | 量产 | |
| MAX6070BAUT25/V+ | 量产 | |
| MAX6070BAUT25/V+T | 量产 | |
| MAX6070BAUT33/V+ | 量产 | |
| MAX6070BAUT33/V+T | 量产 | |
| MAX6070BAUT41/V+ | 量产 | |
| MAX6070BAUT41/V+T | 量产 | |
| MAX6070DAUT12/V+ | 量产 | |
| MAX6070DAUT12/V+T | 量产 | |
| MAX6070DAUT25/V+ | 量产 | |
| MAX6070DAUT25/V+T | 量产 | |
| MAX6070DAUT30/V+ | 量产 | |
| MAX6070DAUT30/V+T | 量产 | |
| MAX6070DAUT41/V+ | 量产 | |
| MAX6070DAUT41/V+T | 量产 | |
|
8月 4, 2020 - 1708B5 ASSEMBLY |
||
| MAX6070AAUT33/V+T | 量产 | |
| MAX6070BAUT25/V+T | 量产 | |
|
3月 13, 2019 - 1708B ASSEMBLY |
||
| MAX6070BAUT12/V+ | 量产 | |
| MAX6070BAUT12/V+T | 量产 | |
| MAX6070BAUT33/V+ | 量产 | |
| MAX6070BAUT33/V+T | 量产 | |
| MAX6070BAUT41/V+T | 量产 | |
|
11月 1, 2021 - 2209 ASSEMBLY |
||
| MAX6070BAUT21+ | 量产 | |
| MAX6070BAUT21+T | 量产 | |
