MAX31629
推荐新设计使用I2C 数字温度计和实时时钟
采用微型3mm x 3mm IC集成设计的温度传感器和实时时钟
- 产品模型
- 2
产品详情
- 温度传感器和实时时钟集成于一体，节省空间和成本
- 测量温度范围为-55°C至+125°C（-67°F至+257°F）
- 实时时钟提供持续至2100年的闰年补偿
- 32字节SRAM供通用数据存储
- 采用8引脚TDFN封装
- 功率要求低，有助于在电池供电应用中实现准确的时间/温度测量
- 较宽的电源电压范围：2.2V至5.5V
- 用户可编程性灵活支持不同的应用需求
- 温度计分辨率可由用户编程设置为9、10、11或12位
- 恒温和时间警报设置可由用户定义
- 提供专用开漏警报输出
- 行业标准串行接口可与各种常见的微控制器配合使用
- 通过I2C 串行接口（开漏I/O线）读取/写入数据

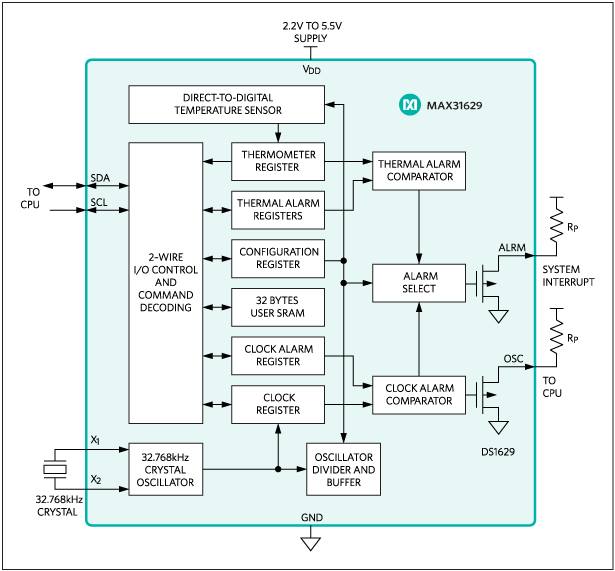

MAX31629 I2数字温度计和实时时钟(RTC)将实时时钟和温度监测器的关键功能都集成在一个小型8引脚TDFN封装中。与器件的通信通过I2C 接口完成。该器件支持较宽的电源范围，功率要求低，有助于在电池供电应用中实现准确的时间/温度测量。
数字温度计以9位至12位温度读数提供器件温度值。
无需额外元件；该器件是真正的"温度-数字"转换器。
时钟/日历可提供秒、分、时、日、星期几、月、某月某日和年等信息。对于少于31天的月份，月底的日期会自动调整，包括针对闰年的更正。它以12小时制或24小时制运行，并且12小时制模式下带有AM/PM指示器。晶振频率根据器件配置在内部分频。提供开漏输出，可用作微控制器的晶振输入。
当测得的温度超过编程设定的过温限值(TH)或当前时间达到编程设定的警报设置时，器件的开漏警报输出将会变为激活状态。用户可以配置由哪个事件（仅时间、仅温度、二者任一或二者均不）生成警报条件。为了存储常规系统数据或时间/温度数据记录，该器件配有32字节SRAM。该器件适用于网络设备、工业设备、办公设备、热数据记录器或任何基于微处理器的热敏系统等应用。
应用
- 数据记录器和任何热敏系统
- 工业设备
- 网络设备
- 办公设备
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX31629MTA+ | Thin Dual Flatpack No Leads, Exposed Pad | ||
| MAX31629MTA+T | Thin Dual Flatpack No Leads, Exposed Pad |
