MAX22208
推荐新设计使用具有集成电流检测功能的 65V、3.8A 四路 H 半桥驱动器
- 产品模型
- 4
产品详情
- 四个独立的半 H 桥驱动器
- 最大工作电压：65V
- 0.3Ω（典型值）RON（高端 + 低端），TA = +25°C
- 完全独立的半桥控制
- 每个 H 桥的电流额定值 (TA = +25°C)：
- IMAX = 3.8A（驱动小容性负载的脉冲电流）
- IRMS = 2A
- 集成电流检测 (ICS)，无需体积较大的外部电阻，提高了效率
- 电流检测输出监视器
- 故障指示器引脚 (FAULT)
- 为每个单独通道提供过流保护 (OCP)
- 欠压锁定 (UVLO)
- 热关断 TSD = +155°C

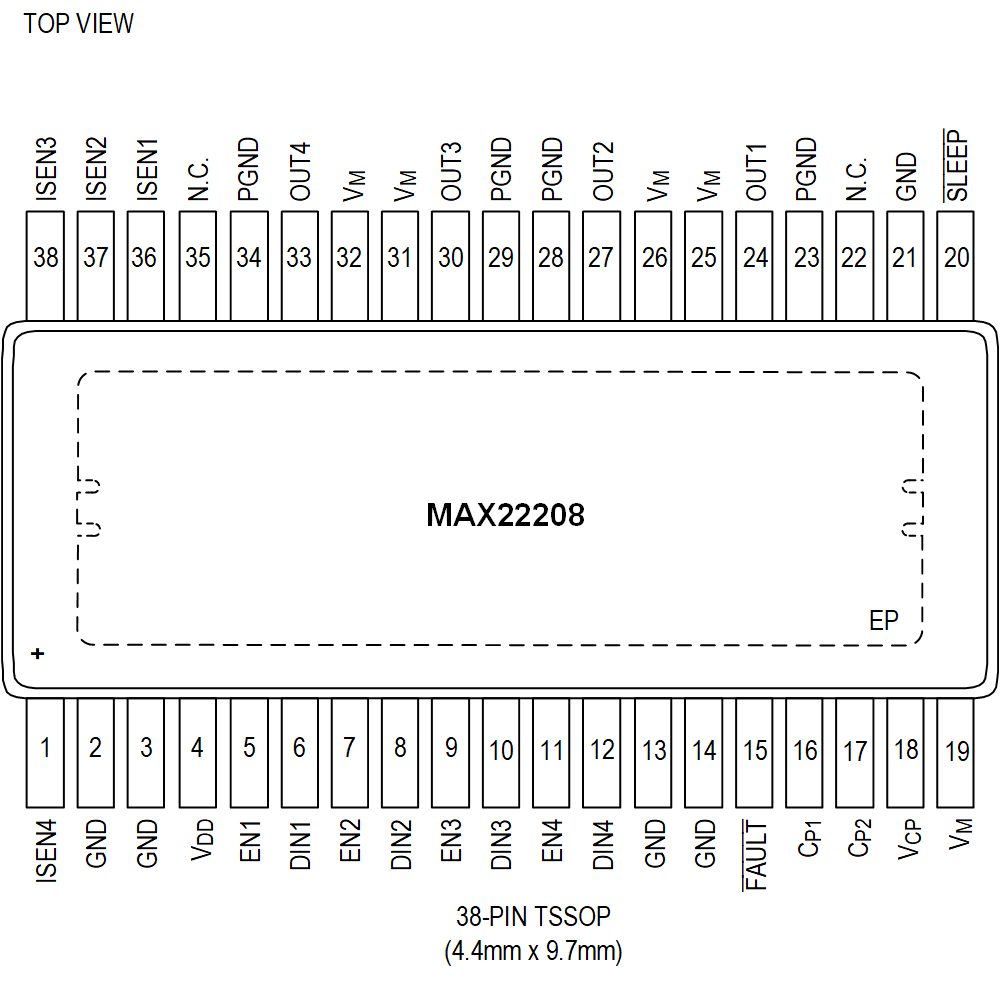

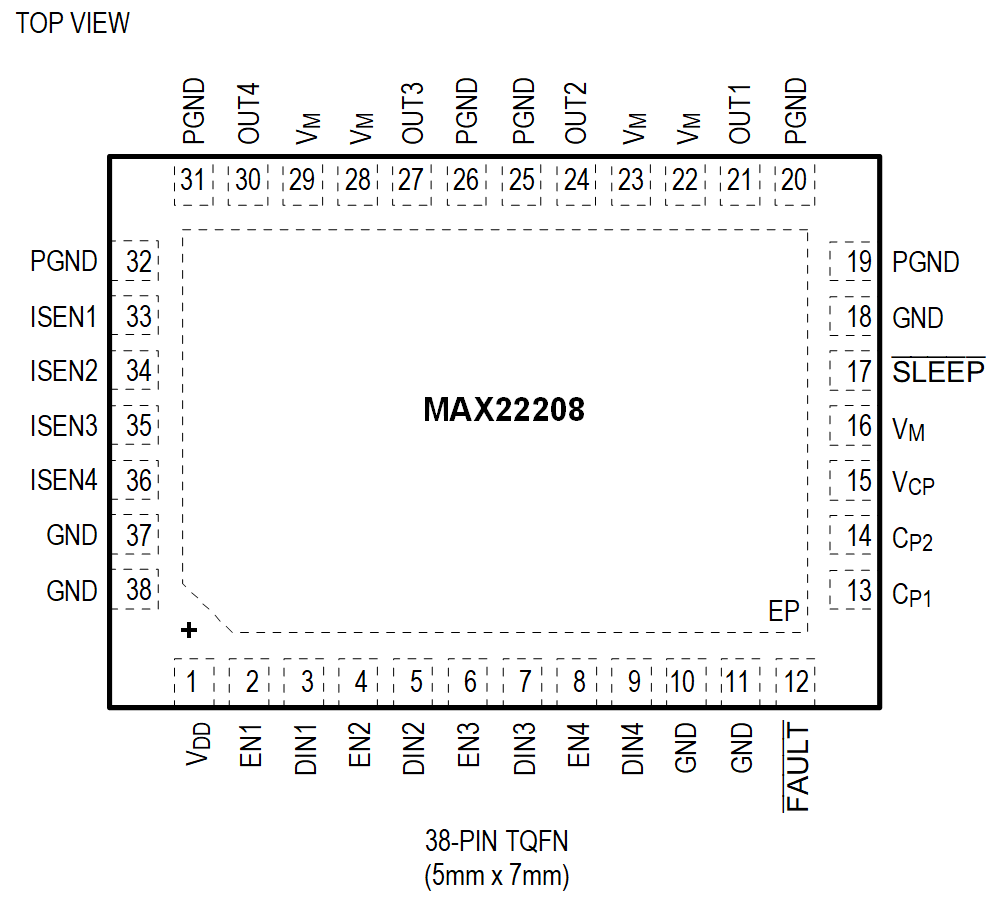

- 5mm x 7mm、38 引脚 TQFN 和 4.4mm x 9.7mm、38 引脚 TSSOP 封装

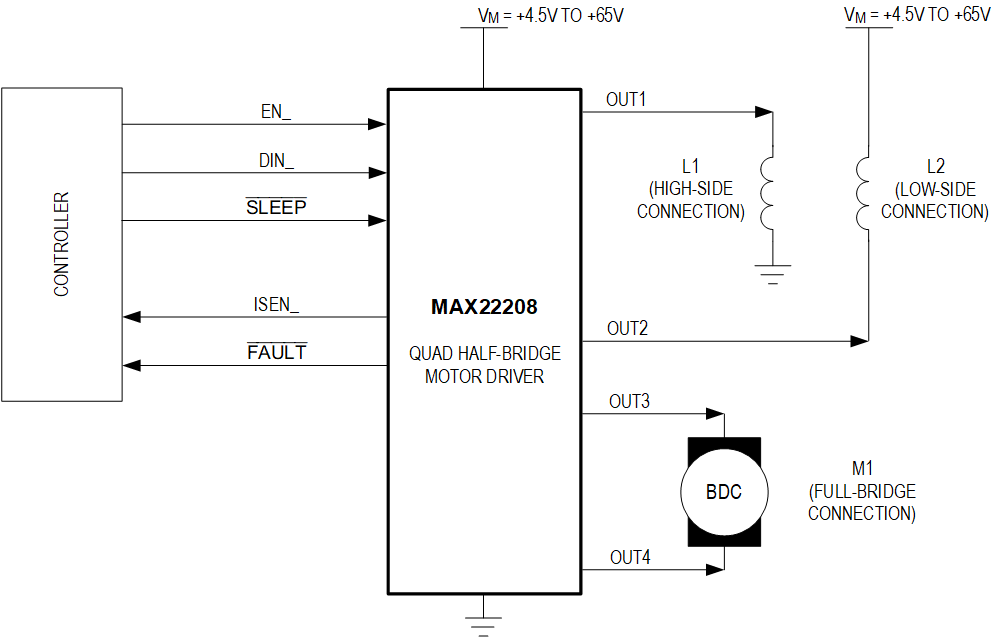

MAX22208 提供四个可独立控制的 65V、3.8AMAX H 半桥驱动器。它可以驱动四个螺线管、两个有刷直流电机、一个步进电机或不同负载的组合。
电源 FET 具有非常低的阻抗，因此，驱动效率较高且散热很少。总 RON（高端 + 低端）的典型值为 0.3Ω（典型值）。
每个半桥可使用两个逻辑输入（DIN_、EN_）单独进行脉宽调制 (PWM) 控制。
MAX22208 集成了无损耗电流检测功能，免除了通常需要使用的体积较大的外部功率电阻，因而与基于外部检测电阻的主流应用相比，可显著节省空间和功耗。
与内部检测的负载电流成比例的电流被输出到外部电流监视器引脚 (ISEN_)。将外部电阻连接到这些引脚，即可产生与电机电流成比例的电压。当控制算法需要电流/扭矩信息时，外部电阻器上的电压降就可以输入到控制器 ADC 中。
每个 H 半桥的最大输出电流为 IMAX = 3.8A，而这会受到过流保护 (OCP) 电路的限制。该电流可以驱动短暂瞬变，旨在有效驱动小电容负载。
每个 H 桥的最大 RMS 电流为 IRMS = 2A。由于这种电流受到散热注意事项的限制，因此实际最大 RMS 电流取决于应用的散热特性（PCB 接地层、散热器、强制通风等）。
MAX22208 具有过流保护 (OCP)、热关断 (TSD) 和欠压锁定 (UVLO) 保护功能。每次检测到故障条件时，都会激活一个开漏低电平有效 FAULT 引脚。
在 TSD 和 UVLO 过程中，驱动器输出为三态直至恢复正常工作条件。
MAX22208 采用小型 5mm x 7mm、38 引脚 TQFN 和 4.4mm x 9.7mm、38 引脚 TSSOP 封装。
应用
- 直流有刷电机驱动器
- 步进电机驱动器
- 电磁阀驱动器
- 锁存阀
参考资料
数据手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX22208ATU+ | 38-LFCSP-5X7X0.75 | ||
| MAX22208ATU+T | 38-LFCSP-5X7X0.75 | ||
| MAX22208AUU+ | 38-TSSOP_4.4_EP-4.4_MM | ||
| MAX22208AUU+T | 38-TSSOP_4.4_EP-4.4_MM |
这是最新版本的数据手册
