MAX22200
推荐新设计使用36V、1A八通道集成式串行控制电磁阀和电机驱动器
具有独立半桥控制功能的八通道电磁阀驱动器，可节省50%以上的功耗

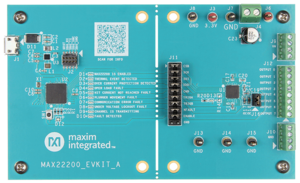

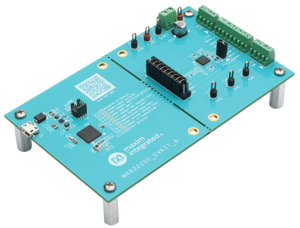

- 产品模型
- 2
产品详情
- 八个半桥，最高可达+36V
- 高性能：
- 低导通电阻：RDS(on)：200 mΩ（典型值，TA = +25°C）
- 每个半桥的连续输出电流可高达1ARMS (TA = +25°C)
- 电流驱动调节(CDR)
- 电压驱动调节(VDR)
- 集成无损电流检测(ICS)
- 灵活性高：
- 每个通道的独立可编程HIT和HOLD电流（IHIT，IHOLD）
- 每个通道具有独立的可编程HIT电流时序(tHIT)
- 支持全桥配置
- 支持并行模式
- 高速串行接口(SPI)
- 5MHz菊花链配置
- 10MHz无菊花链配置
- 保护和诊断
- 过流保护(OCP)
- 开路负载检测(OL)
- 柱塞运动检测(DPM)
- 欠压闭锁(UVLO)
- 未达到HIT电流(HHF)
- 热关断T =+145°C(TSD)
- 用于诊断目的的故障寄存器
- 高集成度：
- 32 TQFN 5mm x 5mm封装

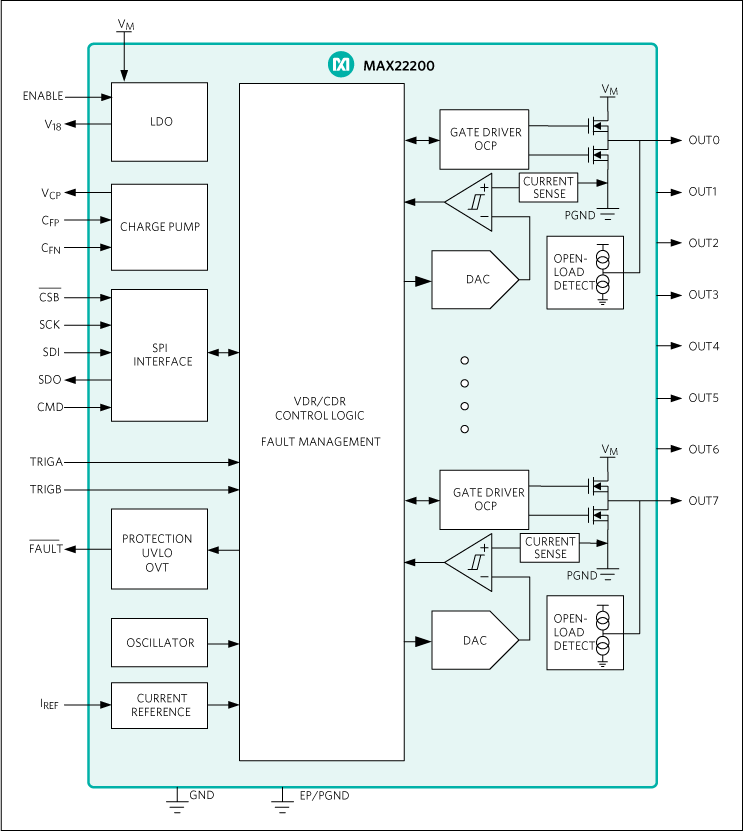

MAX22200是一款八通道36V串行控制电磁阀驱动器。每个通道都有一个低阻抗（200mΩ典型值）推挽输出级，具有拉电流和灌电流驱动能力，驱动电流可高达1ARMS。该器件提供了一个串行接口(SPI)，以单独控制每个通道，该接口也支持菊花链配置。
该器件的半桥可以配置为低端驱动器或高端驱动器。此外，成对的半桥可以并联，从而使驱动电流加倍，或者可以配置为全桥，以驱动最多四个锁存阀（双稳态阀）或四个有刷直流电机。
该器件支持两种控制方法：电压驱动调节(VDR)和电流驱动调节(CDR)。在VDR模式下，该器件输出PWM电压，其中占空比使用SPI进行编程设置。对于给定的电源电压和电磁阀电阻，输出电流与设置的占空比成正比。在CDR模式下，内部集成无损电流检测(ICS)电路可检测输出电流，并将其与内部可编程参考电流进行比较。
为了在电磁阀驱动应用中实现出色的电源管理，可以分别为每个通道配置激励驱动电平(IHIT)、保持驱动电平(IHOLD)和激励驱动时间(tHIT)。
MAX22200具有全套的保护和诊断功能，其中包括过流保护(OCP)、热关断(TSD)、欠压闭锁(UVLO)、开路负载检测(OL)和柱塞运动检测(DPM)。故障指示引脚（低电平有效FAULT）会指示故障事件，并且诊断信息会存储在FAULT寄存器中。
由于使用灵活性、串行接口控制、高效率和小型封装，MAX22200特别适合需要低功耗和高集成度的电阀驱动器应用（阀门控制、继电器控制等）。
MAX22200采用紧凑型5mm x 5mm、32引脚TQFN封装，工作温度范围为-40°C至+85°C。
应用
- 继电器驱动器
- 电磁阀、阀门、电磁驱动器
- 通用低端和高端开关应用
- 锁存（双稳态）电磁阀驱动器
- 直流有刷电机驱动器
