MAX17606
MAX17606
量产副边同步MOSFET驱动器,用于反激转换器
小型封装、高电流副边驱动器,理想用于高功率、隔离型DC-DC反激变换器
- 产品模型
- 2
Viewing:
产品详情
- 4.5V至36V较宽输入电压
- 2A/4A最大源出/吸入栅极驱动电流
- 适合非连续传导模式(DCM)、边界传导模式(BCM)
- 低静态电流:320μA (典型值)
- 可编程关断触发点
- 可编程最小关断时间,以处理DCM振铃
- 热关断保护
- 6引脚SOT-23封装
MAX17606为副边同步驱动器和控制器,专门设计用于工作在非连续模式(DCM)或边界传导模式(BCM)的隔离型反激结构。器件通过用MOSFET代替副边二极管,提高效率并简化热管理。器件的VDRV为7V,使其非常适合切换逻辑电平和反激同步整流使用的标准MOSFET。36V输入电压允许其利用输出电压或副边MOSFET的整流漏极电压进行驱动。可编程最小导通和关断时间为可靠处理变压器寄生元件相关的振铃问题提供灵活性。源出/吸入电流为2A/4A,MAX17606可理想用于驱动低RDS(on)功率MOSFET,具有快速栅极跳变时间。
应用
- 高效隔离反激转换器
参考资料
数据手册 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX17606AZT+ | 6-TSOT-N/A | ||
MAX17606AZT+T | 6-TSOT-N/A |
这是最新版本的数据手册
评估套件

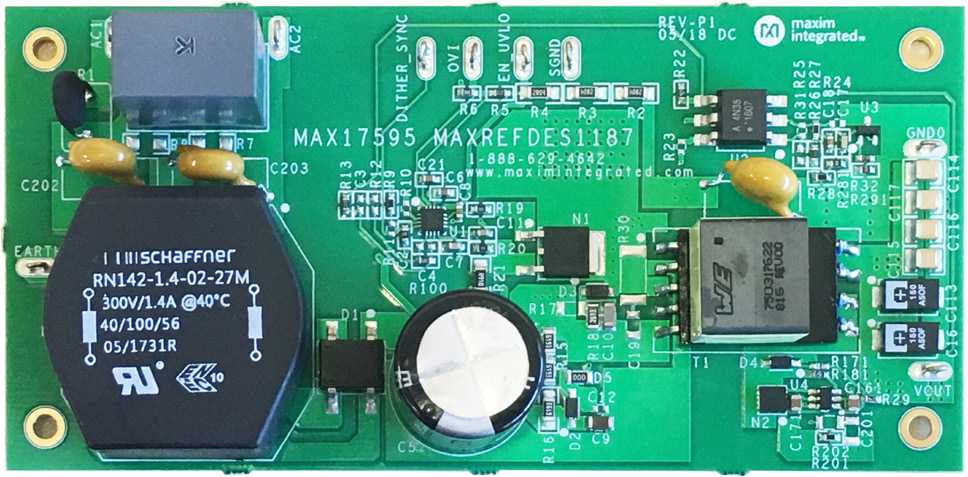

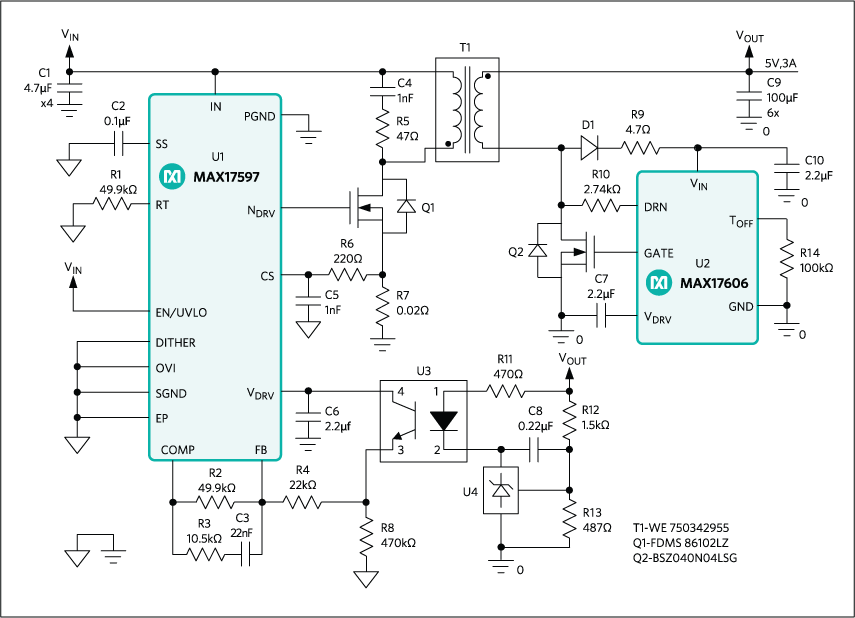

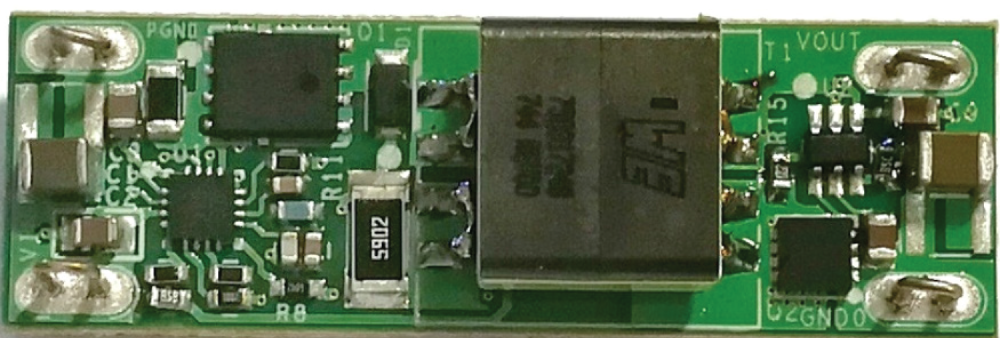

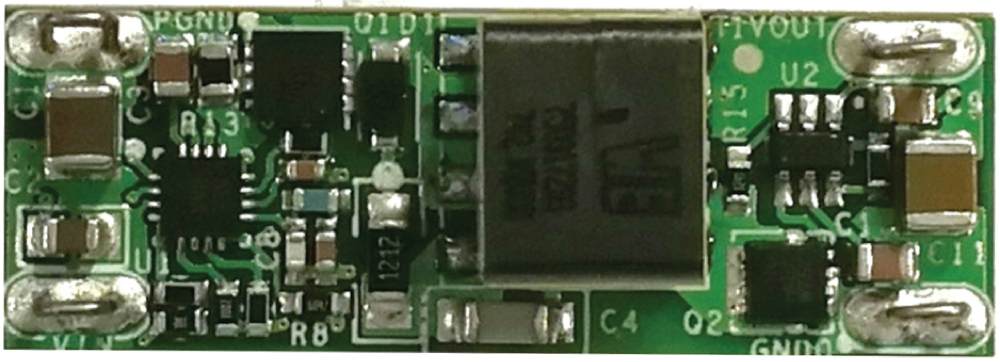

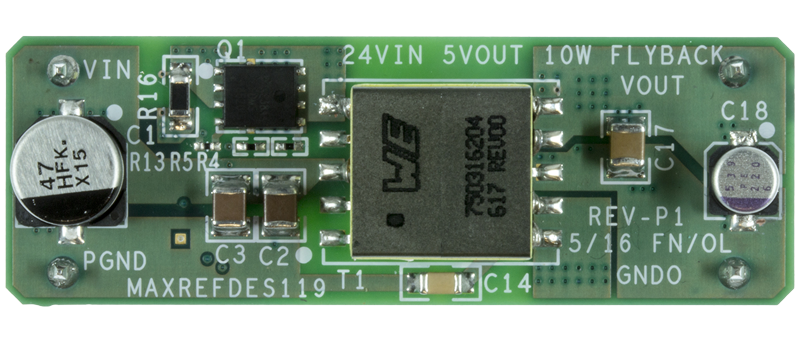

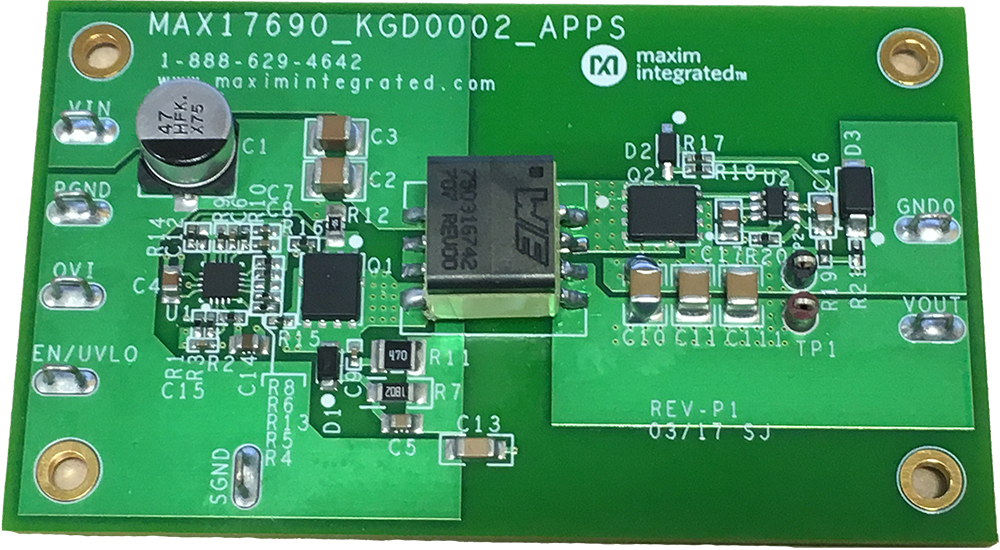

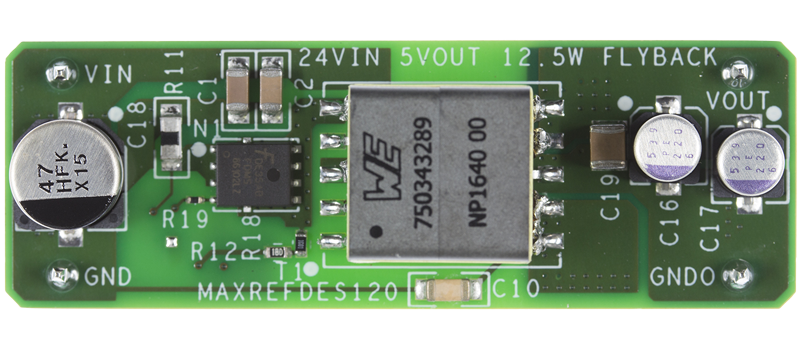

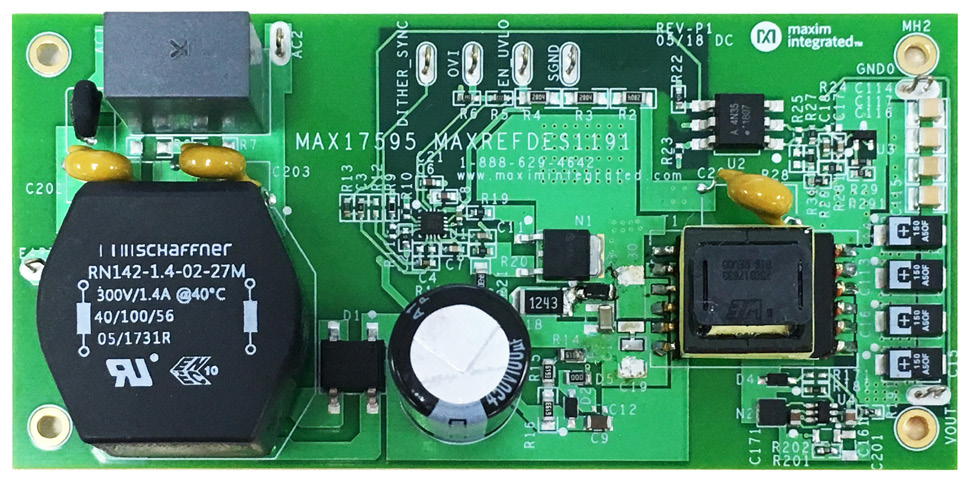

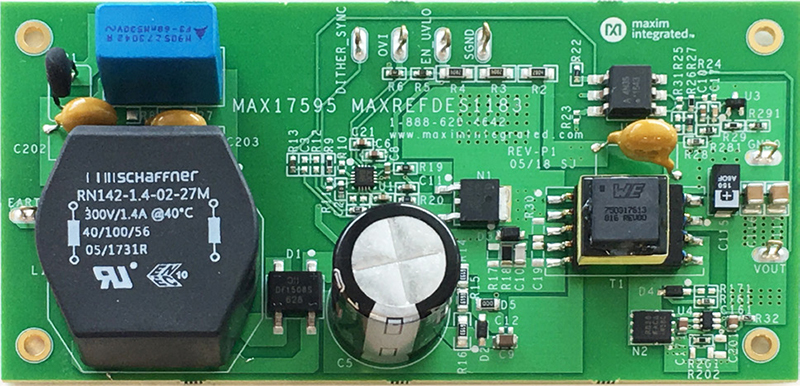

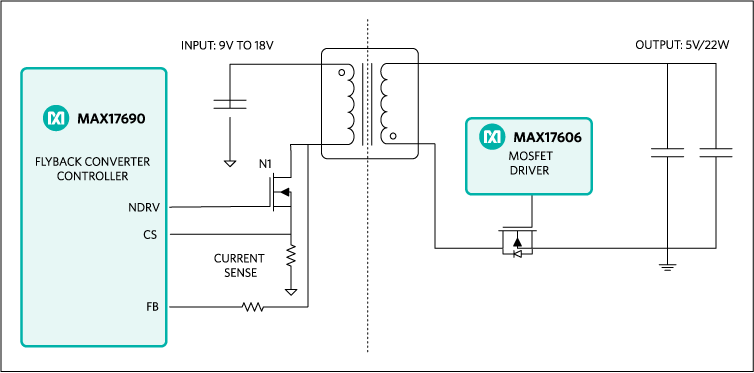

参考电路
