MAX14916A

推荐新设计使用

具有诊断功能的紧凑型工业用八通道1A/四通道2A高端开关

数据手册 (Rev. 3)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:
  • 产品详情
  • 参考资料
  • 软件资源
  • 硬件生态系统
  • 工具及仿真模型
  • 评估套件
  • 最新评论
    •

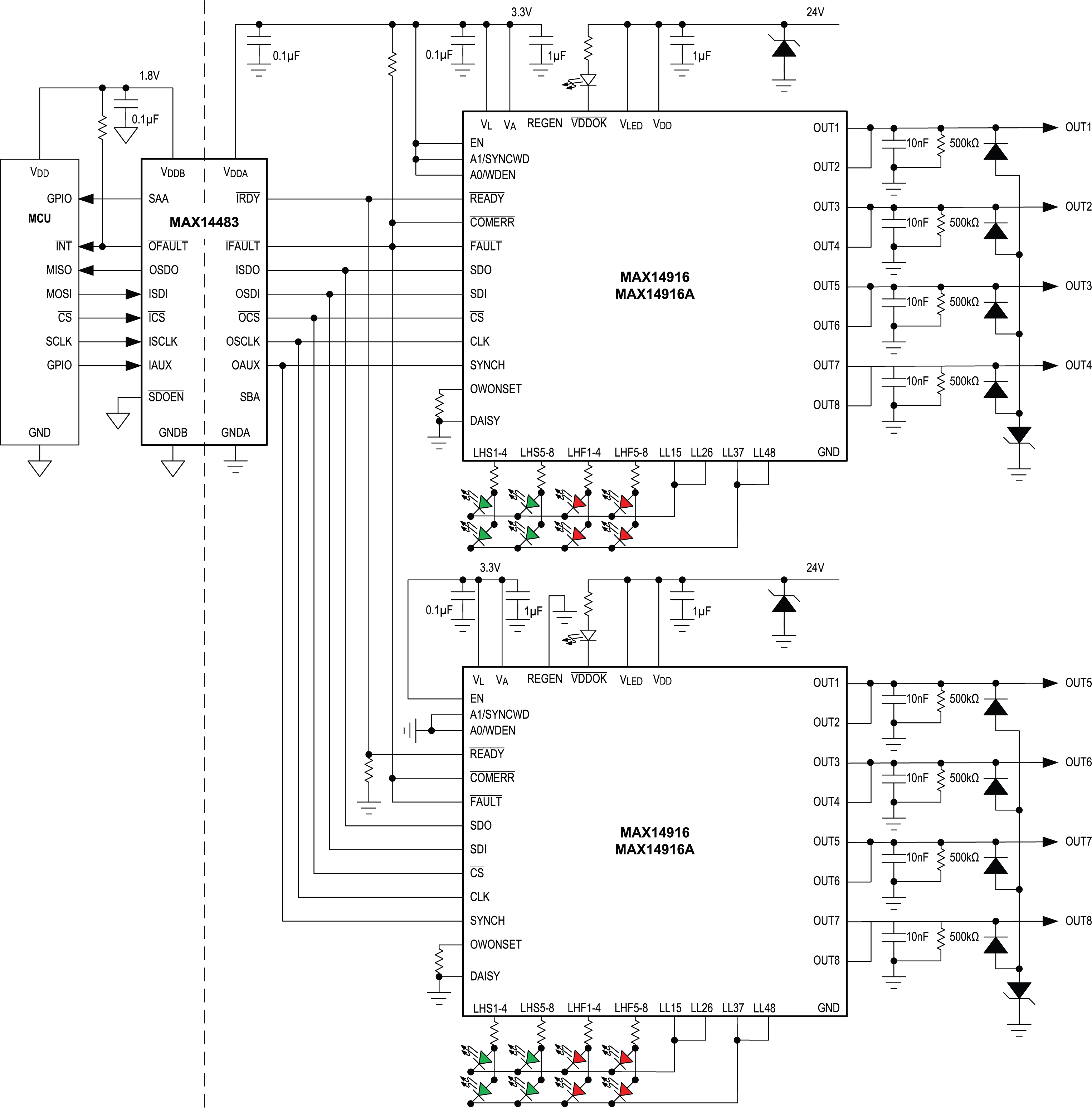

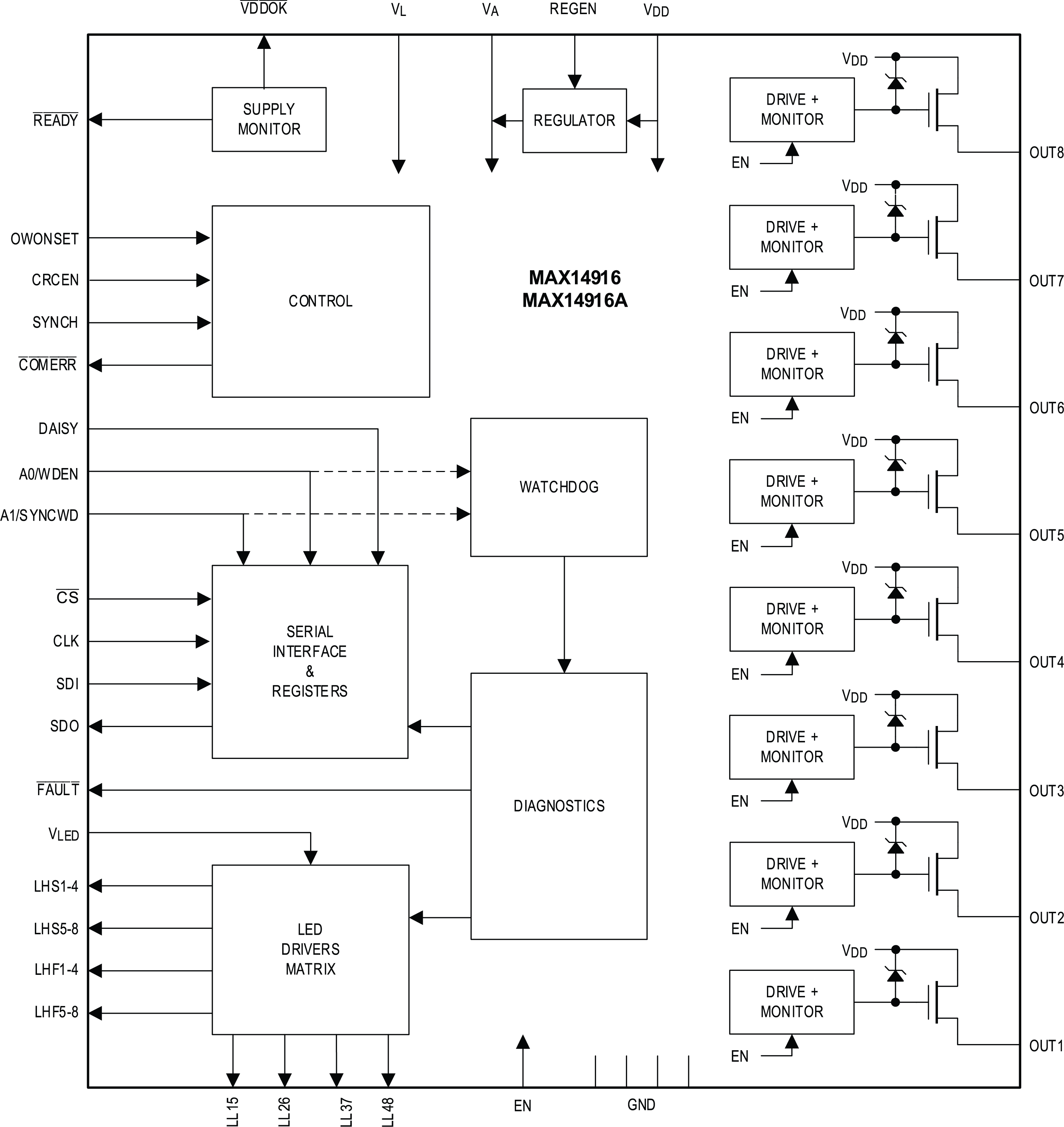

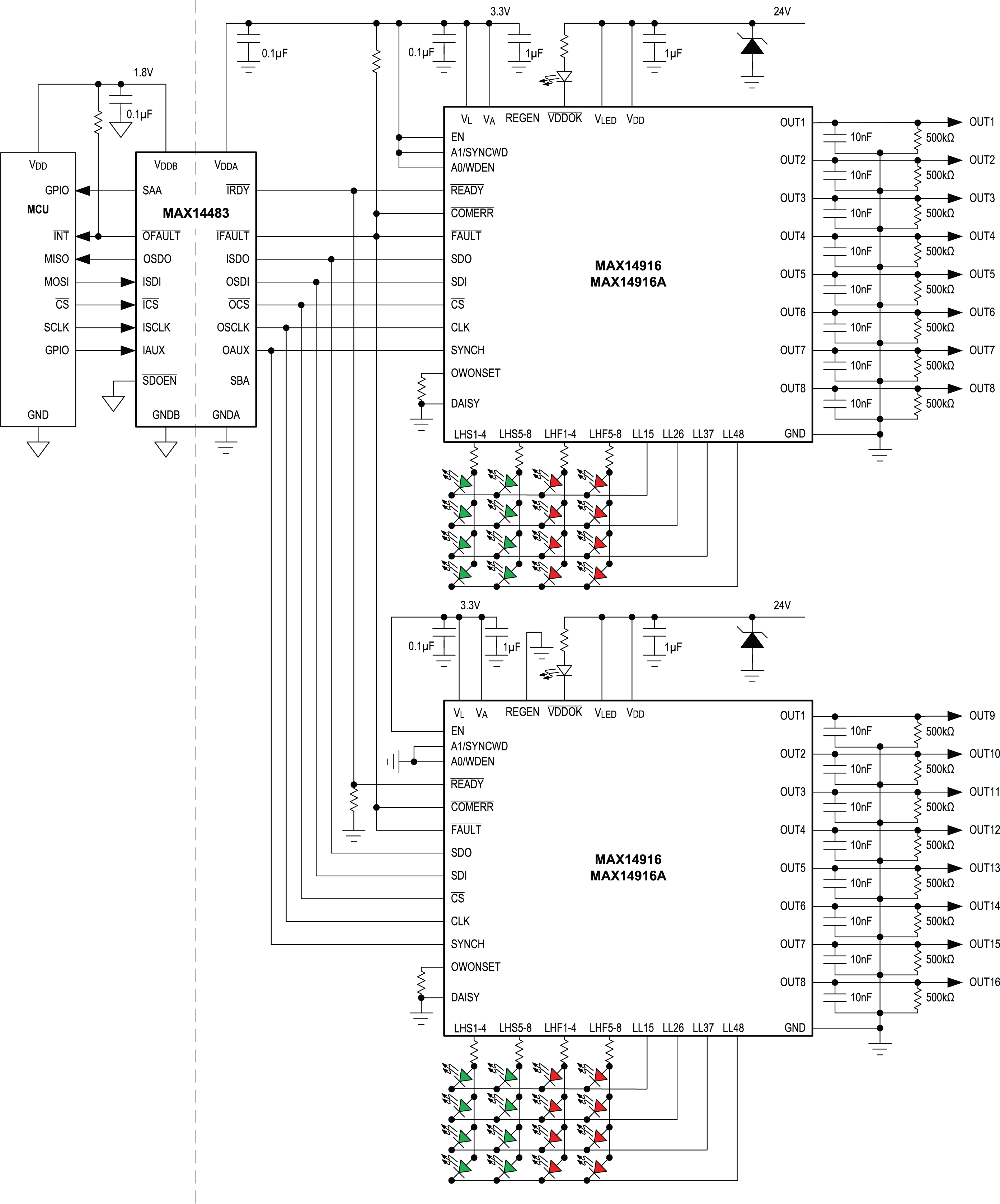

    产品详情

    • MAX14916限流值，1.1A（最小值）或1.38A（典型值）
    • MAX14916A限流值，1.5A（最小值）或2A（典型值）
    • 稳健性和智能诊断
      • 电源电压范围：65V（绝对最大值）
      • 用于感性负载快速退磁的内部箝位
      • SPI接口支持CRC错误校验
      • 看门狗定时器
      • 开关处于ON和OFF状态时的开路检测
      • 带UVLO的欠压检测
      • VDD 或GND丢失保护
      • 热关断保护
      • 集成±1kV/42Ω IEC61000-4-5浪涌保护
      • 工作环境温度范围：-40°C至+125°C
    • 降低功耗和散热
      • TA = 125°C时导通电阻为250mΩ（最大值）
      • 电源电流：2mA（典型值）
      • 准确输出限流
    • 灵活性
      • 可寻址SPI接口降低隔离成本
      • SYNCH输入支持开关同时更新
      • 用于16个LED的LED驱动器矩阵，由24V、5V或3.3V电源供电
      • 灵活的2.5V至5.5V逻辑电压接口

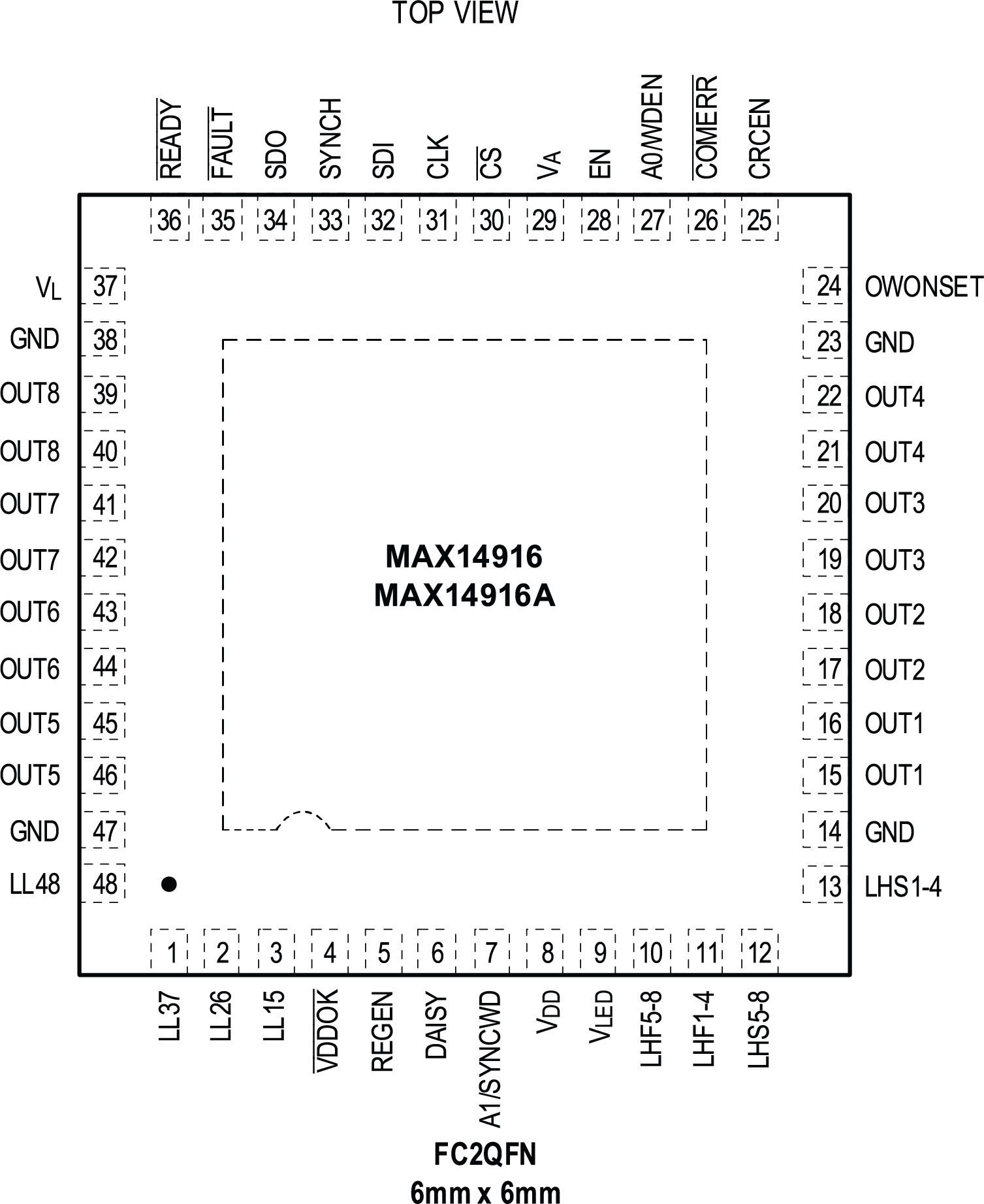

    • 紧凑型6mm x 6mm QFN封装
    MAX14916A
    具有诊断功能的紧凑型工业用八通道1A/四通道2A高端开关
    提问

    参考资料

    数据手册 1

    应用笔记 1

    了解更多

    软件资源

    器件驱动器 2

    硬件生态系统

    部分模型 产品周期 描述
    开关稳压器 5
    LT8604/
    LT8604C
    		高效42V/120mA同步降压
    LT8618
    LT8618-3.3
    LT8618C
    		高效 65V/100mA 同步降压
    MAXM15068
    		推荐新设计使用 7.5V至60V、200mA、喜马拉雅uSLIC降压型电源模块
    MAXM17552
    		推荐新设计使用 4V至60V、100mA、结构紧凑的降压型电源模块
    MAX17532
    		量产 42V、100mA、超小、高效、同步降压型DC-DC转换器，空载耗流仅为22µA
    Modal heading
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目

    工具及仿真模型

    IBIS 模型 1

    评估套件

    eval board
    schematic 1
    MAX14916EVKIT

    MAX14916评估套件

    立即购买 更多内容

    特性和优点

    • 在宽范围的输入电压和负载条件下稳健运行
    • VDDOK指示
    • 通过LED指示通道状态和故障条件
    • 感性负载快速退磁
    • 开路、过载、欠压、过流、热关断故障条件指示
    • 支持看门狗和SYNCH功能
    • 通信错误指示
    • 宽逻辑电压范围
    • 引脚可寻址SPI通信
    • 温度范围：-40°C至+125°C
    • 经过验证的PCB布局
    • 装配完成且经过测试
    • Windows 10兼容软件

    产品详情

    MAX14916评估套件（EV套件）设计可靠，用于评估具有扩展诊断功能的MAX14916、2.4A（最小值）四通道高侧开关。该评估套件包括MAX14916评估板，其图形用户界面(GUI)通过USB端口和USB2GPIO接口板提供PC与目标器件的通信。USB2GPIO评估套件应单独订购。

    其GUI与Windows 10兼容，用于测试MAX14916 IC的特性。该评估套件GUI支持通过高速SPI接口单独控制八个高侧开关（硬件配置为四通道高电流操作），并从MAX14916接收诊断信息，包括开路/开路负载条件、输出通道的状态、多个欠压警报、全局和每个通道的过温警报以及多个故障警报。

    MAX14916评估套件必须由+24V外部电源供电，满载时的电流消耗超过10A。USB2GPIO接口板由USB端口供电。

    MAX14916评估套件已安装MAX14916AFM+，采用48引脚、6 x 6mm FC2QFN封装。



    应用

    • 运动控制和驱动单元
    • PLC安全数字I/O模块
    • PLC标准数字I/O模块
    MAX14916EVKIT
    MAX14916评估套件
