LTM8022
量产1A、36V DC/DC μModule
- 产品模型
- 3
产品详情
- 完整的降压型开关模式电源
- 宽输入电压范围：3.6V 至 36V
- 输出电压：0.8V 至 10V
- 输出电流：1A
- 可选开关频率：200kHz 至 2.4MHz
- 电流模式控制
- 具有金制衬垫涂层并符合 RoHS 标准的无铅型 (e4) 封装
- 可编程软起动
- 纤巧、扁平 (11.25mm x 9mm x 2.82mm) 的表面贴装型 LGA 封装

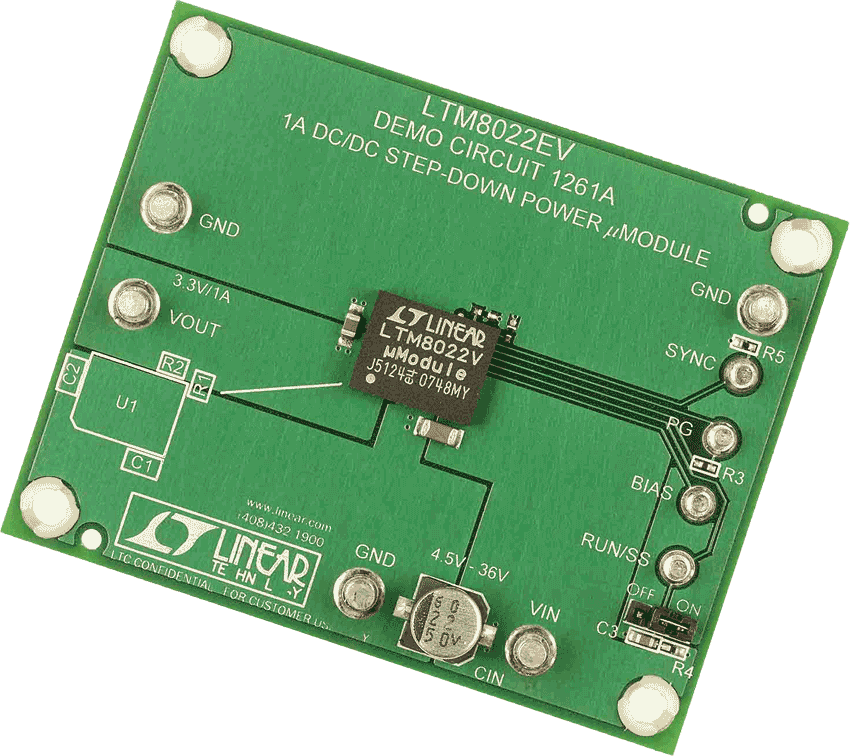

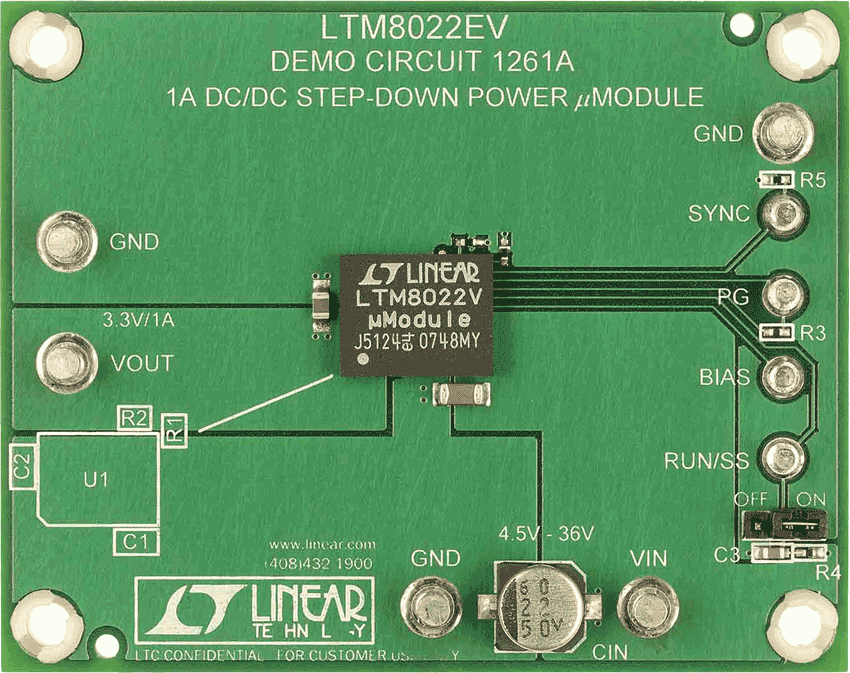

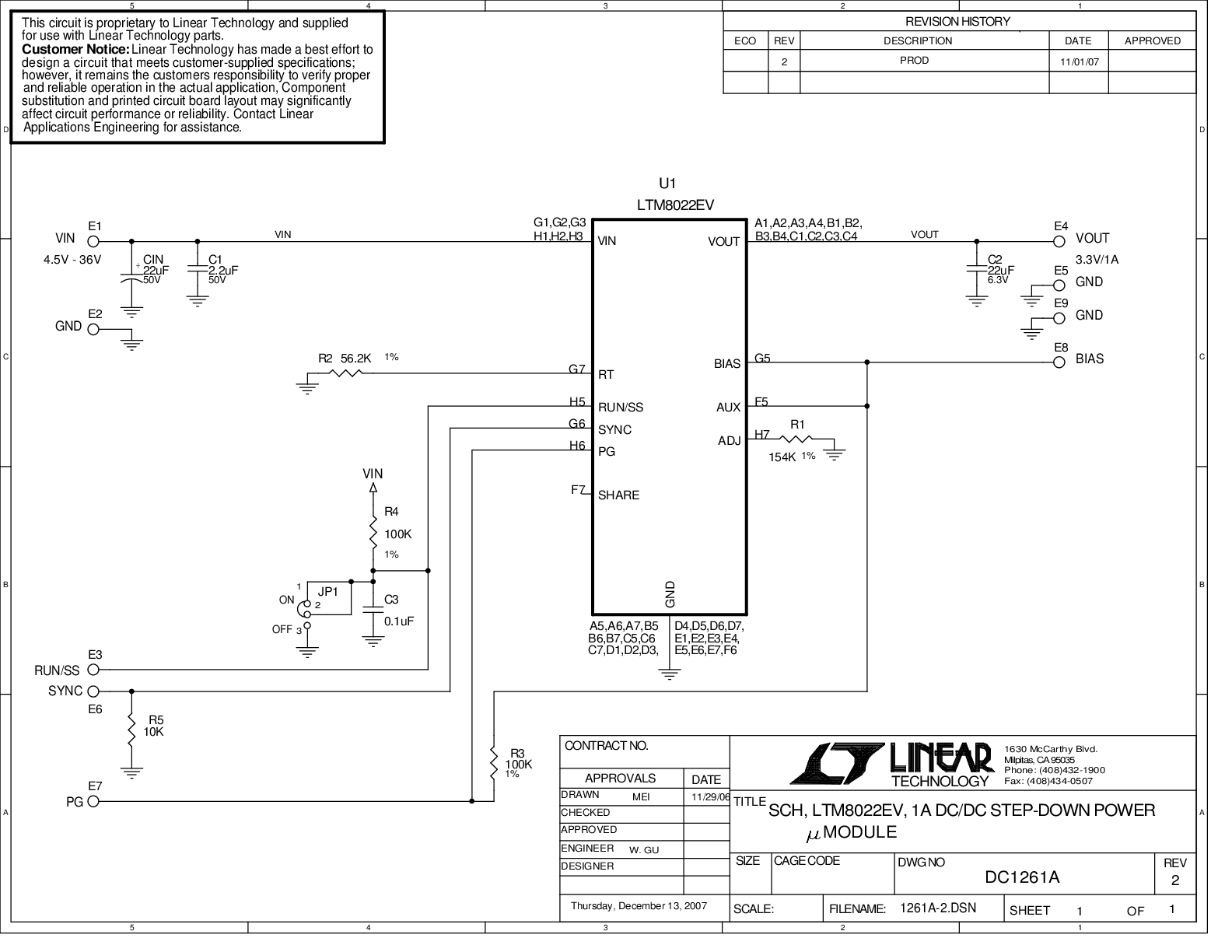

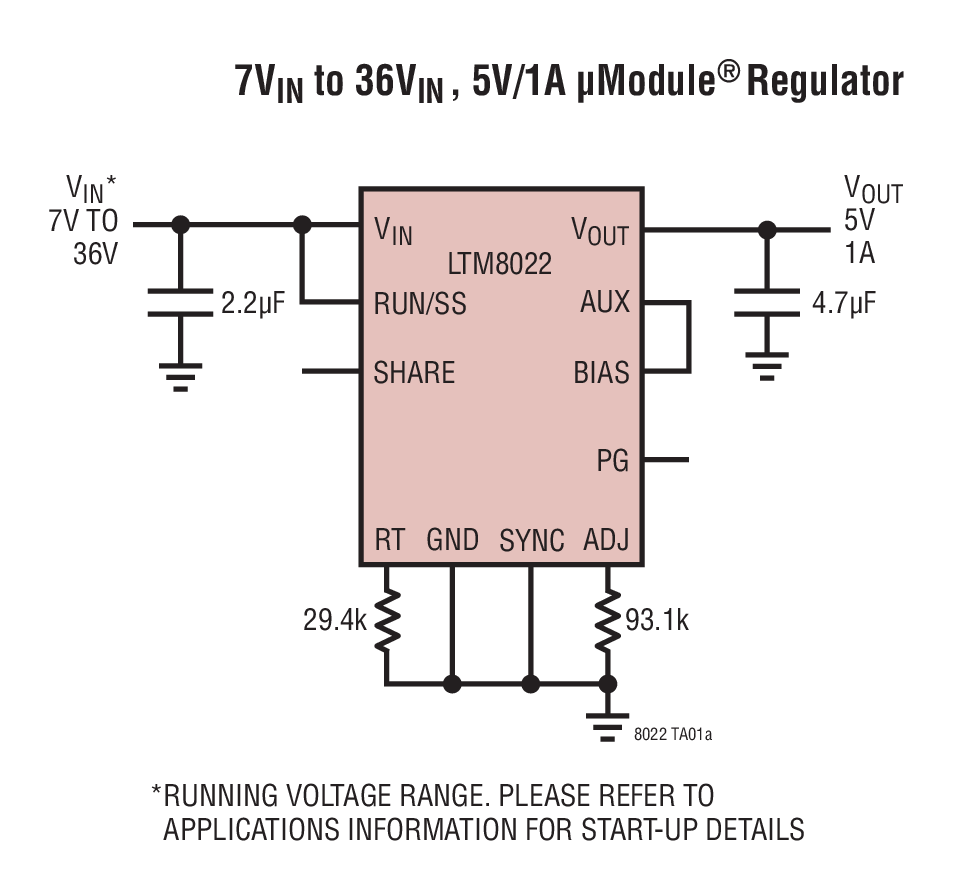

LTM®8022 是一款完整的 1A、DC/DC 降压型电源。封装中包括了开关控制器、电源开关、电感器以及所有的支持元件。LTM8022 可在 3.6V 至 36V 的输入电压范围内运作，支持 0.8V 至 10V 的输出电压范围和 200kHz 至 2.4MHz 的开关频率范围 (均由单个电阻器来设定)。仅需采用大容量的输入和输出滤波电容器便可完成设计。
由于采用了扁平 (高度仅 2.82mm) 的封装，因而可以利用 PC 板底部上的未用空间，以实现高密度负载点调节。

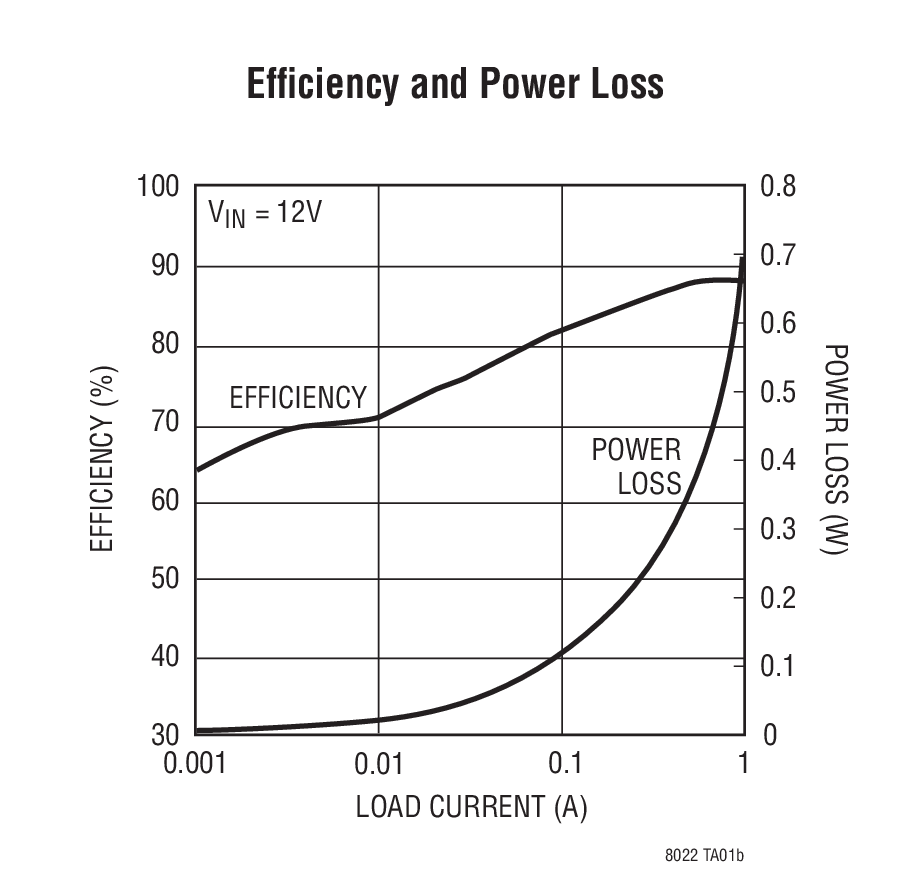

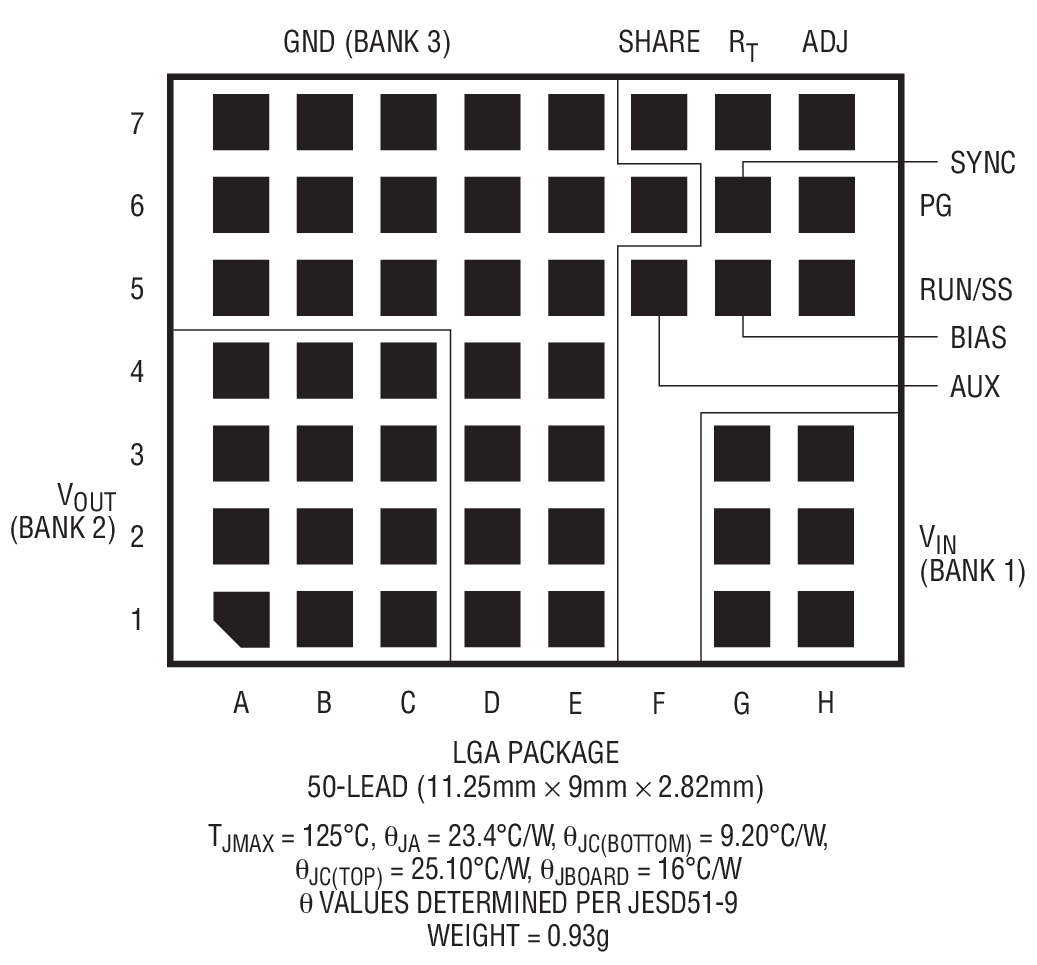

LTM8022 采用耐热增强型的紧凑 (11.25mm x 9mm)、扁平 (高度仅 2.82mm) 模压树脂焊盘网格阵列 (LGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8022 并符合 RoHS 标准。
应用
- 汽车电池调节
- 便携式产品电源
- 分布式电源调节
- 工业电源
- 墙上变压器调节
参考资料
数据手册 1
可靠性数据 1
用户手册 1
应用笔记 2
设计笔记 1
技术文章 1
产品选型卡 3
新闻 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTM8022EV#PBF | 50-Lead LGA (11.25mm x 9mm x 2.82mm) | ||
| LTM8022IV#PBF | 50-Lead LGA (11.25mm x 9mm x 2.82mm) | ||
| LTM8022MPV#PBF | 50-Lead LGA (11.25mm x 9mm x 2.82mm) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
7月 21, 2021 - 21_0159 Ink Mark to Laser Mark Conversion for µModule |
||
| LTM8022EV#PBF | 量产 | |
| LTM8022IV#PBF | 量产 | |
| LTM8022MPV#PBF | 量产 | |
|
2月 28, 2020 - 20_0123 Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia |
||
| LTM8022EV#PBF | 量产 | |
| LTM8022IV#PBF | 量产 | |
| LTM8022MPV#PBF | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
工具及仿真模型
LTspice 2
LTspice中提供以下器件型号：
- LTM8022
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
