LTM2895

量产

100MHz 隔离型 DAC SPI 串行接口

数据手册
产品模型
3
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 隔离型接口：6000VRMS (持续 1 分钟)
  • 正待 UL-CSA-IEC 标准认证
  • 100MHz SPI 兼容型 I/O
  • 可配置 SPI 字长：8 至 32 位
  • 支持两个隔离型芯片选择
  • 对下降沿敏感的低抖动 LOAD
  • 三个隔离式控制或多路复用器信号
  • 1.71V 至 5.5V I/O 电压
  • 3V 至 5.5V 电源电压
  • 高的抗共模瞬变能力

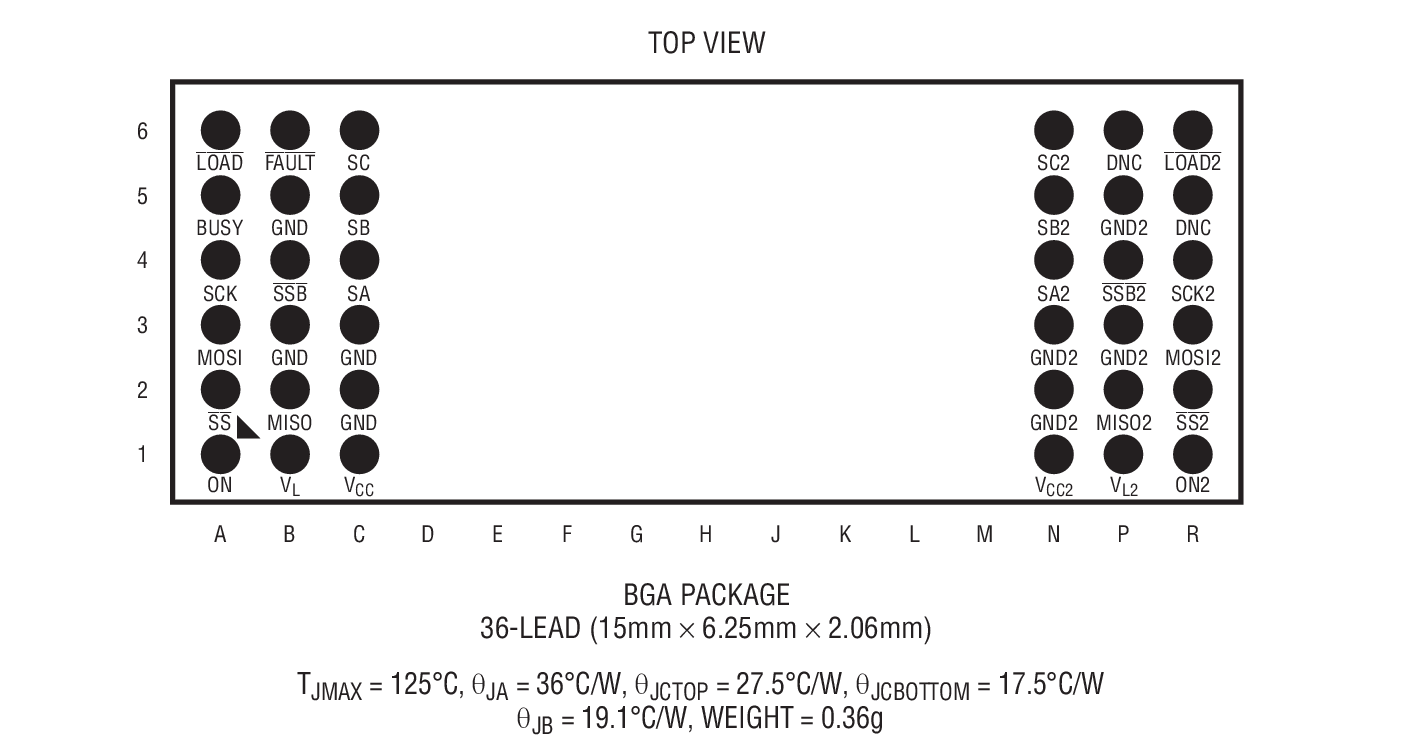

  • 15mm x 6.25mm BGA 封装
LTM2895
100MHz 隔离型 DAC SPI 串行接口

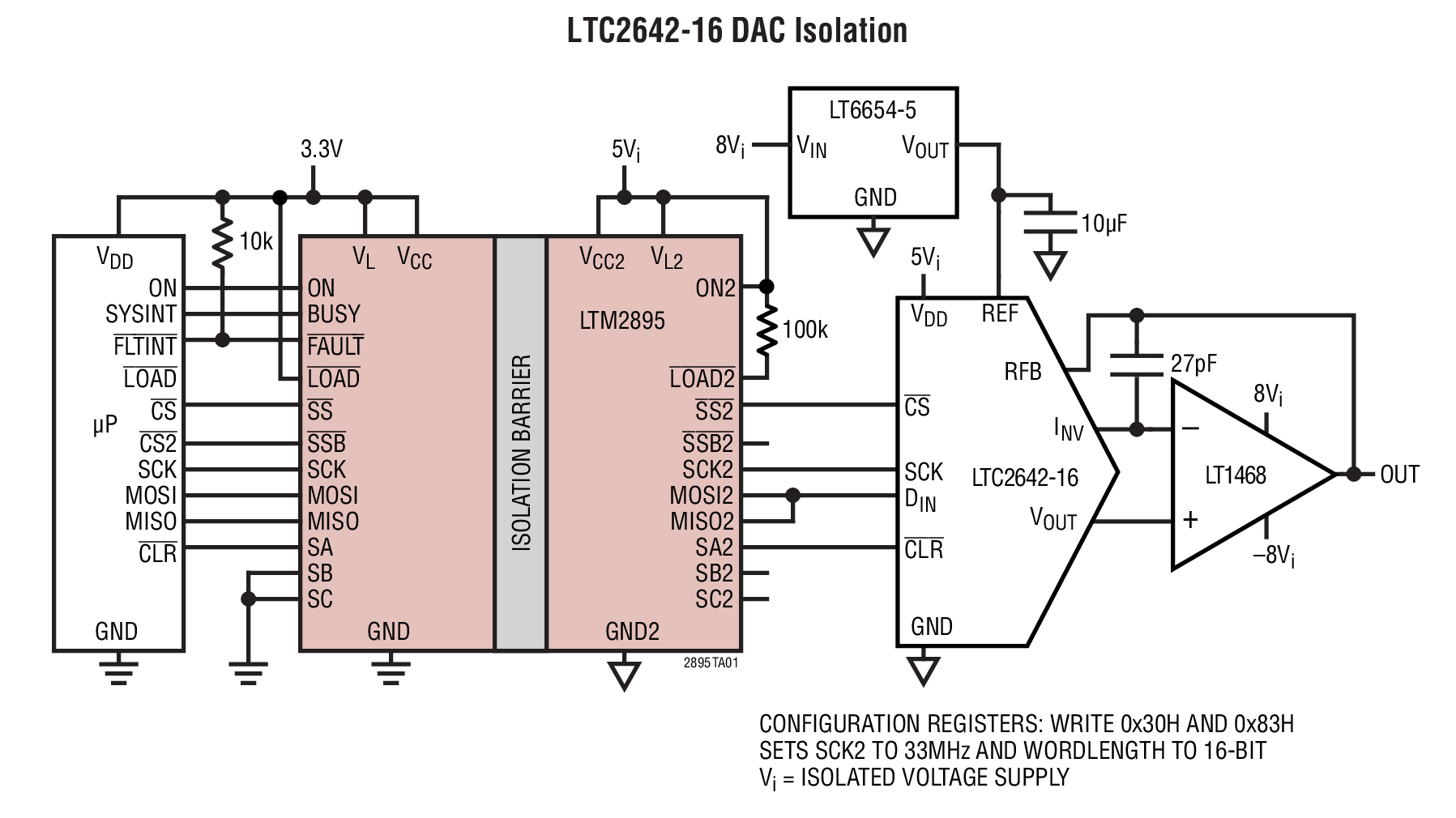

LTC2642-16 DAC Isolation Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
LTM2883
量产 具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器
LTM2892
量产 SPI / 数字或 I2C μModule 隔离器
LTM2893
量产 100MHz 隔离型 ADC 串行接口
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
DC2589A

LTM2895 Demo Board | 100MHz SPI µModule Isolator

立即购买 更多内容

产品详情

Demonstration circuit DC2589A shows an LTM2895 isolating and interfacing an LTC2642-16. The LTM2895 is a high speed SPI isolator for interfacing DACs with a full complement of control signals. The LTC2642-16 is a bipolar 16-bit unbuffered voltage output DAC. Low noise isolated power is delivered to the isolated side with a LT3999 push pull driver and isolation transformer.
DC2589A
LTM2895 Demo Board | 100MHz SPI µModule Isolator

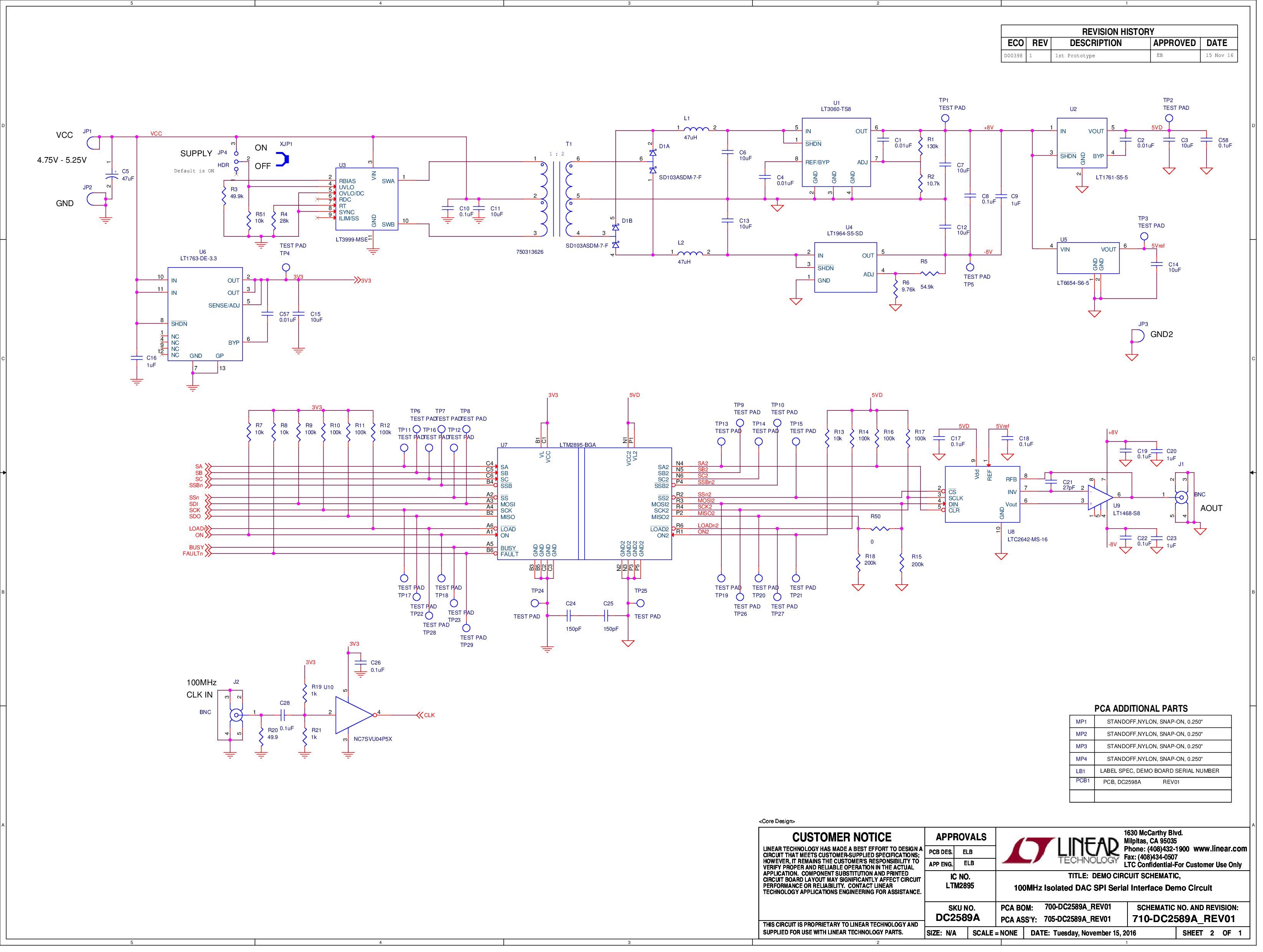

DC2589A - Schematic
