LTC7818

推荐新设计使用

40 V、低I_Q、3 MHz、三路输出降压/降压/升压同步控制器

数据手册 (Rev. B) 产品选型表

产品模型: 16

Viewing:

产品详情

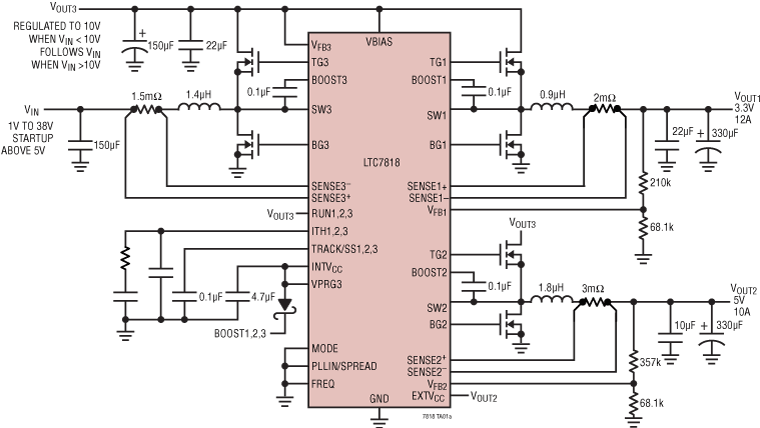

双降压加单升压同步控制器
低工作 I_Q：14 μA（14 V 至 3.3 V，通道 1 接通）

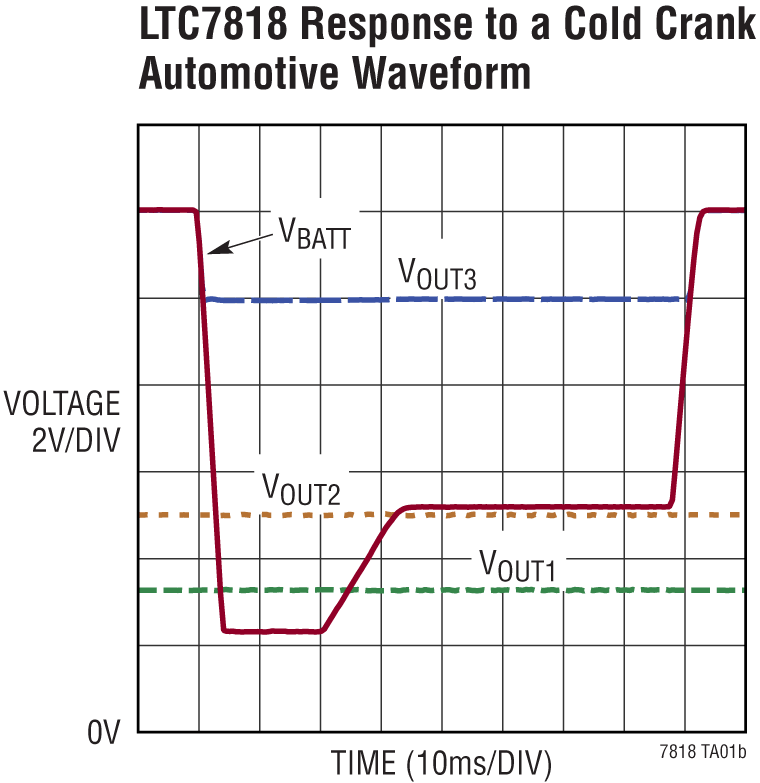

通过输入电源电压低至 1V 的冷启动，输出保持稳定
宽偏置输入电压范围：4.5 V 至 40 V
高达 40 V 的降压和升压输出电压
扩频运行
R_SENSE 或 DCR 电流检测

适用于升压同步 MOSFET 的 100% 占空比
可编程固定频率（100 kHz 至 3 MHz）
可锁相频率（100 kHz 至 3 MHz）
轻负载时可选择连续、脉冲跳跃或低纹波 Burst Mode 操作
升压通道电流监控器输出
低关断 I_Q：1.5 μA

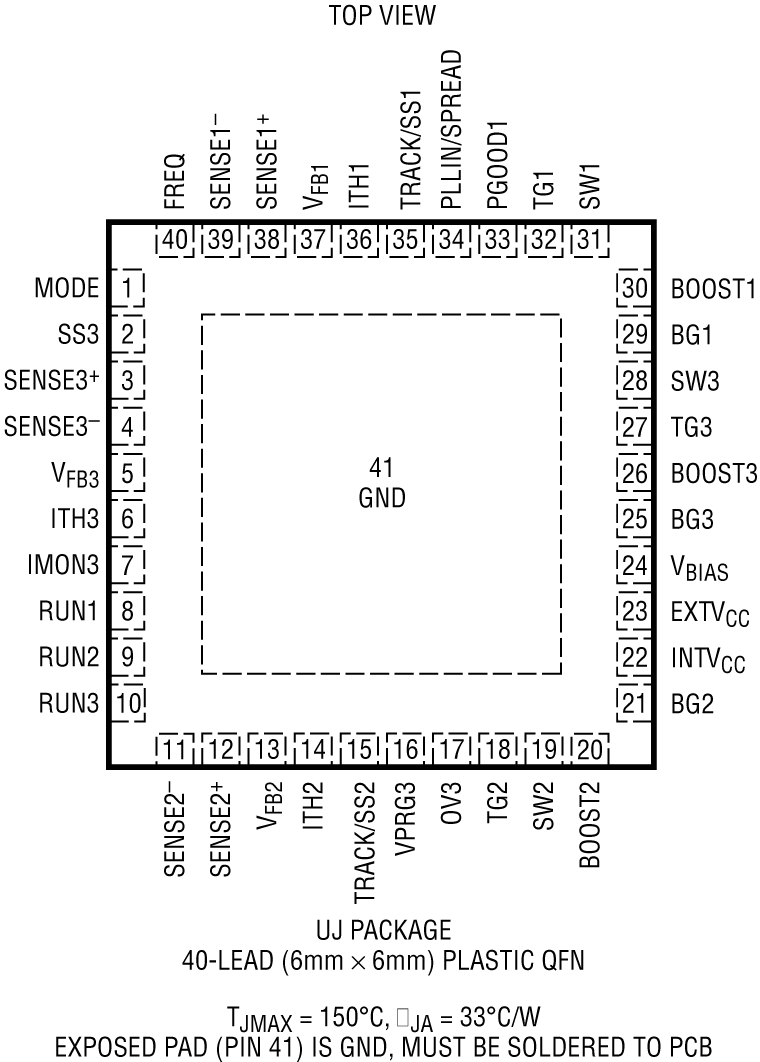

小型 40 引脚 6 mm × 6 mm QFN 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC7818EUJ#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7818EUJ#TRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7818EUJ#WPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7818EUJ#WTRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7818HUJ#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7818HUJ#TRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7818HUJ#WPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7818HUJ#WTRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7818IUJ#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7818IUJ#TRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7818IUJ#WPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7818IUJ#WTRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7818JUJ#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7818JUJ#TRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7818JUJ#WPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7818JUJ#WTRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

9月 21, 2022 - 22_0220 Change of Moisture Sensitivity Level Rating from MSL 3 to MSL 1 for LTC7818 LFCSP #W Devices
		PCN22_0220_Form Material_Report Delta Qualification Matrix
LTC7818EUJ#WPBF	量产
LTC7818EUJ#WTRPBF	量产
LTC7818HUJ#WPBF	量产
LTC7818HUJ#WTRPBF	量产
LTC7818IUJ#WPBF	量产
LTC7818IUJ#WTRPBF	量产
LTC7818JUJ#WPBF	量产
LTC7818JUJ#WTRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice 1

LTC7818 - PMIC and Multifunction

LTspice中提供以下器件型号：

LTC7818

LTpowerCAD 2

LTpowerCAD中提供以下器件的设计工具：

LTC7818(BOOST)
LTC7818(BUCK)

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

LTC7818演示板 | 采用三路输出同步升压/双通道降压电源

立即购买更多内容

产品详情

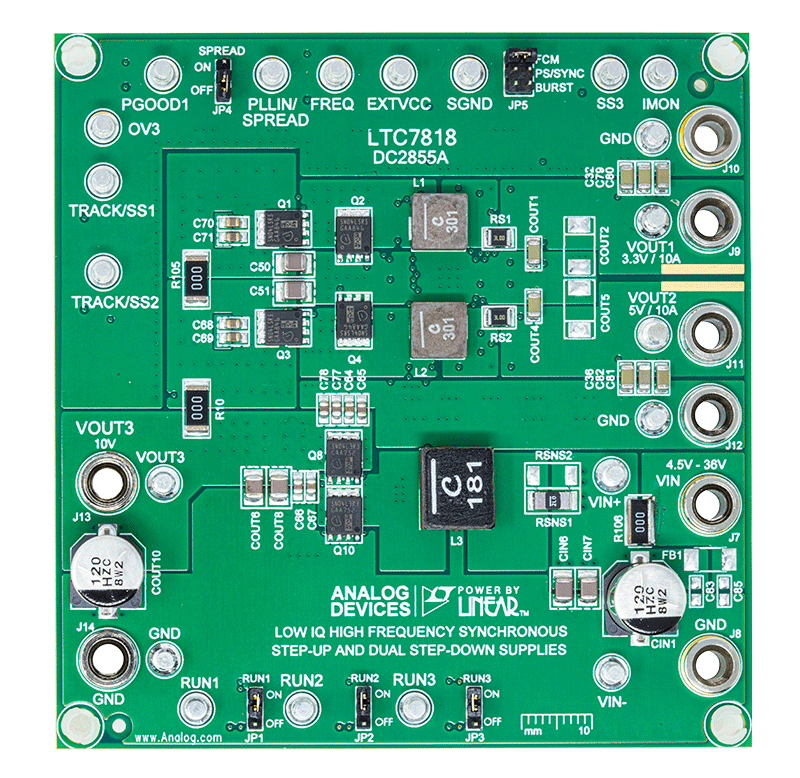

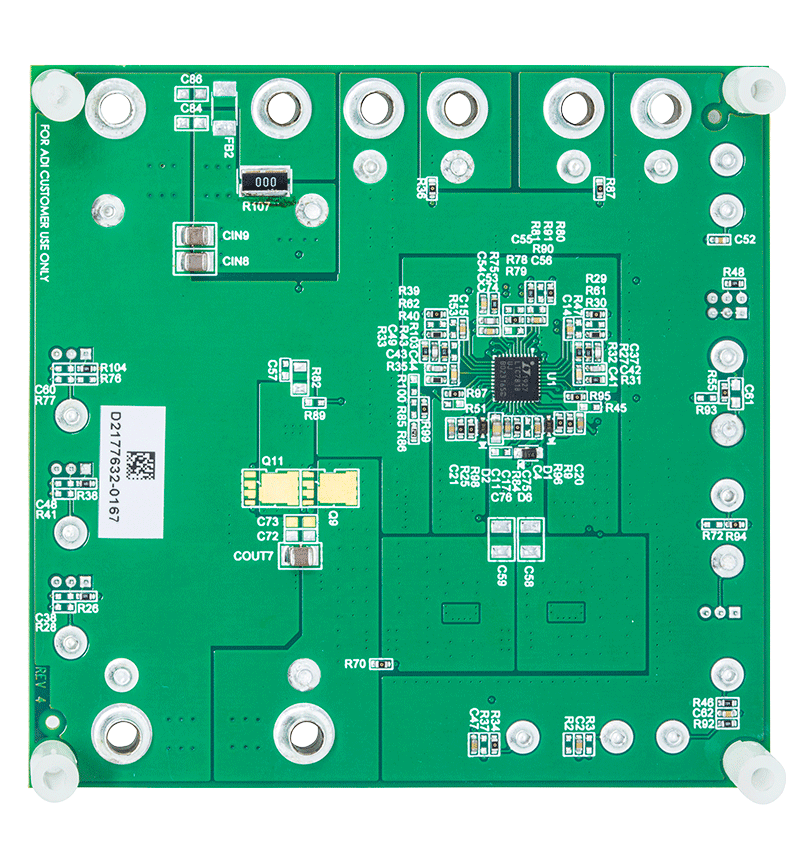

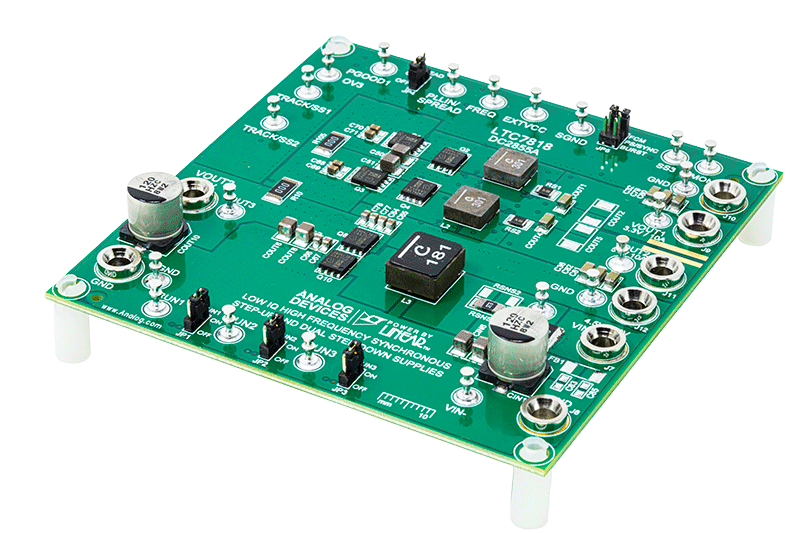

演示电路DC2855A是一款三路输出同步升压/双通道降压电源，内置LTC 7818。该演示电路针对由10V升压输出供电的两个降压输出（5V/10A、3.3V/10A）设计。得益于此，降压输出能够在从4.5V到36V的宽输入电压范围内保持稳压，适合于汽车或其他由电池供电的应用。而且，演示电路采用了嵌入式布局，其中主降压电路组件插入一个面积为0.75 x 1.5英寸区域内，而主升压电路的区域为0.75 x 1.75英寸。LTC7818的封装形式为带裸露焊盘的40引脚QFN封装。

该电路板的主要特性：电源轨跟踪（仅限降压通道）、用于偏置的内部5V线性稳压器、用于每路输出、PGOOD信号（仅限CH1）、CH3过压指示器和模式选择器的RUN引脚，通过这些引脚该转换器可在CCM、跳脉冲或突发工作模式下工作。提供展频模式以改善EMI。也可与外部时钟同步。LTC7818数据手册提供了完整的器件、运行和应用说明。必须结合演示电路2855A的此快速入门指南阅读该数据手册。

资料

DC2855A - Schematic
2020/3/13

DC2855A - Design Files
2020/3/13

DC2855A - Demo Manual (Rev.0)
2020/3/13
