LTC3311S

推荐新设计使用

5V、12.5A同步降压型Silent Switcher 2，采用3mm x 3mm LQFN封装

数据手册 (Rev. A)

产品模型: 9

Viewing:

产品详情

与LTC3310/LTC3310S和LTC3311引脚兼容
Silent Switcher^®2 架构：
超低EMI辐射
高效率——4.5mΩ NMOS和16mΩ PMOS
宽带宽、快速瞬态响应
可在过载情况下安全地承受电感饱和
V_IN 范围：2.25V至5.5V
V_OUT 范围：0.5V至 V_IN
V_OUT 精度：±1%（远程检测）
峰值电流模式控制
最小导通时间：35ns

可编程频率至 5MHz
关断电流：1μA
精准400mV使能阈值，关断时1μA
具有电压跟踪功能的输出软启动
电源良好输出
芯片温度监控器
可通过配置实现功率级并联（强制连续模式）
散热增强型3mm × 3mm LQFN封装
通过AEC-Q100汽车应用认证

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

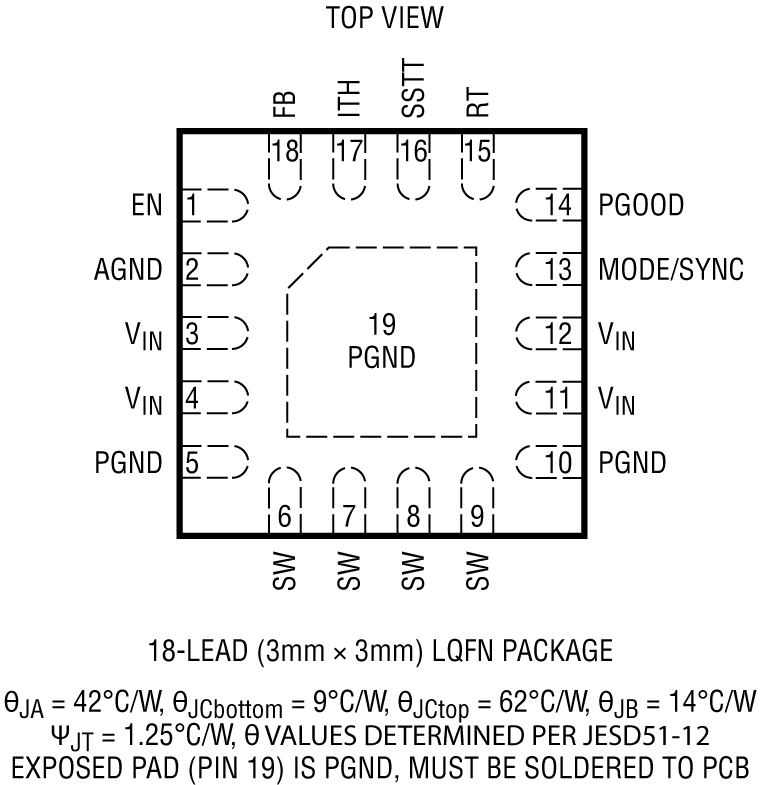

LTC3311SEV#PBF	18-Lead LQFN (3mm × 3mm × 0.94mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3311SEV#TRMPBF	18-Lead LQFN (3mm × 3mm × 0.94mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3311SEV#TRPBF	18-Lead LQFN (3mm × 3mm × 0.94mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3311SIV#PBF	18-Lead LQFN (3mm × 3mm × 0.94mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3311SIV#TRMPBF	18-Lead LQFN (3mm × 3mm × 0.94mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3311SIV#TRPBF	18-Lead LQFN (3mm × 3mm × 0.94mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3311SIV#WPBF	18-Lead LQFN (3mm × 3mm × 0.94mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3311SIV#WTRMPBF	18-Lead LQFN (3mm × 3mm × 0.94mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3311SIV#WTRPBF	18-Lead LQFN (3mm × 3mm × 0.94mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

工具及仿真模型

LTspice 1

LTC3311S - Step-Down (Buck) Regulators

LTspice中提供以下器件型号：

LTC3311
LTC3311-0.75
LTC3311-0.85
LTC3311-0.875
LTC3311-1
LTC3311S

LTpowerCAD 1

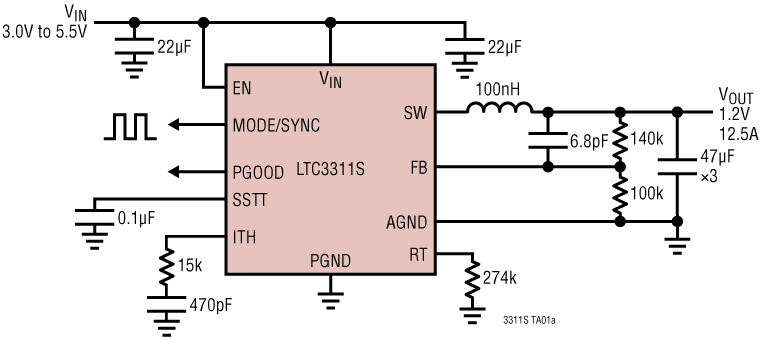

LTC3311S Project - 3.3Vin to 1.2Vout/12.5A, 2MHz

LTpowerCAD中提供以下器件的设计工具：

LTC3311S

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

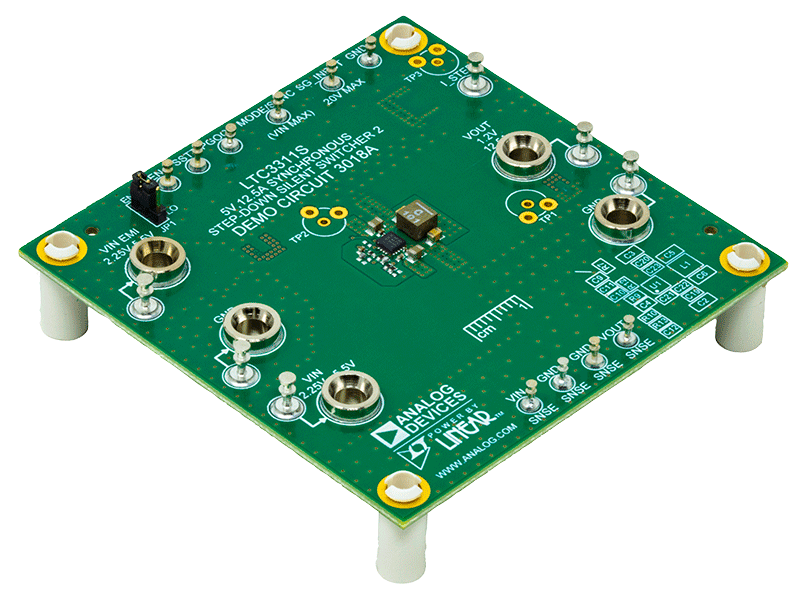

LTC3311S演示板 | 3.3V至1.2V、12.5A、2MHz、低EMI降压稳压器，采用1.17cm2解决方案

立即购买更多内容

产品详情

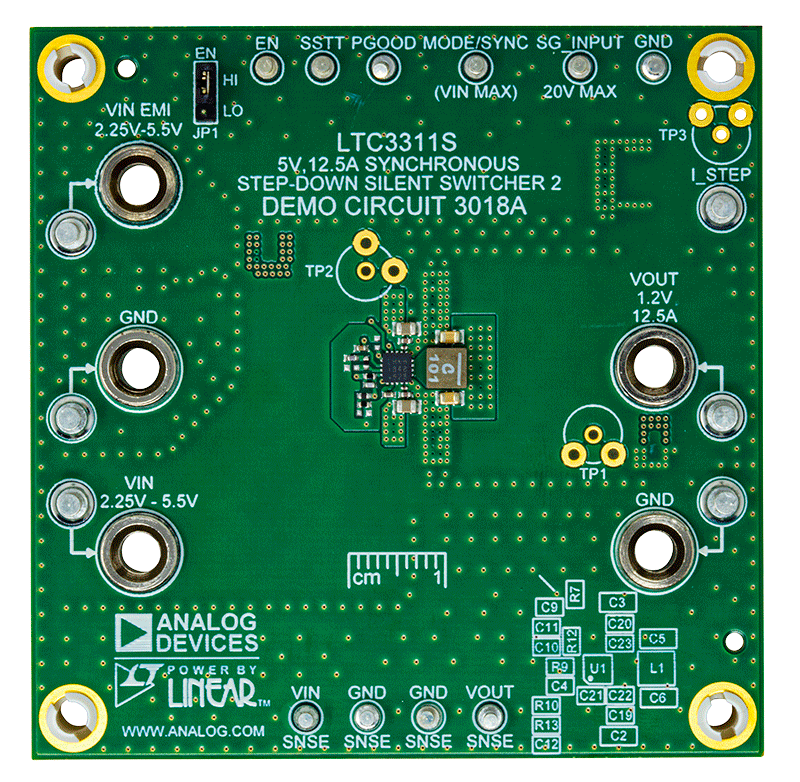

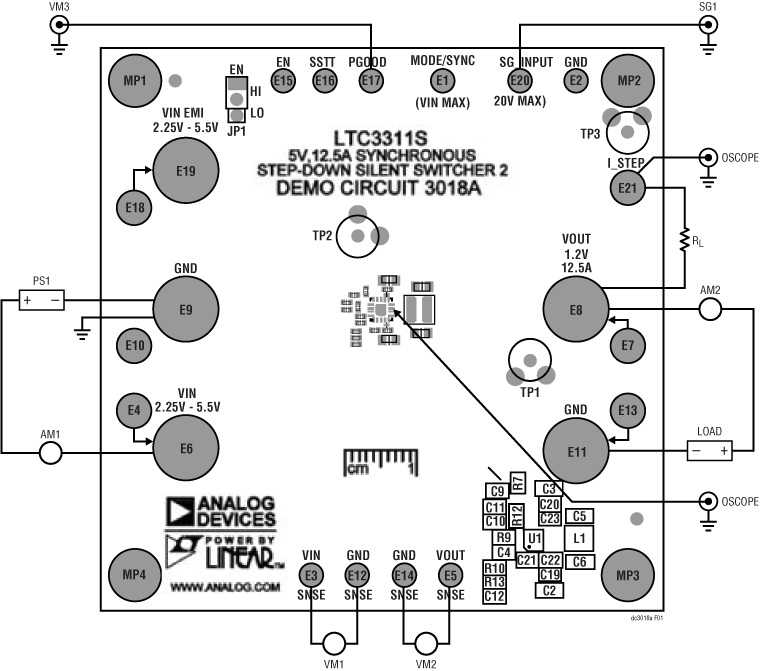

演示电路3018A内置LTC3311S 12.5A、低压、同步降压型Silent Switcher^™2，作为2MHz、3.3V至1.2V、12.5A降压稳压器运行。LTC3311S支持0.5V至VIN的可调输出电压，工作频率为500kHz至5MHz。LTC3311S是一款紧凑型、超低辐射、高效率和高速同步单芯片降压型开关稳压器。集成旁路电容可优化快速电流环路，并通过降低布局敏感度更轻松地将EMI/EMC辐射降至较低。35ns的最短快速导通时间在高频率下可从高电平V_IN转换为低电平V_OUT。

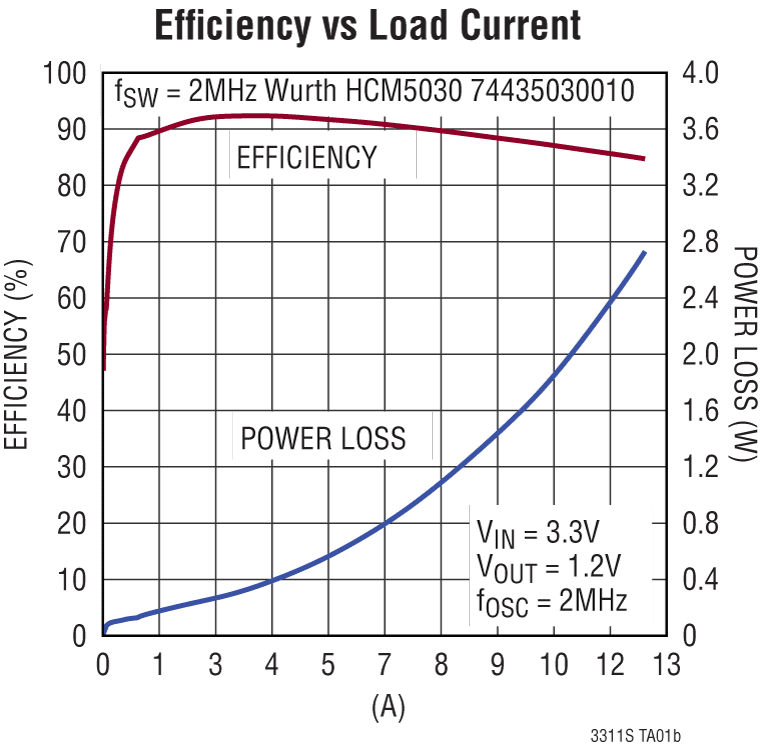

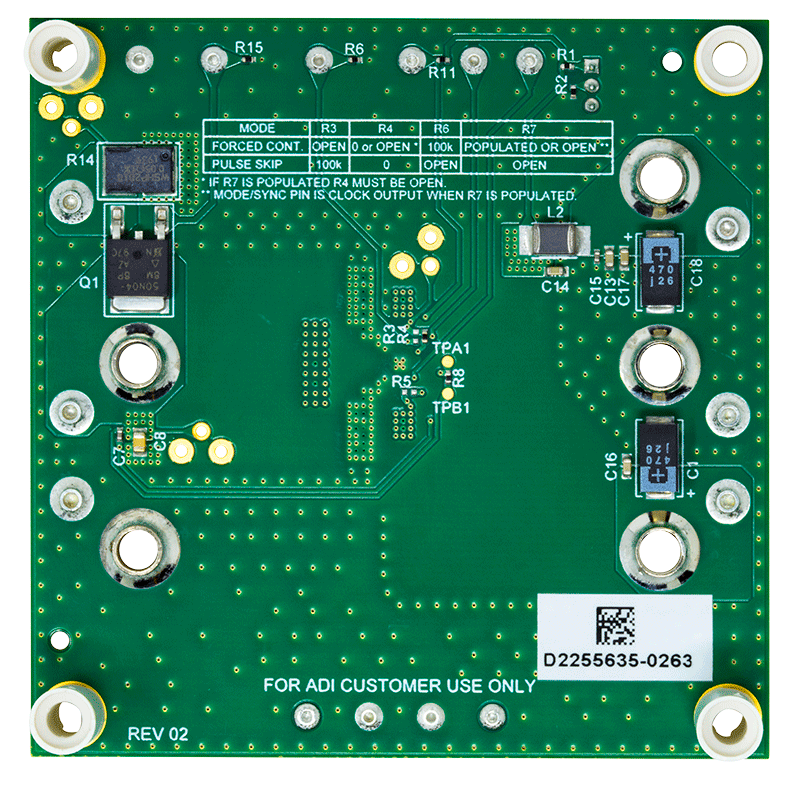

DC3018A设置为在强制连续模式下运行，开关频率为 2MHz，但可以配置为脉冲跳跃模式和不同的开关频率。RT连接到V_IN，将MODE/SYNC引脚设置为输入，允许LTC3311S通过外部时钟同步。将MODE/SYNC引脚连接到V_IN，可设置为脉冲跳跃模式，将MODE/SYNC引脚连接到GND，可设置为强制连续模式。效率与负载图显示了电路在突发工作模式下以及3.3V输入时的效率和功率损耗。

DC3018A还具有EMI滤波器，可降低传导EMI。可通过在VIN EMI端子上施加输入电压包含该EMI滤波器。有关板的EMI性能，请参阅“EMI测试结果”部分。EMI性能图中的红色线条表示传导型和辐射型发射测试的CISPR 25 Class 5峰值限值。

LTC3311S数据手册提供完整的器件、操作说明和应用信息。必须将该数据手册与本演示手册配合阅读。LTC3311S采用3mm × 3mm LQFN封装，具有裸露焊盘以实现低热阻。数据手册的“低EMI PCB布局”部分中提供了用于实现低EMI运行和较大热性能的布局建议。
