LTC1482

量产

具载波检测和接收器故障保险功能的低功率 RS485 收发器

数据手册
产品模型
8
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 至 ±15kV ESD (人体模型)、IEC1000-4-2 Level 4 (±8kV) 接触和 Level 3 (±8kV) 空气放电，无损坏或闭锁
  • 低电平有效载波检测输出
  • 对于浮动、短路或终接输入 (无信号接入) 可提供有保证的高接收器输出状态
  • 驱动低成本的住宅电话线
  • 低功率： ICC = 700µA 最大值 (驱动器被停用)
  • ICC = 900µA 最大值 (在驱动器模式中，无负载)
  • 在停机模式中的最大静态电流为 20μA
  • 单 5V 电源
  • –7V 至 12V 的共模范围允许数据线上的器件之间存在 ±7V 的地电位差
  • 最大数据速率为 4Mbps
  • 上电 / 断电无毛刺干扰驱动器输出
  • 可在总线上连接多达 32 个收发器
  • 采用 8 引脚 MSOP 封装、PDIP 封装和 SO 封装
      
LTC1482
具载波检测和接收器故障保险功能的低功率 RS485 收发器

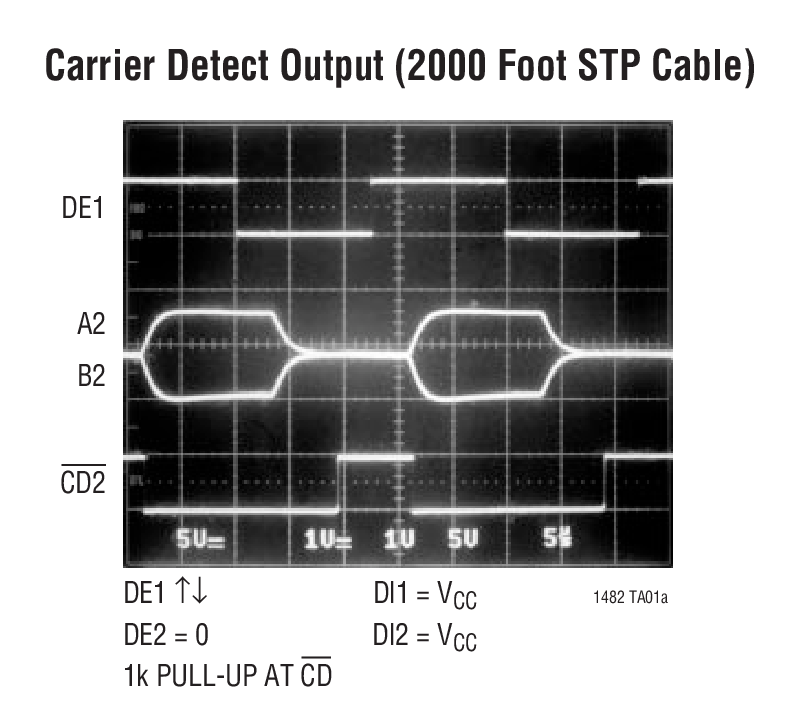

RS485 Interface Product Package 1 Product Package 2 Carrier Detect Output (2000 Foot STP Cable)
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
Interface Transceivers & Isolators 1
LTM2881
量产 完整的隔离型 RS485 / RS422 μModule 收发器和电源
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
EVAL-RS485HDEBZ

标准RS-485半双工评估板EVAL-RS485HDEBZ

立即购买 更多内容

产品详情

EVAL-RS485HDEBZ支持轻松而快速地评估采用标准8引脚SOIC封装的半双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B（半双工总线）可连接至一个总线螺丝端子板。一或两个端接电阻可以通过跳线设置连接至A和B，用于评估半双工RS-485驱动器和接收器。针对总线上的上拉和下拉（偏置电阻）提供封装。

用于板上评估的器件需另外订购。

EVAL-RS485HDEBZ
标准RS-485半双工评估板EVAL-RS485HDEBZ
EVAL-RS485HDEBZ Image
