LT8650S

推荐新设计使用

具 6.2μA 静态电流的双通道 4A、42V、同步降压型 Silent Switcher 2

数据手册 (Rev. D)
产品模型
15
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • Silent Switcher®2 架构：
    • 任何PCB上的超低EMI
    • 可消除PCB布局敏感性
    • 内部旁路电容可降低辐射EMI
    • 可任选的扩展频谱调制
  • 每个通道同时支持4A DC
  • 任一通道上提供高达6A的电流
  • 超低静态电流突发模式®工作：
    • 6.2μA（ IQ调节电压：12VIN至5VOUT1和3.3VOUT2）
    • 输出纹波<10mVP-P
  • 强制连续模式
  • 可选外部VC引脚：快速瞬态响应和均流（额外50µA IQ/通道）
  • 高频高效率
  • 94.6%效率(2A)，5VOUT（12VIN，2MHz）
  • 93.3%效率(4A)，5VOUT（12VIN，2MHz）
  • 最短快速导通时间：40ns
  • 宽输入电压范围：3.0V至42V
  • 可调及可同步频率范围：300kHz至3MHz
  • 4mm × 6mm 32引脚小型LQFN封装
  • 通过AEC-Q100汽车应用认证
LT8650S
具 6.2μA 静态电流的双通道 4A、42V、同步降压型 Silent Switcher 2
LT8650S Application Circuit LT8650S Performance Graph LT8650S Pin Configuration LT8650S Chip
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

设计笔记 3

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
Protection Switches & Controllers 2
LTC4380
推荐新设计使用 低静态电流浪涌抑制器
LTC4231
推荐新设计使用 微功率热插拔控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTpowerCAD 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD

LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2407A

LT8650S演示板 | 双通道42V、4A同步降压Silent Switcher 2

立即购买 更多内容

产品详情

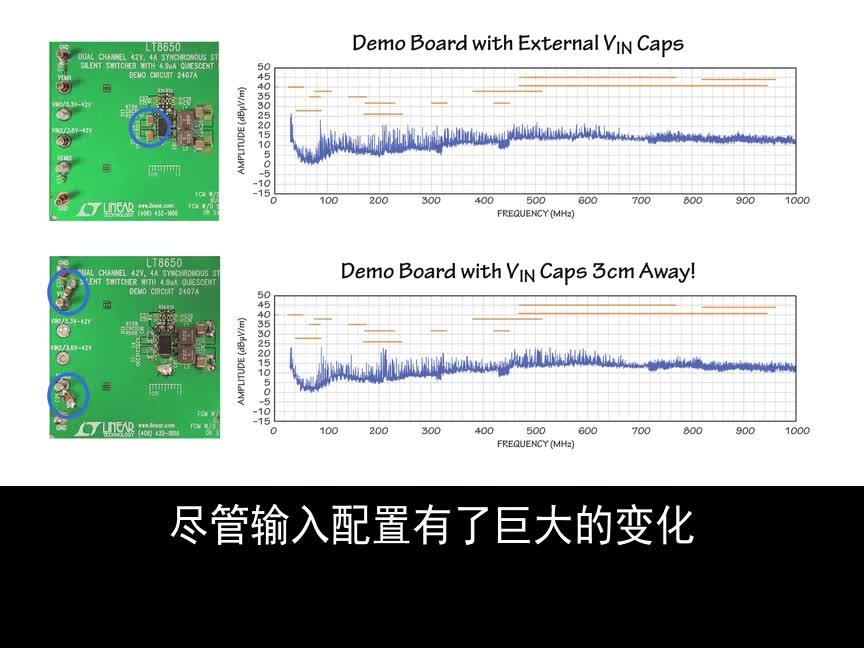

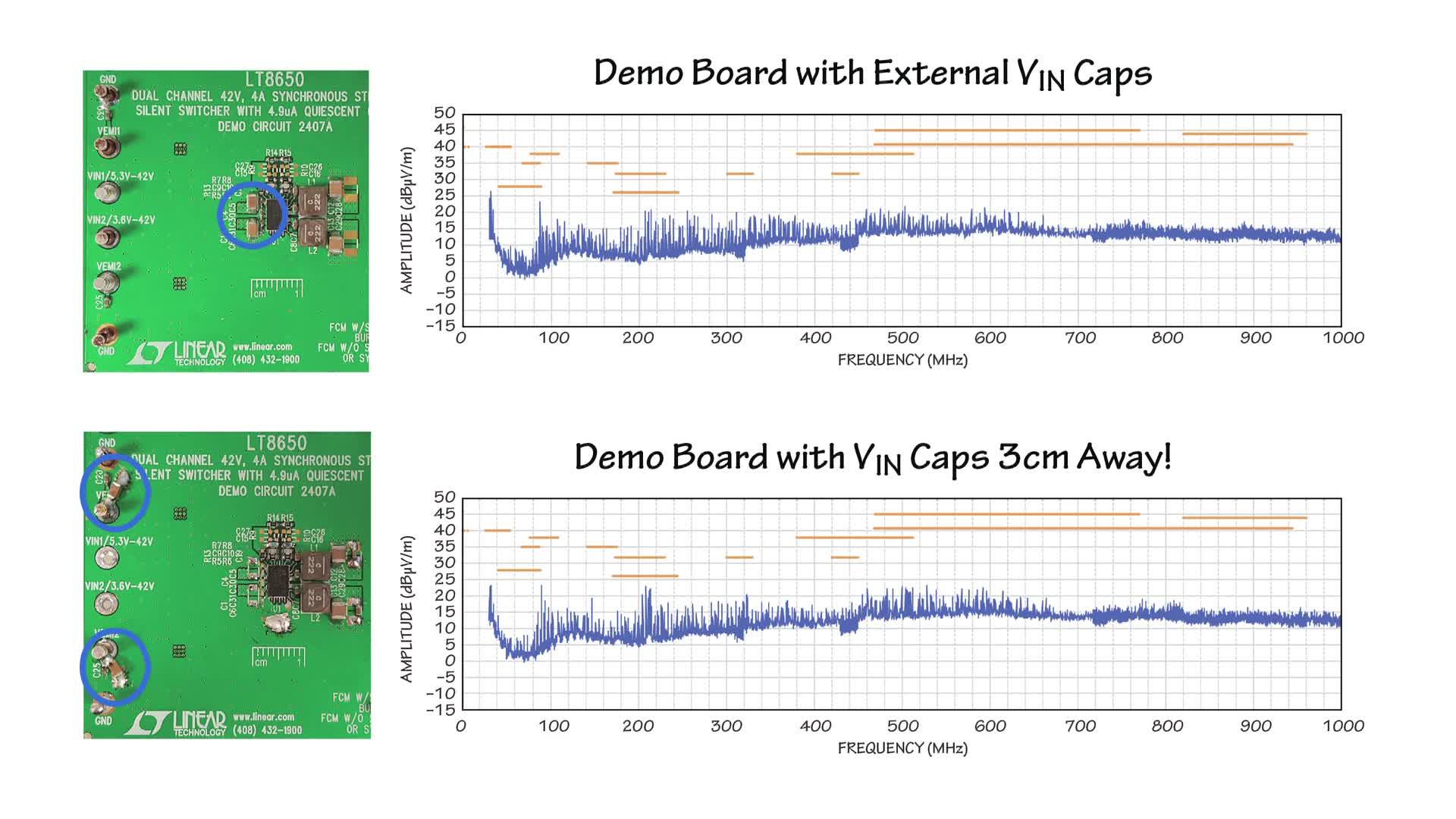

演示电路2407A是一款具有6.2μA静态电流的双通道42 V、4A同步降压Silent Switcher®，内置LT8650S。LT8650S是第二代Silent Switcher，可最大限度减少EMI并降低PCB布局敏感性。该演示电路提供两个输出：5V和3.3V。每个输出可同时提供高达4A的连续电流。图1显示150kHz至30MHz频率范围内的传导EMI测量。图2显示30MHz至1GHz频率范围内的辐射EMI测量。所有测试测量均根据CISPR 25规范进行。该电路以较大裕量通过测试。

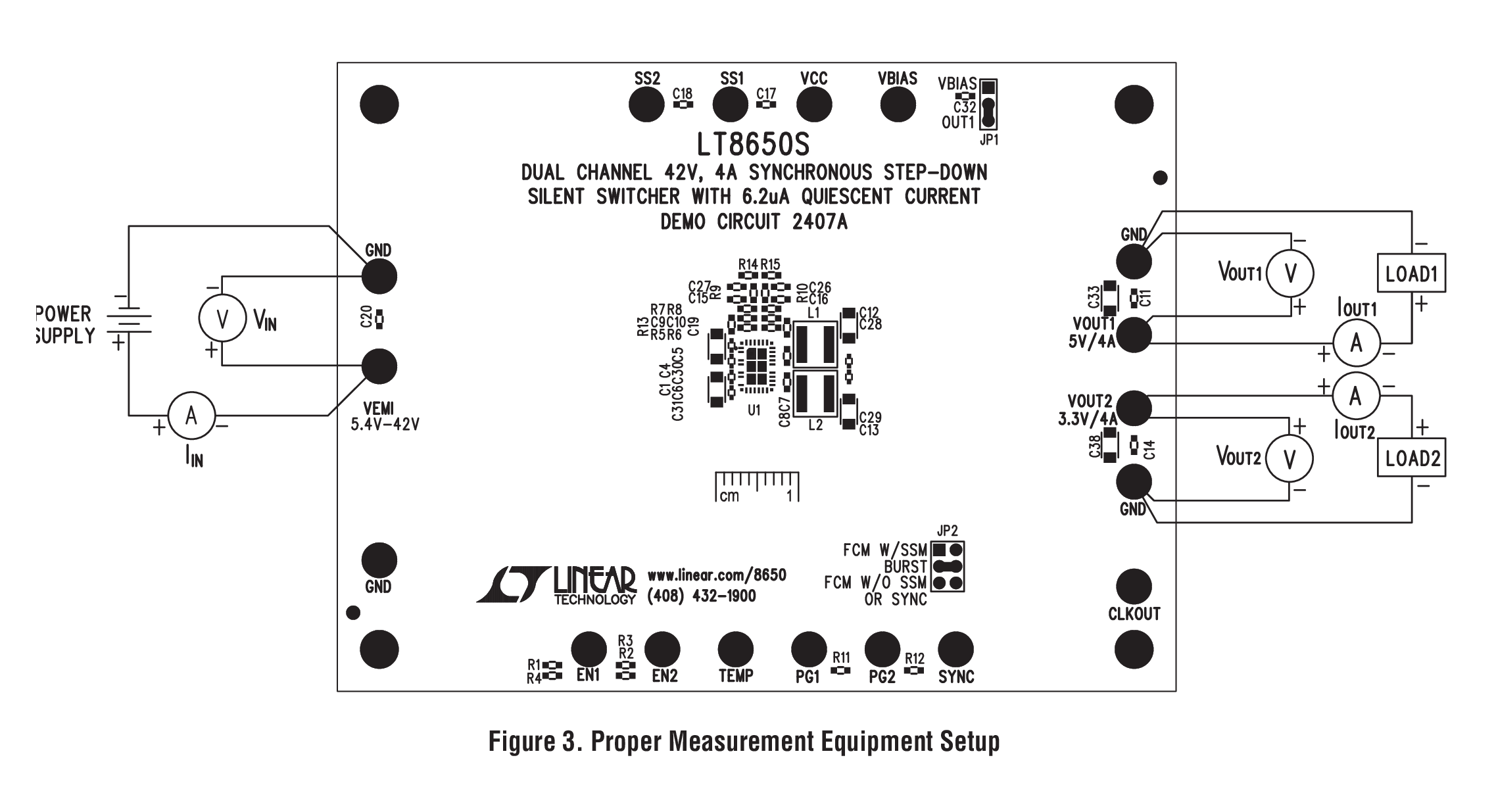

DC2407A
LT8650S演示板 | 双通道42V、4A同步降压Silent Switcher 2

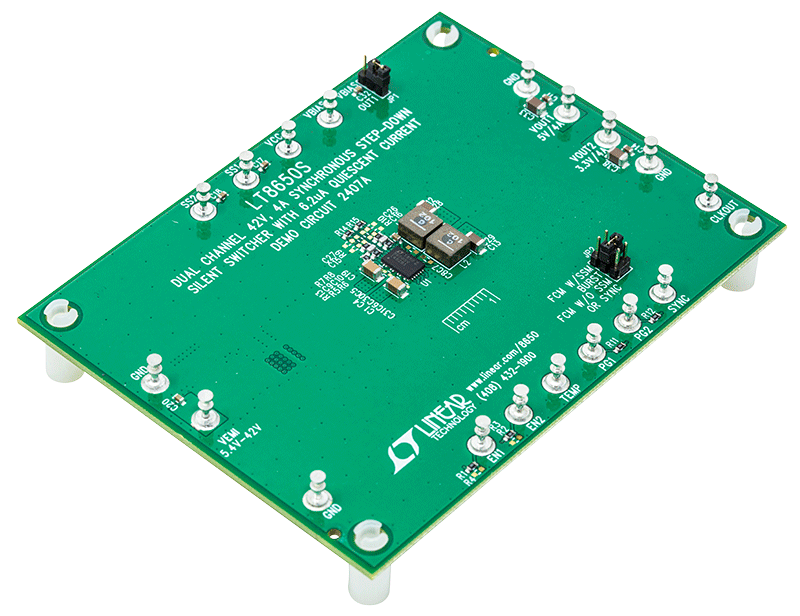

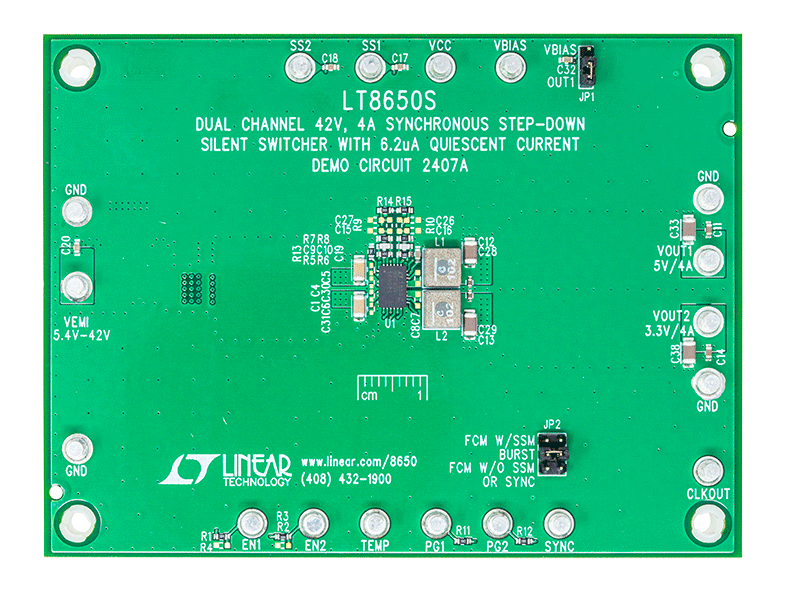

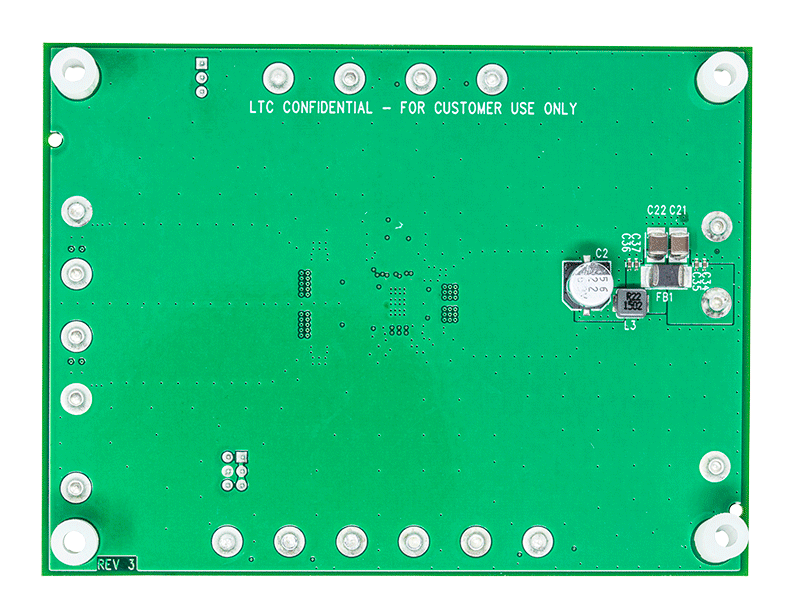

DC2407A Evaluation Board DC2407A Evaluation Board - Top View DC2407A Evaluation Board - Bottom View DC2407A
