LT3046

推荐新设计使用

20V、200mA、超低噪声、超高 PSRR、线性稳压器

数据手册 (Rev. 0)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 超低有效值噪声：0.8μVRMS（10Hz 至 100kHz）
  • 超低噪声：10kHz  时为 2.2nV/√Hz
  • 超低 1/f 噪声：2.5μVP-P（0.1Hz 至 10Hz）
  • 超高 PSRR：1MHz  时为 82dB
  • 输出电流：200mA
  • 宽输入电压范围：2.2V 至 20V
  • 单电容器可改善噪声和 PSRR
  • SET 引脚电流：100μA，±0.5% 初始精准
  • 单电阻器编程输出电压
  • 可编程限流值
  • 低电压差：300mV
  •  输出电压范围：0.2V 至 19V
  •  可编程电源正常
  • 快速启动能力
  • 精密使能/UVLO
  • 可并联以实现更低的噪声和更高的电流
  • 带折返内部限流值 
  • 最小输出电容器：4.7μF 陶瓷
  • 紧凑薄型 12 引脚 3mm × 3mm DFN 封装
LT3046
20V、200mA、超低噪声、超高 PSRR、线性稳压器
LT3046 Typical Application LT3046 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
LT3046EVK

LT3046 20 V、200mA、超低噪声、超高 PSRR、线性稳压器的评估套件

立即购买 更多内容

特性和优点

  • 输入电压范围：3.8V 至 20V
  • 可编程电阻 3.32 V 输出电压
  • 最大输出电流：200mA
  • 用于噪声和 PSRR 测量的 BNC 连接器
  • 可编程电阻电源正常
  • 可编程电阻限流值、电流监控和 UVLO
  • 热增强 12 引脚、3mm x 3mm、DFN 封装

产品详情

LT3046 评估套件（EV 套件）具有 LT3046，这是一款 20V、200mA 超低噪声、超高电源电压抑制比 (PSRR)、低压差 (LDO) 线性稳压器。

LT3046 EV 套件在 3.8V 至 20V 的输入电压范围内工作。LT3046 提供 200mA 的最大输出电流。除具有超低噪声和超高 PSRR 特性外，该稳压器还提供可编程电源正常功能和可编程限流值。电流监控也可通过检测 ILIM 引脚电压来实现。

内置保护包括反向电池保护、反向电流保护、带折返的内部限流值和带滞后的热限制。

有关 LT3046 的完整详细信息，请参阅 LT3046 数据手册，在使用 LT3046 EV 套件时，必须同时参阅 LT3046  数据手册和本用户指南。

LT3046 EV 套件中的 LT3046 采用 12 引脚、3mm x 3mm 塑料双扁平无引脚 (DFN) 封装，IC 底部带有裸露焊盘。恰当的电路板布局对于最大化热性能而言至关重要。

LT3046 EV 套件页面上提供了设计文件。
LT3046EVK
LT3046 20 V、200mA、超低噪声、超高 PSRR、线性稳压器的评估套件

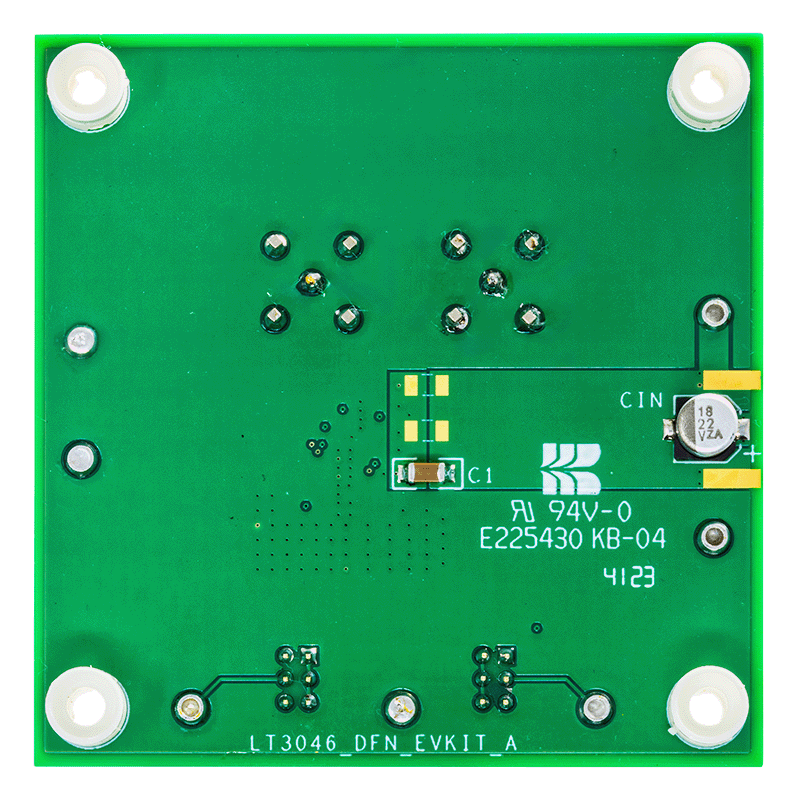

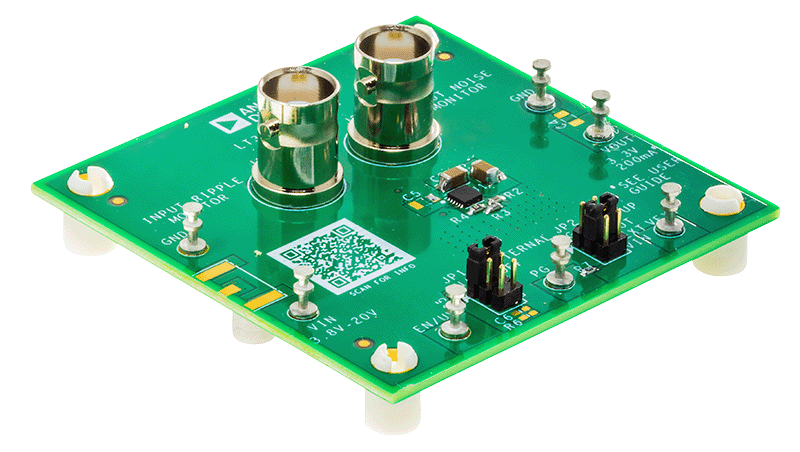

LT3046EVKIT Board Photo Angle LT3046EVKIT Board Photo Bottom
