LT1934

量产

采用 ThinSOT 和 DFN 封装的微功率、降压型开关稳压器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 宽输入电压范围：3.2V 至 34V
  • 微功率操作：IQ = 12μA
  • 从 6.5V 至 34V 输入提供 5V/250mA (LT1934)
  • 从 6.5V 至 34V 输入提供 5V/60mA (LT1934-1)
  • 从 4.5V 至 34V 输入提供 3.3V/250mA (LT1934)
  • 从 4.5V 至 34V 输入提供 3.3V/60mA (LT1934-1)
  • 低停机电流：<1μA
  • 低 VCESAT 开关：200mV (在 300mA)
  • 扁平 (高度仅 1mm) SOT-23 (ThinSOT™) 和 (2mm x 3mm x 0.8mm) 6 引脚 DFN 封装
LT1934
采用 ThinSOT 和 DFN 封装的微功率、降压型开关稳压器

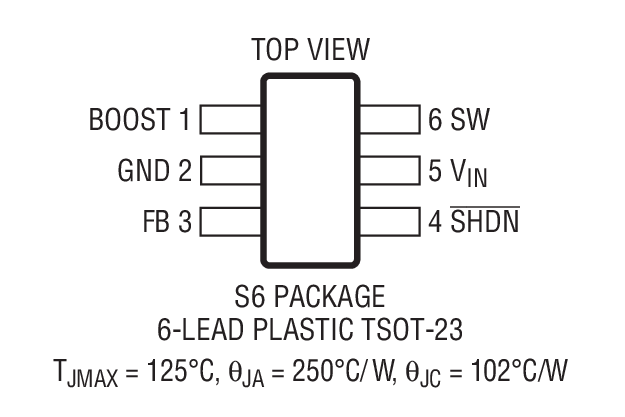

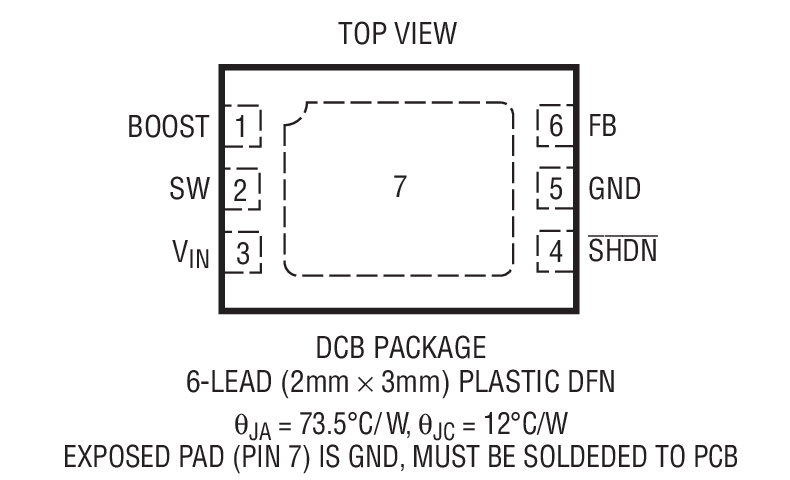

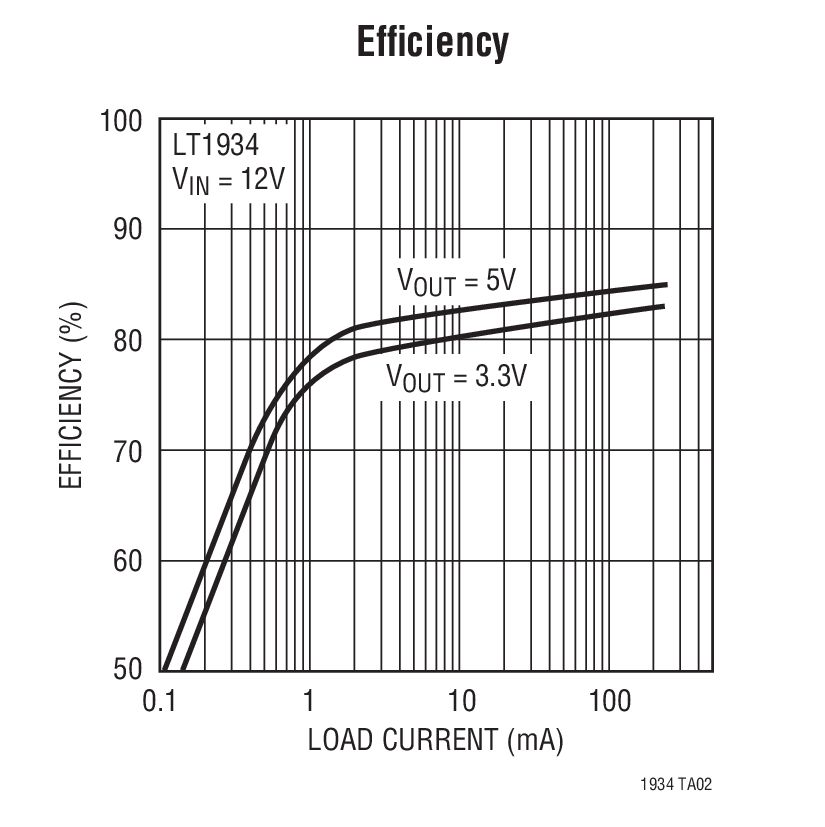

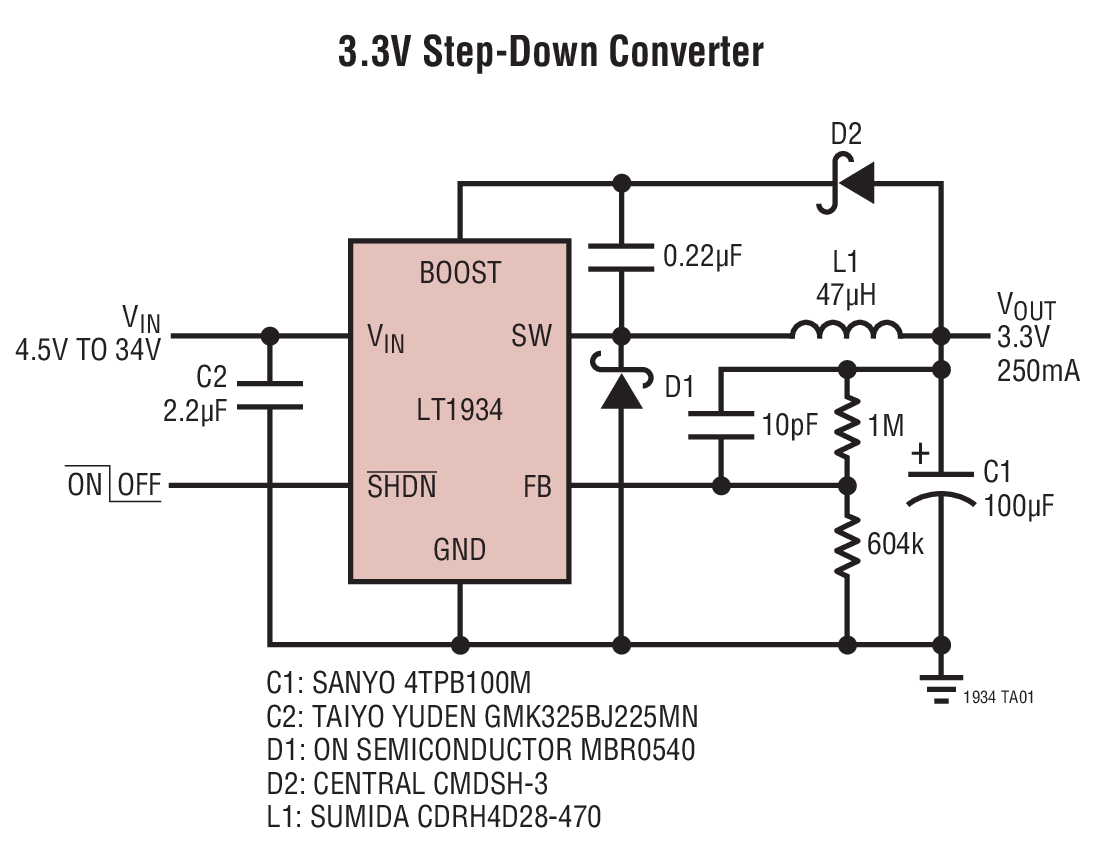

3.3V Step-Down Converter Efficiency Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 2
LTC4359
推荐新设计使用 具反向输入保护功能的理想二极管控制器
LT4363
推荐新设计使用 具电流限制功能的高电压浪涌抑制器
电路监控器 1
LTC2960
推荐新设计使用 36V、纳安级电流、两输入电压监视器
电源系统管理(PSM)和时序控制器 1
LTC2974
推荐新设计使用 具有精确输出电流的4通道PMBus电源系统管理器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 3

LTspice中提供以下器件型号：

  • LT1934
  • LT1934-1
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC544A

LT1934ES6/LT1934ES6-1演示板 | 2个电路，4.5V ≤ VIN ≤ 34V，VOUT = 3.3V/5V (250mA) (LT1934)和50mA (LT1934-1)

立即购买 更多内容

产品详情

演示电路544内置LT1934和LT1934-1宽输入范围微功耗降压开关稳压器。DC544中有两个开关稳压器电路，在250mA输出下将4.5V至34V输入电压范围转换为3.3V或5V（跳线可选）的LT1934ES6电路，以及设计用于相同输入和输出电压但具有较低50mA负载电流的LT1934ES6-1电路。针对5V输出工作电压，输入电压范围为6.5V至34V。
DC544A
LT1934ES6/LT1934ES6-1演示板 | 2个电路，4.5V ≤ VIN ≤ 34V，VOUT = 3.3V/5V (250mA) (LT1934)和50mA (LT1934-1)

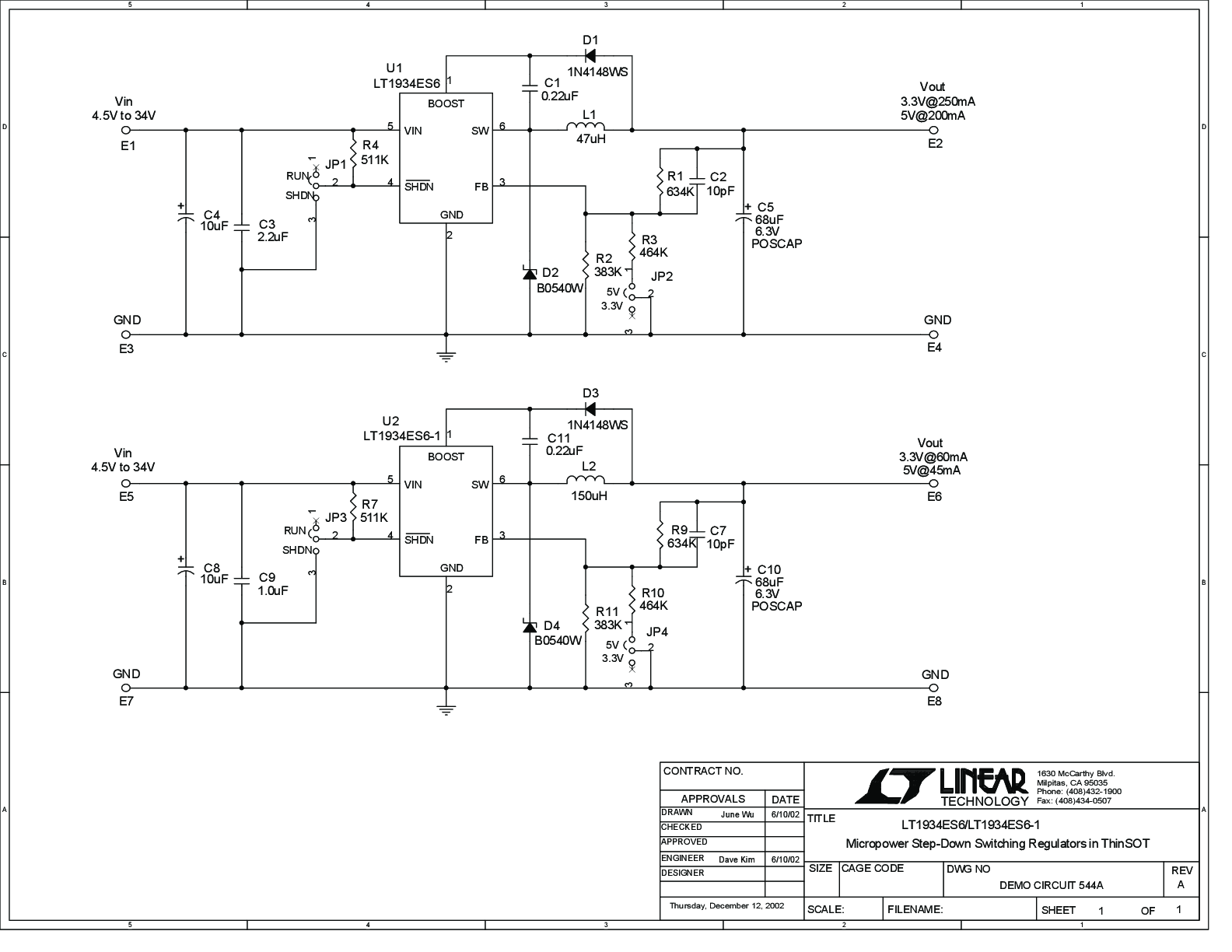

DC544A - Schematic
