DS28C22

量产

DeepCover安全存储器，带有I2C SHA-256和3Kb用户EEPROM

利用SHA-256增强加密认证和加密算法保护您的开发投资

数据手册 (Rev. 2)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 基于SHA-256的对称加密、双向安全认证模型
  • 专用硬件加速SHA引擎，产生SHA-256 MAC
  • 对256位、用户可编程密钥以及输入质询进行有效的安全认证
  • 3072位用户EEPROM，分为12页，每页256位
  • 用户可编程、不可逆EEPROM保护模式，包括认证、写保护和读保护、加密以及OTP/EPROM仿真
  • 支持100kHz和400kHz I²C通信速率
  • 支持节电休眠模式，电流仅为0.5µA (典型值)
  • 工作范围：3.3V、±10%，-40°C至+85°C
  • 8引脚TDFN封装
DS28C22
DeepCover安全存储器，带有I2C SHA-256和3Kb用户EEPROM

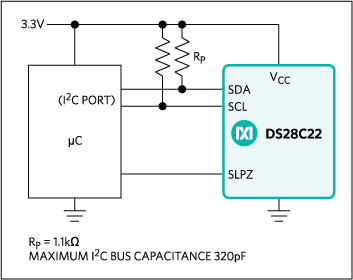

DS28C22: Typical Application Circuit
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

应用笔记 2

设计笔记 1

Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.
了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
嵌入式安全和1-Wire 4
DS28E15
推荐新设计使用 内置1-Wire SHA-256和512位用户EEPROM的DeepCover安全认证方案
DS28E22
量产 内置1-Wire SHA-256和2Kb用户EEPROM的DeepCover安全认证方案
DS28E25
量产 内置1-Wire SHA-256和4Kb用户EEPROM的DeepCover安全认证方案
DS2465
推荐新设计使用 DeepCover安全认证器具有SHA-256协处理器和1-Wire主机功能
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

DeepCover® Security Lab

打开工具

评估套件

DS28C22EVKIT

DS28C22评估系统

立即购买 更多内容

特性和优点

  • 完整评估系统：
    • 五个采用TDFN-EP封装的DS28C22 IC
    • 一个USB转I2C模块(DS9400#)提供PC连接
    • 一个评估板(DS9121Q+)，带有TDFN-EP插座板便于芯片评估
  • USB转I2C模块包含高能PL-2303HXD USB转UART芯片
    • 枚举为虚拟PC COM端口
    • 提供Windows认证徽标USB设备驱动程序
    • 标准USB电缆接口
  • I2C 主机接口支持400kHz I2C通信速度
  • 评估板包含方便的板上测试点
  • 评估软件将随完整的评估套件数据手册一起提供

产品详情

此评估系统包括DS9400 USB转I2C PC适配器、用于TDFN DS28C22的DS9121Q+评估插座板以及五个采用TDFN封装的DS28C22采样器件。
该评估软件在Windows® 8、Windows 7、Windows Vista®和Windows XP®操作系统上运行。评估系统数据手册中包含有关下载和安装软件以及通用评估系统操作的详细说明；以上链接提供软件和文档。
注意：DS2465评估板和DS9400#子组件不适合在评估系统外直接销售。未提供特定于DS9400#的数据手册。

DS28C22EVKIT
DS28C22评估系统

参考电路

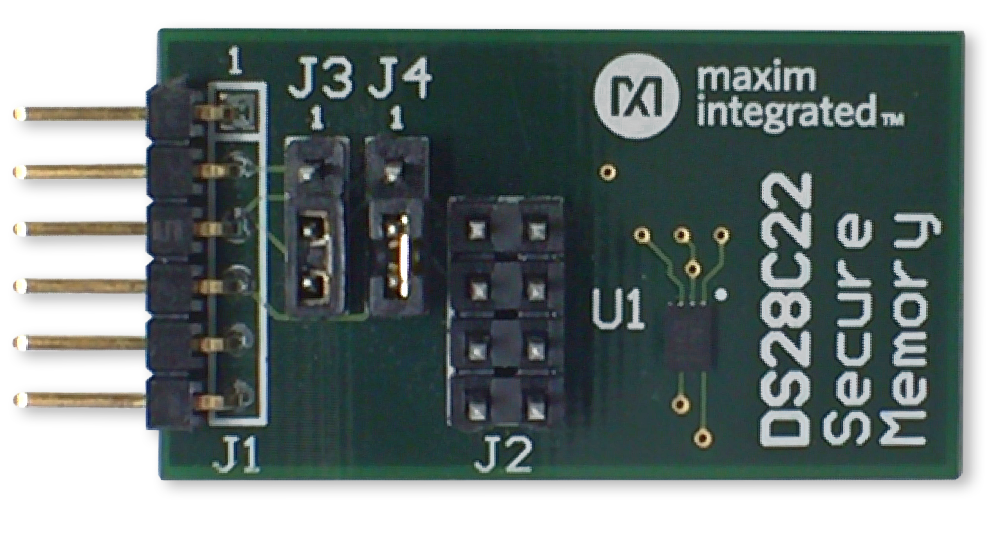

MAXREFDES43 - System Board
MAXREFDES43 - System Board

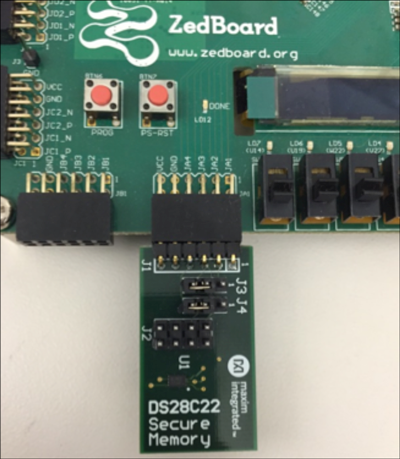

MAXREFDES43 inserted into the ZedBoard development platform

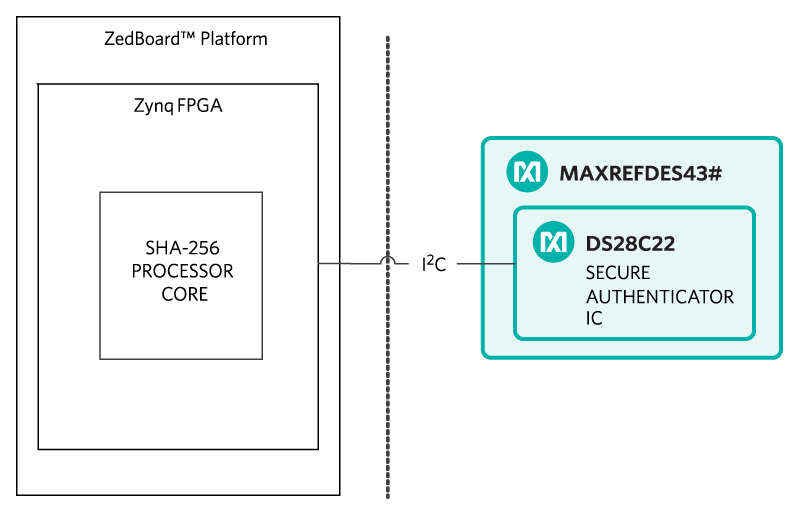

MAXREFDES43 - Design Block Diagram
MAXREFDES43 参考设计

Secure Authentication Design with I2C SHA-256

查看参考设计详情

特性和优点

  • SHA-256 authentication
  • I2C interface
  • Example source code
  • Pmod-compatible form factor

Competitive Advantages

  • Crypto-strong authentication
  • Fast performance with hardware acceleration
    •
    MAXREFDES43
    Secure Authentication Design with I2C SHA-256
    MAXREFDES43 - System Board
    MAXREFDES43 inserted into the ZedBoard development platform
    MAXREFDES43 - Design Block Diagram
