DS26502

T1/E1/J1/64KCC BITS单元

业内唯一的64kHz复合时钟收发器

数据手册 (Rev. 8)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 符合G.703 2048kHz同步接口
  • 符合G.703 64kHz中心化(选择A)和同向定时接口
  • 符合G.703附录II 64kHz和6312kHz日本同步接口
  • 与标准的T1/J1 (1.544MHz)和E1 (2.048MHz)接口
  • 与CMI编码的T1/J1和E1接口
  • 短程和长程
  • 发送和接收T1和E1 SSM消息，带有消息确认
  • 具有旁路模式的T1/E1抖动衰减器
  • 完全独立的发送和接收功能
  • 适用于75Ω/100Ω/110Ω/120Ω T1、E1与复合时钟接口的内部软件选择的接收和发送终端
  • 用于桥接应用的监视器模式
  • 接收16.384MHz、12.8MHz、8.192MHz、4.096MHz、2.048MHz或1.544MHz主时钟
  • 在复合时钟模式下的64kHz、8kHz和400Hz输出
  • 8位并行控制端口，复用或者非复用，Intel或Motorola
  • 串行(SPI)控制端口
  • 硬件控制模式
  • 通过硬件输出引脚提供LOS、AIS和LOF指示
  • 通过器件引脚实现发送器输出的快速关断，用于保护切换
  • IEEE 1149.1 JTAG边界扫描
  • 3.3V电源，可承受5V输入输出
DS26502
T1/E1/J1/64KCC BITS单元

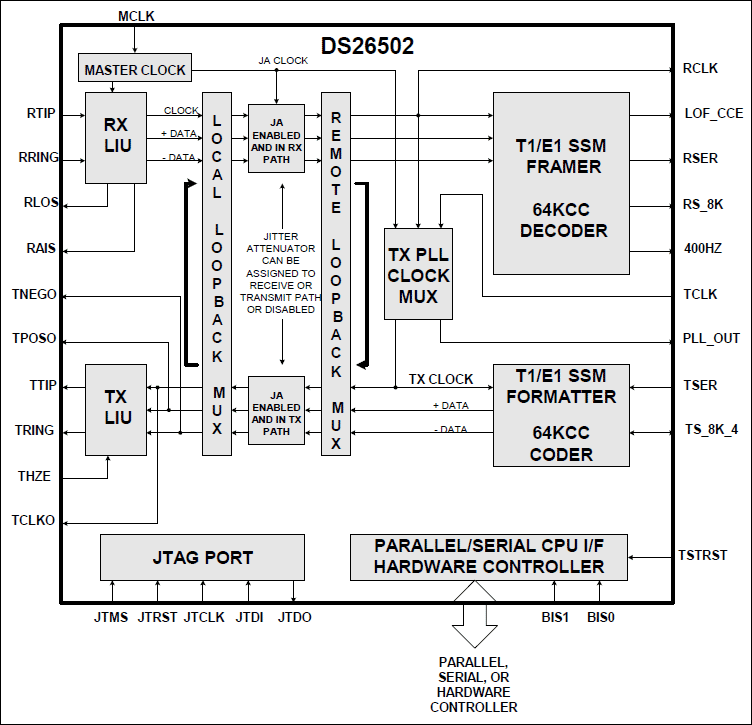

DS26502：原理框图
