ADXL180
不推荐用于新设计可配置、高g、iMEMS®加速度计
- 产品模型
- 1
Viewing:
产品详情
- 宽传感器范围：50 g至500 g
- 可调滤波器带宽：100 Hz至800 Hz
- 可配置通信协议
- 双线电流模式总线接口
- 可选传感器数据分辨率：8位或10位
- 连续自稳零
- 全差分传感器和接口电路
- 抗EMI/RFI能力强
- 传感器自测
- 电源电压：5.0 V至14.5 V
- 8位用户自定义OTP存储器
- 32位电子序列号
- 双器件/总线选项

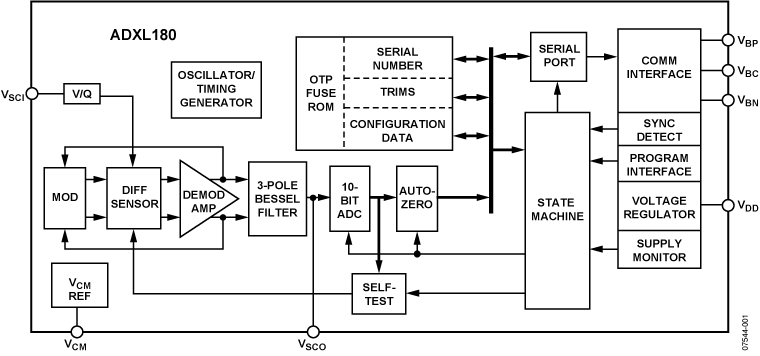

ADXL180iMEMS®加速度计是一款可配置的单轴集成式卫星传感器，为前部和侧面冲击安全气囊应用提供了一种低成本的解决方案。加速度数据通过一个数字双线电流环路接口总线传递至控制模块。所用通信协议可以编程，以便与各种汽车接口总线标准兼容。
传感器的g范围可以进行配置，提供从±50g到±500g的满量程范围支持。传感器信号三阶、低通贝塞尔滤波器带宽可以配置为100 Hz、200 Hz、400 Hz和800 Hz。
10位模数转换器(ADC)支持将8位或10位加速度数据传输至控制模块。各器件均有唯一的电子序列号。该器件的额定工作温度范围为−40°C至+125°C，采用5 mm × 5 mm LFCSP封装。
参考资料
数据手册 1
应用笔记 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|

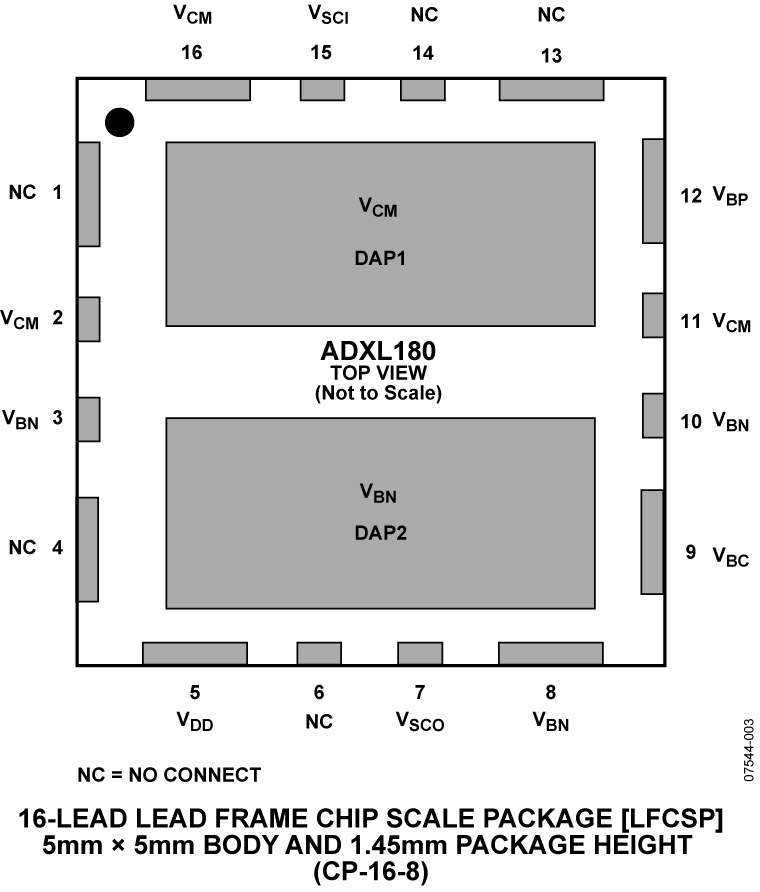

| ADXL180WCPZA-RL | 16-Lead LFCSP (5mm x 5mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
4月 28, 2022 - 22_0043 ADXL180 Product Discontinuation |
||
| ADXL180WCPZA-RL | 最后购买期限 | |
|
4月 13, 2022 - 21_0024 Discontinuation of ADXL703, ADXRS800 & ADXRS622 discontinuation due to low volumes. |
||
| ADXL180WCPZA-RL | 最后购买期限 | |
