本产品实现了由HDMI.org许可的技术。客户必须为HDMI.org列出的HDMI采用者以便购买产品。
有关更多信息，请联系当地的ADI公司销售办事处
ADV7622
最后购买期限HDMI®收发器
- 产品模型
- 2
产品详情
- 4路输入、1路输出HDMI收发器
- 高带宽数字内容保护(HDCP 1.4)
- 支持HDCP中继器
- 225 MHz HDMI Rx和Tx，支持36/30/24位深色
- 支持高达1600 × 1200的DVI RGB图形(60 Hz)
- HDMI® 1.4 支持
- 音频回传通道(ARC)
- 支持3D TV
- 内容类型位
- CEC 1.4兼容（CEC_CPD和CEC_HPD）

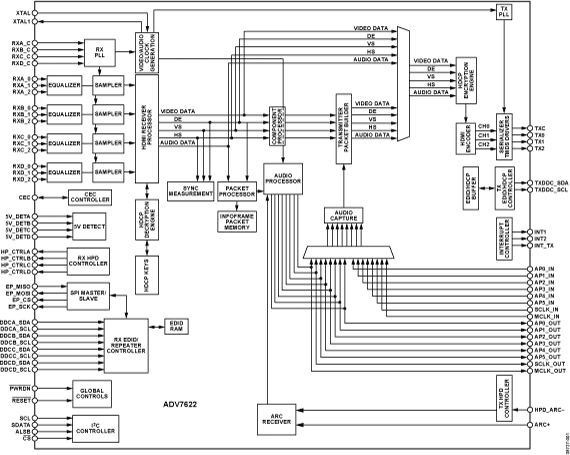

ADV7622是一款高性能、4路输入、1路输出、高清多媒体接口(HDMI®)收发器，片内集成HDMI 1.4接收器、发送器以及数字音频I/O。借助经过全面测试的ADI中继器软件库和驱动程序，它可支持所有HDCP中继器功能。
ADV7622不仅支持最高达1080p 36位深色的所有高清电视格式，而且支持所有强制性HDMI 1.4 3D电视格式。它还集成有HDMI 1.4 CEC控制器，支持能力发现与控制(CDC)。
ADV7622提供专用、灵活的音频输出端口和专用音频输入端口，可以将音频数据轻松地插入或从HDMI数据流抽取。支持所有HDMI音频格式，包括SACD（通过DSD）、压缩SACD（通过DST）以及HBR。ADV7622还具有一个音频回授通道(ARC)接收器。ARC将上游音频能力融入传统HDMI电缆中，可以简化布线。
ADV7622采用先进的CMOS工艺制造，提供144引脚、20 mm × 20 mm、无铅LQFP封装，额定温度范围为−20°C至+70°C。
应用
- AVR
- HTiB
- SOUNDBAR，支持HDMI中继器
- 支持HBR的电视
- 其他中继器应用
参考资料
数据手册 1
用户手册 1
应用笔记 4
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADV7622BSTZ | 144-Lead LQFP (20mm x 20mm) | ||
| ADV7622BSTZ-RL | 144-Lead LQFP (20mm x 20mm) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
12月 7, 2016 - 16_0033 Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select QFP Products |
||
| ADV7622BSTZ | 最后购买期限 | |
| ADV7622BSTZ-RL | 最后购买期限 | |
|
5月 14, 2013 - 13_0089 Change Carrier Tape Design for 20x20x1.4mm QFP |
||
| ADV7622BSTZ | 最后购买期限 | |
| ADV7622BSTZ-RL | 最后购买期限 | |
这是最新版本的数据手册
