ADV7533
最后购买期限带有HDMI发射机的MIPI/DSI接收机
- 产品模型
- 2
产品详情
- 低功耗MIPI/DSI接收机
- 低功耗HDMI/DVI发送器，便携式应用的理想选择
- 2/3/4通道DSI接收机
- 每通道支持最高800 Mbps的传输速率
- 80 MHz工作频率支持从480i到1080p (30 Hz)的所有视频和图形分辨率
- 可编程双向色彩空间转换器
- 支持标准S/PDIF，适用于最高192 kHz的立体声LPCM或压缩音频
- 支持最高192 kHz的2通道、无压缩、LPCM I2S音频
- 片上MPU及 I2C 主机可执行EDID读取和HDCP操作；通过中断和寄存器报告HDMI事件
- I2C 和HPD I/O具有5 V容差，无需额外器件

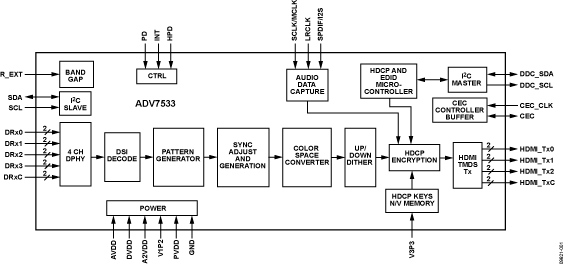

ADV7533是一款多功能视频接口芯片。ADV7533提供一个移动行业处理器接口/显示串行接口(MIPI®/DSI)作为输入端口，一个高清多媒体接口(HDMI®)作为数据输出，采用49引脚晶圆级芯片规模封装(WLCSP)。显示串行端口(DSI)输入最多提供四条MIPI/DSI数据通道，每条通道最大传输速率可达800 Mbps。DSI Rx仅在DSI视频模式下工作。HDMI Tx支持像素时钟最高可达80 MHz的视频分辨率。
ADV7533内置可选的嵌入式HDCP密钥，可以安全传输HDCP 1.3协议规定的受保护内容。
ADV7533支持x.v.Color™（全音域元数据），颜色范围更宽。
ADV7533支持S/PDIF和双通道I2S 两种音频格式。高保真双通道I2S能够以最高192 kHz的采样速率传输立体声。S/PDIF可以传送立体声LPCM音频或压缩音频，包括Dolby® Digital和DTS®。
ADV7533还整合了一些其它特性，例如：用于读取EDID的I2C主机，以及I2C和Hot Plug™（热插拔）检测引脚兼容5 V电压等，这些都有助于简化系统设计、降低成本。
ADV7533采用先进的CMOS工艺制造，提供节省空间的49引脚WLCSP表贴封装，符合RoHS标准，额定工作温度范围为-10℃至+85°C。
应用
- 移动系统
- 蜂窝手机
- 数码摄像机
- 数码相机
- 个人媒体播放器
- 游戏
参考资料
数据手册 1
应用笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

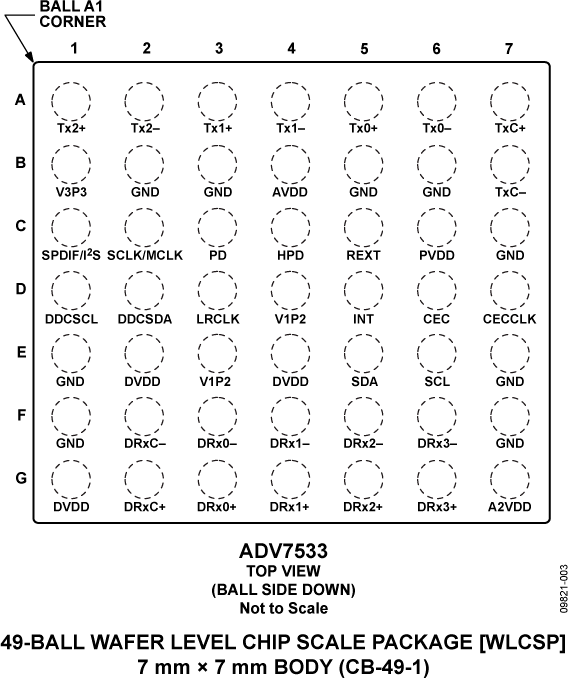

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADV7533BCBZ-RL | 49-Ball WLCSP (3.46mm x 3.46mm) | ||
| ADV7533BCBZ-RL7 | 49-Ball WLCSP (3.46mm x 3.46mm) |
