ADV7480

ADV7480是一款组合式HDMI^®/MHL^®接收器，针对具有连接能力的音响主机，并且这些音响主机需采用智能手机或其他消费电子设备的有线、未压缩的数字音频/视频链路才能支持流传输，并将基于云的多媒体内容与应用集成至汽车信息娱乐系统中。

ADV7480 MHL 2.1接收器支持的最高像素时钟频率为75 MHz，24位模式下允许高达720p/1080i的分辨率(60 Hz)。 ADV7480具有链路控制总线(CBUS)，可处理链路层、转换层，并执行CBUS电气信号探测以及显示数据通道(DDC)命令。 可通过I²C总线或专用串行外设接口(SPI)总线处理系统处理器部署的MHL边带通道(MSC)命令。提供专用中断引脚(INTRQ3)，指示CBUS相关事件已发生。

ADV7480还集成使能引脚(VBUS_EN)，可动态使能或禁用电压调节器输出，向MHL源提供5 V电压总线(VBUS)信号。

ADV7480 HDMI接收器支持的最高像素时钟频率为162 MHz，允许高达1080p的HDTV格式，显示分辨率可高达UXGA（1600 × 1200，60 Hz）。 器件集成消费电子控制(CEC)控制器，支持能力发现和控制(CDC)特性。 HDMI输入端口具有专用的5 V检测和热插拔(Hot Plug™)置位引脚。

HDMI/MHL接收器集成一个自适应最小化传输差分信号(TMDS)均衡器，确保接口在长电缆条件下具有鲁棒的工作性能。 ADV7480的单个接收器端口可接收HDMI和MHL电气信号。 通过CD_SENSE引脚进行电缆阻抗检测，可实现HDMI和MHL之间的自动检测。

ADV7480内置一个分量处理器(CP)，用于处理来自HDMI/MHL接收器的视频信号。 它提供的功能包括：对比度、亮度和饱和度调整，以及针对HS/VS/DE时序的自由运行和时序调整控制。

ADV7480具有8位数字输入/输出端口，支持高达720p/1080i的输入和输出视频分辨率，提供8位交错式4:2:2 SDR以及DDR模式。

为实现这些视频输入源与最新一代信息娱乐片上系统(SoC)的无缝接口，ADV7480提供了一个MIPI^® CSI-2发送器。 四通道发送器提供4/2/1个数据通道多路复用选项，还能用于从HDMI接收器、MHL接收器和数字输入端口输出视频。

ADV7480具有一个灵活的音频输出端口，用于输出从MHL或HDMI流提取的音频数据。 HDMI/MHL接收器具有高级音频功能，其中包括静音控制器，用于消除音频输出中的外来音频噪声。 此外，可以将ADV7480设置为输出时分多路复用(TDM)串行音频，支持通过单个音频输出接口端口传输八个多路复用串行音频通道。

ADV7480通过双线式串行双向端口（I²C兼容型）进行编程。

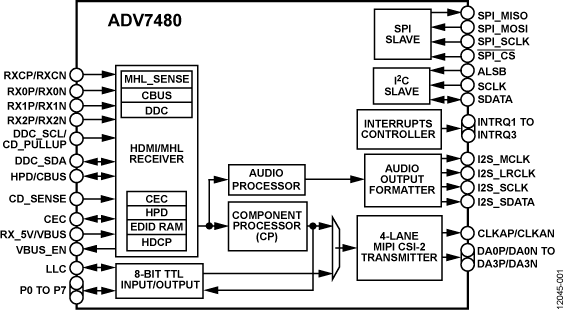

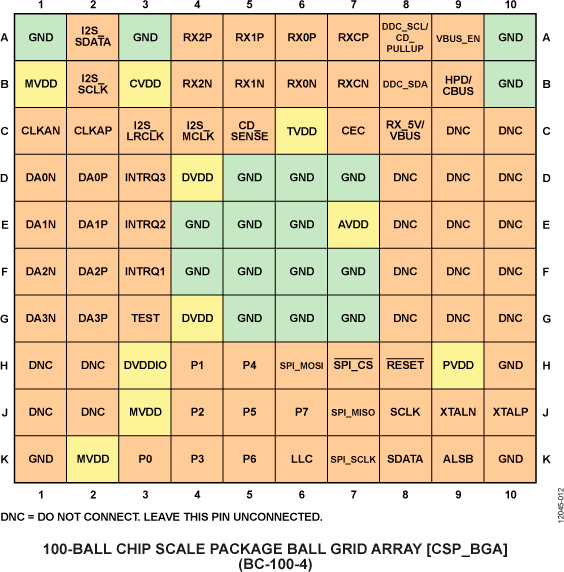

ADV7480采用先进的CMOS工艺制造，提供9 mm × 9 mm、100引脚CSP_BGA封装，符合RoHS标准；额定温度范围为−40°C至+85°C。

ADV7480提供汽车级和工业级版本。

应用

• 便携式设备
• 车载信息娱乐系统（音响主机和后座娱乐系统）
• HDMI中继器和视频开关
