ADUM5242

量产

双通道隔离器，集成采用isoPower®技术的DC/DC转换器，提供50 MW隔离功率（0/2通道方向性）

数据手册 (Rev. B)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 集成隔离式DC/DC转换器
  • 5 V/10 mA调节输出
  • 两个DC至1 Mbps (NRZ)信号隔离通道
  • 8引脚窄体SOIC封装
  • 符合RoHS标准
  • 工作温度最高可达105°C
  • 精密定时特性
    脉冲宽度失真：3 ns（最大值）
    通道间匹配：3 ns（最大值）
    传播延迟：70 ns（最大值）
  • 高共模瞬变抗扰度：> 25 kV/μs
  • UL认证：1分钟2500 Vrms，符合UL 1577标准
  • CSA元件验收通知#5A
  • 合格证书
    DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
    VIORM = 560 V 峰值
ADUM5242
双通道隔离器，集成采用isoPower®技术的DC/DC转换器，提供50 MW隔离功率（0/2通道方向性）

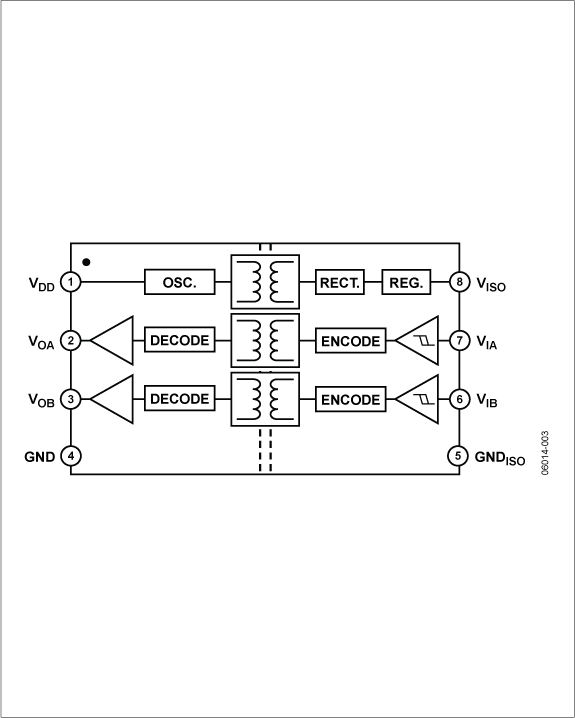

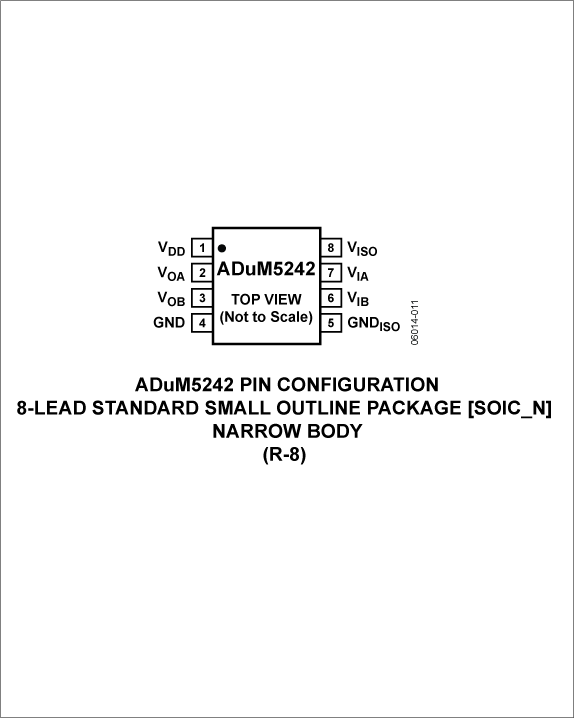

ADuM5242 Functional Block Diagram ADuM5242 Pin Configuration
