ADUM4070

量产

集成反馈功能的隔离式开关调节器

数据手册 (Rev. A)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 内置补偿的隔离PWM反馈
  • 原边变压器驱动器可在5 V输入电压下支持2.5 W输出功率
  • 可调的稳压输出：
    3.3 V至24 V
  • 效率高达70%
  • 可调振荡器频率：200 kHz至1 MHz
  • 上电时提供软启动功能
  • 逐脉冲过流保护
  • 热关断
  • 5,000 V rms隔离
  • 高共模瞬变抗扰度：>25 kV/µs
  • 16引脚SOIC封装，爬电距离为8.3 mm
  • 高温条件下工作：
    105°C
  • 安全和法规认证
  • UL认证：1分钟5000 V rms，符合UL 1577标准
  • 通过IEC 62368-1、IEC 61010-1和IEC 60601-1 CSA认证
  • VDE合格证书
  • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  • VIORM = 849 V峰值
ADUM4070
集成反馈功能的隔离式开关调节器

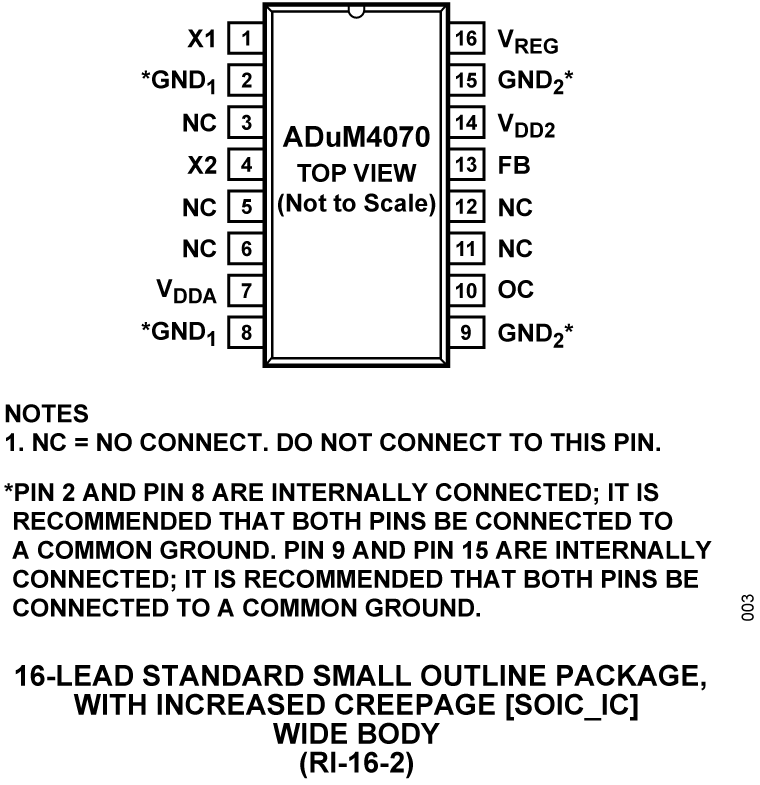

ADuM4070 Functional Block Diagram ADuM4070 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

信息 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

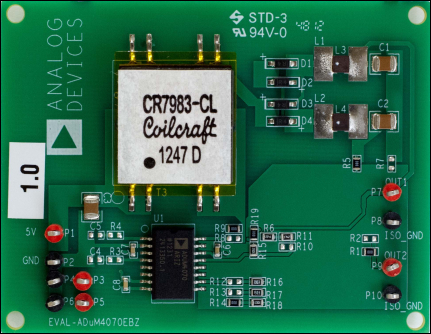

eval board
schematic 1
EVAL-ADUM4070

ADuM4070 评估板

立即购买 更多内容

产品详情

EVAL-ADuM4070EBZ可用于ADuM4070隔离式开关稳压器的不同应用。由于可以被配置为拥有单电源（默认）或双电源输出的电路，该电路板支持多种不同的输入/输出配置和多个变压器选项。它装备一个用于隔离电压的ADuM4070稳压器；该稳压器拥有集成反馈，开关频率可设置在200 kHz和1000 kHz之间。

该用户指南提供设置和使用EVAL-ADuM4070EBZ电路板需要的详细信息。有关AduM4070设备的其他信息可参见AduM4070数据手册，使用EVAL-ADuM4070EBZ电路板时，应同时参考用户指南与数据手册。

EVAL-ADUM4070
ADuM4070 评估板
